ASROCK 970M Pro3 Manual

48
Italiano

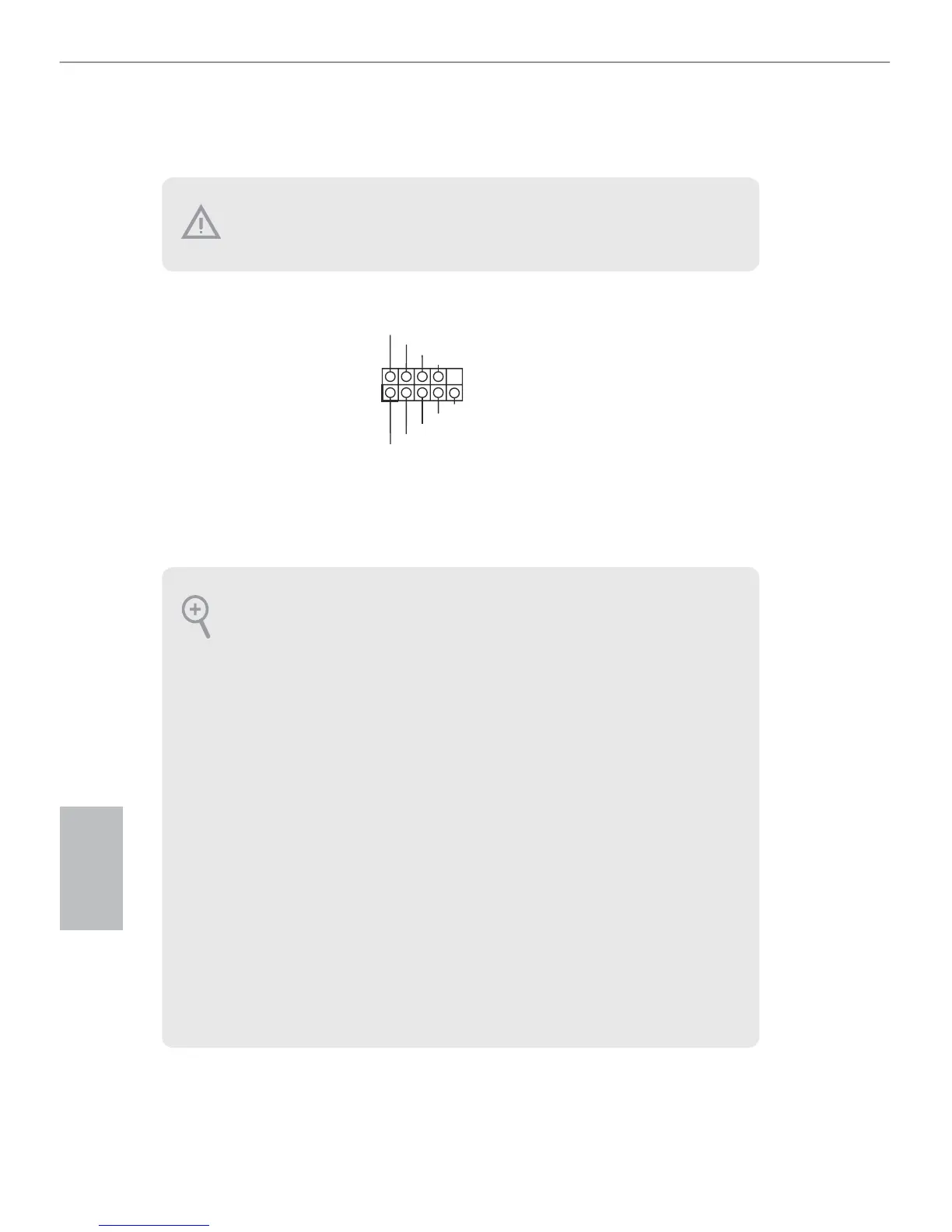

1.4 Header e connettori sulla scheda
Header sul pannello del
sistema
(PANEL1 a 9 pin)
(vedere pag. 1, n. 13)
Collegare l'interruttore
dell'alimentazione, l'inter-
ruttore di reset e l'indica-
tore dello stato del sistema
sullo chassis su questo
header secondo la seguente
assegnazione dei pin.
Annotare i pin positivi e
negativi prima di collegare
i cavi.
PWRBTN (interruttore alimentazione):
collegare all'interruttore dell'alimentazione sul pannello anteriore dello chassis. È
possibile congurare il modo in cui spegnere il sistema utilizzando l'interruttore
dell'alimentazione.
RESET (interruttore di reset):
collegare all'interruttore di reset sul pannello anteriore dello chassis. Premere
l'interruttore di reset per riavviare il computer se il computer si blocca e non riesce ad
eseguire un normale riavvio.
PLED (LED alimentazione del sistema):
collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis.
Il LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare
quando il sistema si trova nello stato di sospensione S1/S3. Il LED è spento quando il
sistema si trova nello stato di sospensione S4 o quando è spento (S5).
HDLED (LED di attività disco rigido):
collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è
acceso quando il disco rigido sta leggendo o scrivendo dati.
Il design del pannello anteriore può cambiare a seconda dello chassis. Un modulo
di pannello anteriore è composto principalmente da interruttore di alimentazione,
interruttore di reset, LED di alimentazione, LED di attività disco rigido, altoparlante,
ecc. Quando si collega il modulo del pannello anteriore dello chassis a questo header,
accertarsi che le assegnazioni del lo e le assegnazioni del pin corrispondano corretta-
mente.
Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci
del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su
header e connettori provocherà danni permanenti alla scheda madre.
GND
RESET#
PWRBTN#
PLED-
PLED+
GND
HDLED-
HDLED+
1
GND

ASROCK 970M Pro3 Specifications

General

Non-ECC	Yes
Memory channels	Dual-channel
Memory slots type	DIMM
Number of memory slots	4
Supported memory types	DDR3-SDRAM
Maximum internal memory	64 GB
Supported memory clock speeds	1066, 1333, 1600, 1800, 1866, 2100, 2400 MHz
Processor socket	Socket AM3+
Processor manufacturer	AMD
Compatible processor series	AMD Phenom II X3, AMD Phenom II X4, AMD Phenom II X6
Processor thermal power (max)	140 W
USB 2.0 connectors	2
Number of SATA connectors	-
Number of SATA III connectors	6
Number of Parallel ATA connectors	0
USB 3.2 Gen 1 (3.1 Gen 1) connectors	1
RAID levels	0, 1, 5, 10
Supported storage drive interfaces	SATA III
USB 2.0 ports quantity	USB 2.0 ports have a data transmission speed of 480 Mbps, and are backwards compatible with USB 1.1 ports. You can connect all kinds of peripheral devices to them.
LAN controller	Realtek RTL8111E
Ethernet interface type	Gigabit Ethernet
Audio chip	Realtek ALC892
Component for	PC
Power source type	ATX
Motherboard chipset	AMD 970
Audio output channels	7.1 channels
Motherboard form factor	micro ATX
Motherboard southbridge	AMD SB950
Windows operating systems supported	Windows 7 Enterprise, Windows 7 Enterprise x64, Windows 7 Home Basic, Windows 7 Home Basic x64, Windows 7 Home Premium, Windows 7 Home Premium x64, Windows 7 Professional, Windows 7 Professional x64, Windows 7 Starter, Windows 7 Starter x64, Windows 7 Ultimate, Windows 7 Ultimate x64, Windows 8, Windows 8 Enterprise, Windows 8 Enterprise x64, Windows 8 Pro, Windows 8 Pro x64, Windows 8 x64, Windows 8.1, Windows 8.1 Enterprise, Windows 8.1 Enterprise x64, Windows 8.1 Pro, Windows 8.1 Pro x64, Windows 8.1 x64, Windows Vista Business, Windows Vista Business x64, Windows Vista Enterprise, Windows Vista Enterprise x64, Windows Vista Home Basic, Windows Vista Home Basic x64, Windows Vista Home Premium, Windows Vista Home Premium x64, Windows Vista Ultimate, Windows Vista Ultimate x64, Windows XP Home, Windows XP Home x64, Windows XP Professional, Windows XP Professional x64
Parallel processing technology support	2-Way CrossFireX, Quad-GPU CrossFireX
BIOS type	UEFI AMI
ACPI version	1.1
BIOS memory size	32 Mbit
Harmonized System (HS) code	84733020

Weight and Dimensions

Width	- mm
