ASROCK 970M Pro3 Manual

49
Italiano
970M Pro3

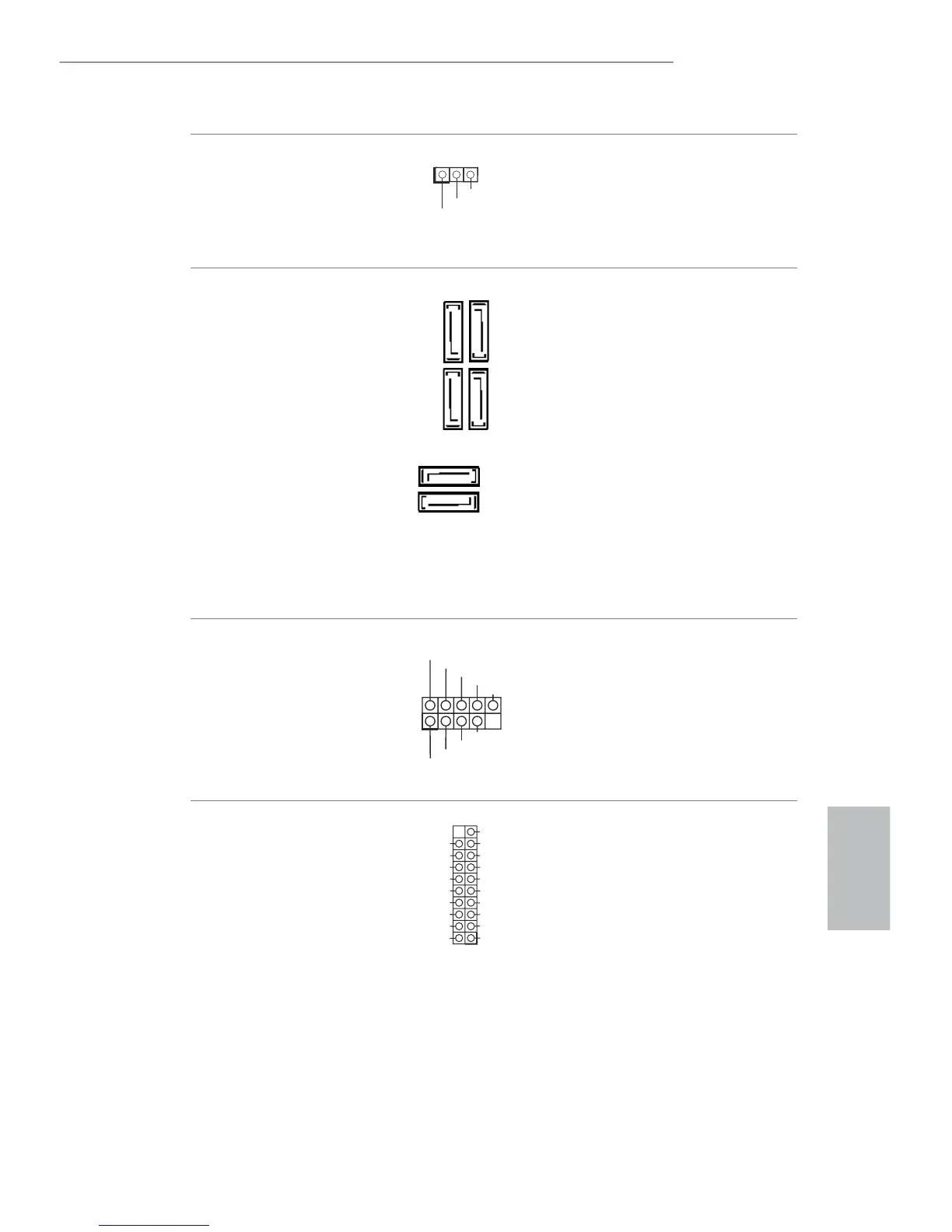

Header LED di alimenta-
zione
(PLED1 a 3 pin)
(vedere pag. 1, n. 15)
Collegare il LED di alimen-
tazione chassis a questo he-
ader per indicare lo stato di
alimentazione del sistema.
Connettori Serial ATA3
(SATA3_1:
vedere pag. 1, n. 11)
(SATA3_2:
vedere pag. 1, n. 12)
(SATA3_3:
vedere pag.1, n. 10)
(SATA3_4:
vedere pag.1, n. 9)
(SATA3_5:
vedere pag.1, n. 7)
(SATA3_6:
vedere pag. 1, n. 8)
Questi sei connettori
SATA3 supportano cavi
dati SATA per dispositivi di
archiviazione interna, con
una velocità di trasferimen-
to dati no a 6,0 Gb/s.
Header USB 2.0
(USB_8_9 a 9 pin)
(vedere pag. 1, n. 16)
(USB_10_11 a 9 pin)
(vedere pag. 1, n. 17)
Oltre alle sei porte USB 2.0
sul pannello I/O, su questa
scheda madre vi sono due
header. Ciascun header
USB 2.0 può supportare
due porte.
Header USB 3.0
(USB3_2_3 a 19 pin)
(vedere pag. 1, n. 22)
Oltre alle due porte USB
3.0 sul pannello I/O, su
questa scheda madre vi è
un header. Ciascun header
USB 3.0 può supportare
uno porte.
1
PLED+
PLED+
PLED-
SATA3_1
SATA3_3 SATA3_5
SATA3_4 SATA3_6
SATA3_2
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+

ASROCK 970M Pro3 Specifications

General

Non-ECC	Yes
Memory channels	Dual-channel
Memory slots type	DIMM
Number of memory slots	4
Supported memory types	DDR3-SDRAM
Maximum internal memory	64 GB
Supported memory clock speeds	1066, 1333, 1600, 1800, 1866, 2100, 2400 MHz
Processor socket	Socket AM3+
Processor manufacturer	AMD
Compatible processor series	AMD Phenom II X3, AMD Phenom II X4, AMD Phenom II X6
Processor thermal power (max)	140 W
USB 2.0 connectors	2
Number of SATA connectors	-
Number of SATA III connectors	6
Number of Parallel ATA connectors	0
USB 3.2 Gen 1 (3.1 Gen 1) connectors	1
RAID levels	0, 1, 5, 10
Supported storage drive interfaces	SATA III
USB 2.0 ports quantity	USB 2.0 ports have a data transmission speed of 480 Mbps, and are backwards compatible with USB 1.1 ports. You can connect all kinds of peripheral devices to them.
LAN controller	Realtek RTL8111E
Ethernet interface type	Gigabit Ethernet
Audio chip	Realtek ALC892
Component for	PC
Power source type	ATX
Motherboard chipset	AMD 970
Audio output channels	7.1 channels
Motherboard form factor	micro ATX
Motherboard southbridge	AMD SB950
Windows operating systems supported	Windows 7 Enterprise, Windows 7 Enterprise x64, Windows 7 Home Basic, Windows 7 Home Basic x64, Windows 7 Home Premium, Windows 7 Home Premium x64, Windows 7 Professional, Windows 7 Professional x64, Windows 7 Starter, Windows 7 Starter x64, Windows 7 Ultimate, Windows 7 Ultimate x64, Windows 8, Windows 8 Enterprise, Windows 8 Enterprise x64, Windows 8 Pro, Windows 8 Pro x64, Windows 8 x64, Windows 8.1, Windows 8.1 Enterprise, Windows 8.1 Enterprise x64, Windows 8.1 Pro, Windows 8.1 Pro x64, Windows 8.1 x64, Windows Vista Business, Windows Vista Business x64, Windows Vista Enterprise, Windows Vista Enterprise x64, Windows Vista Home Basic, Windows Vista Home Basic x64, Windows Vista Home Premium, Windows Vista Home Premium x64, Windows Vista Ultimate, Windows Vista Ultimate x64, Windows XP Home, Windows XP Home x64, Windows XP Professional, Windows XP Professional x64
Parallel processing technology support	2-Way CrossFireX, Quad-GPU CrossFireX
BIOS type	UEFI AMI
ACPI version	1.1
BIOS memory size	32 Mbit
Harmonized System (HS) code	84733020

Weight and Dimensions

Width	- mm
