ASRock A75 Pro4 Motherboard
Русский
* Пульт ДУ ASRock Smart работает только с некоторыми материнскими платами ASRock.
Список поддерживаемых материнских плат см. на веб-сайте ASRock: http://www.asrock.
com
Разъем USB 2.0
(9-контактный, синий)
Разъем CIR
(4-контактный, белый)

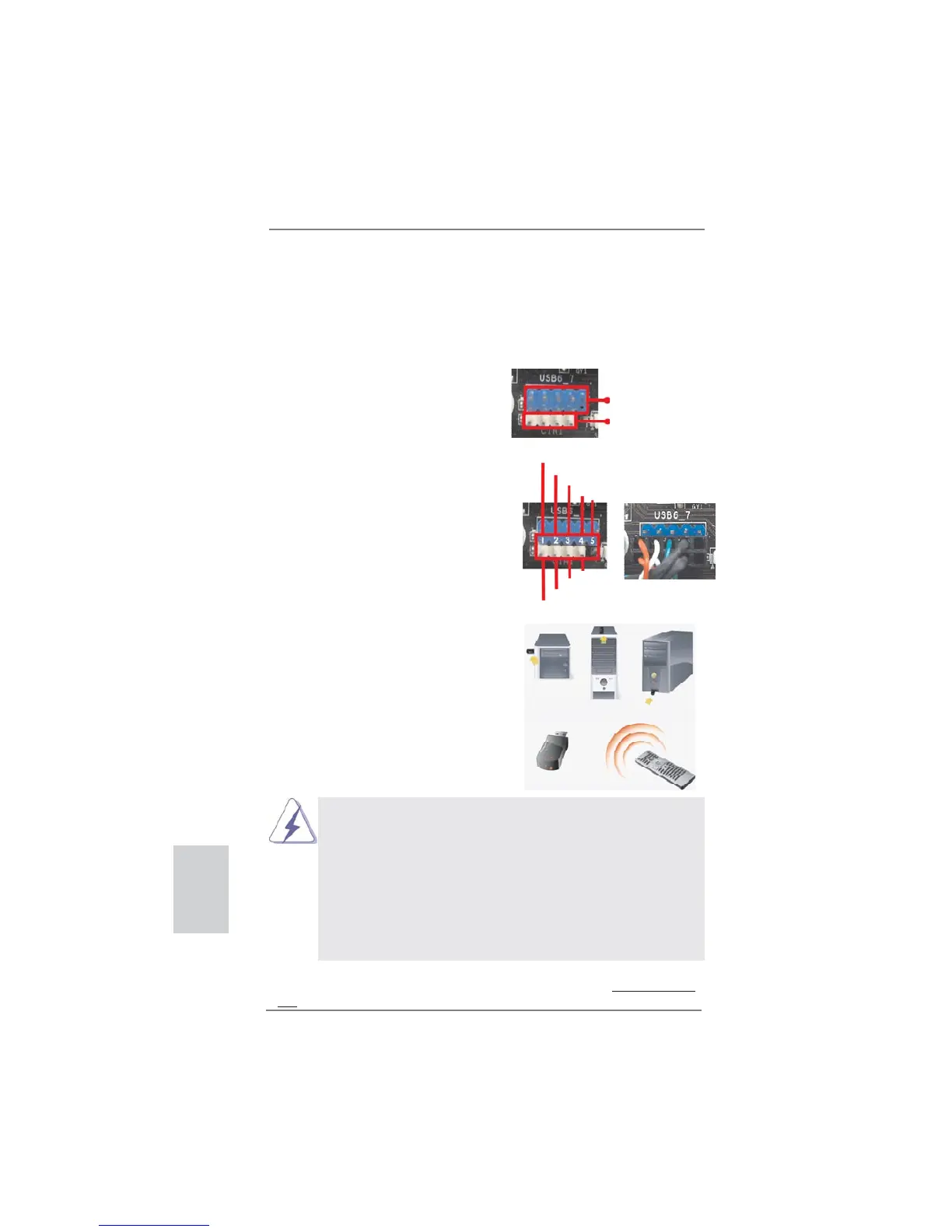

2.7 Пульт дистанционного управления ASRock Smart
Краткое руководство по установке
Пульт ДУ ASRock Smart работает только с материнскими платами ASRock, оснащен-
ными разъемом CIR. Ниже приведены краткие инструкции по установке и использо-
ванию пульта ДУ ASRock Smart.
Шаг 1. Найдите на материнской
плате ASRock разъем CIR,
расположенный рядом с разъемом
USB 2.0.
Шаг 2. Подключите кабель USB от
передней панели к разъему
USB 2.0 (как показано ниже,
контакты 1–5) и к разъему CIR.
Удостоверьтесь, что разводка
проводов
и контактов совпадает.
Шаг 3. Подключите CIR-приемник с
широким углом приема
к порту USB
на передней панели. Если
CIR-
приемник с широким углом приема
не принимает инфракрасные
сигналы от пульта ДУ для MCE,
попробуйте подключить его к
другому порту USB.
3 CIR-датчика под различными углами
1. Только один порт USB на передней панели можно использовать
для CIR-приемника. При использовании порта для CIR-приемника
другой порт будет работать как обычный порт USB.
2. CIR-приемник с широким углом приема
предназначен для
установки исключительно в порт USB на передней панели.
Не подключайте приемник к порту USB на задней панели.
CIR-приемник с широким углом приема может принимать
инфракрасные сигналы с различных направлений (сверху, снизу
и спереди), что позволяет использовать его с большинством
имеющихся в продаже корпусов.
3. Приемник ДУ не поддерживает функцию «горячего» подключения.
Приемник необходимо подключить перед загрузкой системы.
USB_PWR
P-
P+
GND
ATX+5VSB
IRRX
IRTX
GND
DUMMY
