ASROCK A75M Quick Installation Guide

202
ASRock A75M Motherboard
簡體中文

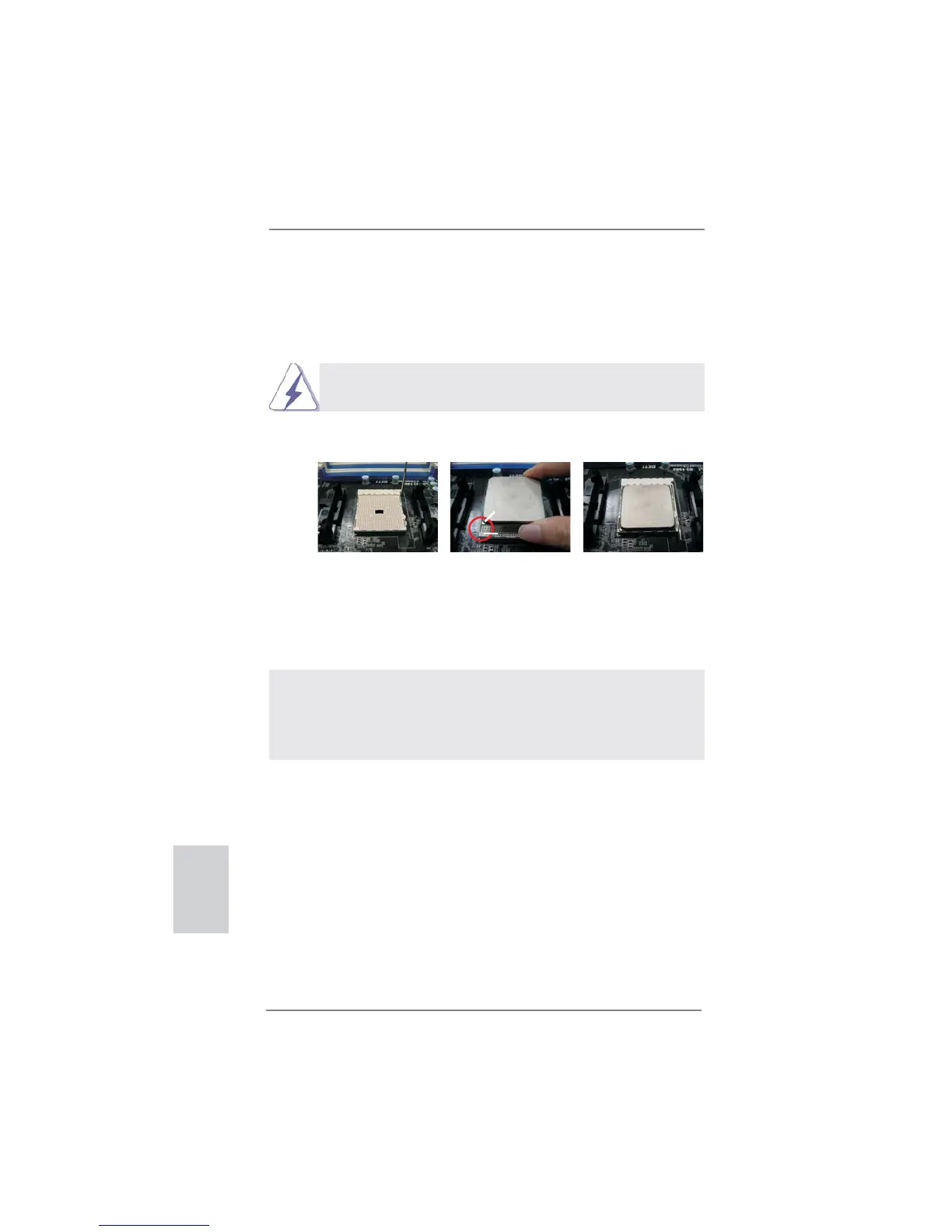

2.1 CPU 安裝
步驟 1： 移動固定杆 90°角解除插槽鎖。
步驟 2： 將 CPU 直接放置在 CPU 插槽上方，讓有金三角標記的 CPU 一角与插槽上有小
三角標記的一角對齊。
步驟 3： 謹慎地將處理器插入插槽直到它安裝到恰當的位置。
CP U 安裝都只有一個正確的方向 , 為了避免損壞針腳 , 請不要強迫將
CPU 插入插槽中。
步驟 4： 處理器放置妥當后，按緊它並推下插槽固定杆來穩固處理器。推動固定杆到
側面的突起部分時會發出“答”的聲響表明它被鎖住了。
2.2 安裝 CPU 風扇和散熱片
在主板上安裝 CPU 之後 , 必須安裝大尺寸散熱片和散熱風扇。同時 , 您還
需要在 CPU 和散熱片之間塗抹散熱硅脂改進散熱效果。確保 CPU 和散熱片
彼此接觸穩固良好。接著將 CPU 風扇連接到 CPU FAN 接口 (CPU_FAN1, 參
看第 2 頁 No. 5)。為了正確安裝 , 請仔細查閱 CPU 風扇和散熱器的使用說明。
步驟 1：
抬起插座拉杆
步驟 2 / 步驟 3：
將 CPU 的金三角對準插座
邊角上的小三角
步驟 4：
下推並鎖住插座拉杆
拉杆 90°角抬起
CPU 的金三角
插座邊角上的小
三角

ASROCK A75M Specifications

General

Non-ECC	Yes
Memory channels	Dual-channel
Number of memory slots	2
Maximum internal memory	16 GB
Supported memory clock speeds	800, 1066, 1333, 1600, 1866, 2400 MHz
Supported memory module capacities	1GB, 2GB, 4GB, 8GB
Processor socket	Socket FM1
Processor manufacturer	AMD
Maximum number of SMP processors	1
USB 2.0 connectors	3
Number of SATA III connectors	5
Number of Parallel ATA connectors	0
HDMI version	1.4a
Headphone outputs	4
USB 2.0 ports quantity	USB 2.0 ports have a data transmission speed of 480 Mbps, and are backwards compatible with USB 1.1 ports. You can connect all kinds of peripheral devices to them.
Certification	FCC, CE, WHQL, ErP, EuP
Component for	PC
Power source type	ATX
Motherboard chipset	AMD A75
Audio output channels	7.1 channels
Motherboard form factor	micro ATX
Compatible operating systems	Windows 7/Vista/XP
PCI Express slots version	2.0
Maximum graphics card memory	512 MB
RAID levels	0, 1, 10
LAN controller	Realtek RTL8111E
Ethernet interface type	Gigabit Ethernet
BIOS type	AMI
ACPI version	1.1
BIOS memory size	32 Mbit

Weight and Dimensions

Depth	216 mm
Width	244 mm
