41
ASRock A75M Motherboard
Deutsch
* Die ASRock Smart Remote wird nur von einigen ASRock-Motherboards unterstützt. Eine Liste dieser
Motherboards fi nden Sie auf der ASRock-Webseite: http://www.asrock.com
USB 2.0-Header
(9-polig, blau)
CIR-Header
(4-polig, weiß)

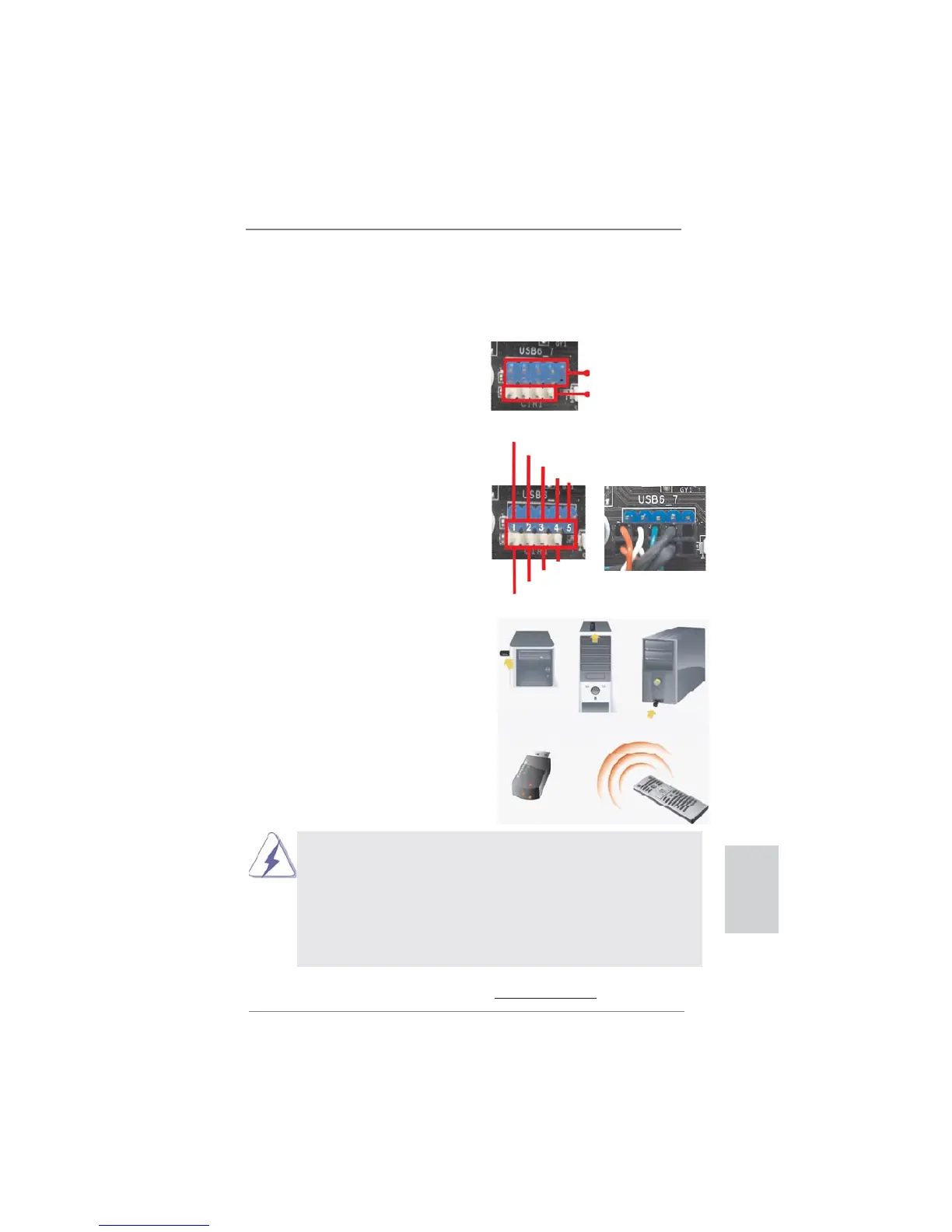

2.6 ASRock Smart Remote Schnellinstallationsanleitung
Die ASRock Smart Remote ist nur mit ASRock-Motherboards kompatibel, die über einen CIR-
Header verfügen. Bitte beachten Sie zur schnellen Installation und Nutzung der ASRock Smart
Remote das nachstehende Verfahren.
Schritt 1. Machen Sie den CIR-Header neben
dem USB 2.0-Header auf dem
ASRock-Motherboard ausfi ndig.
Schritt 2. Verbinden Sie das vordere USB-
Kabel mit dem USB 2.0-Header
(wie nachstehenden: Pin 1 – 5)
und CIR-Header. Stellen Sie sicher,
dass die Kabel- und Pinbelegungen
korrekt übereinstimmen.
Schritt 3. Installieren Sie den Mehrwinkel-CIR-
Empfänger
am vorderen USB-Port.
Falls der
Mehrwinkel-CIR-Empfänger
die Infrarotsignale der MCE-
Fernbedienung nicht empfangen
kann, versuchen Sie bitte, ihn an
dem anderen USB-Port auf der
Vorderseite zu installieren.
3 CIR-Sensoren in verschiedenen Winkeln
1. Nur einer der vorderen USB-Ports kann die CIR-Funktion unterstützen.
Wenn die CIR-Funktion aktiviert ist, behält der andere Port seine USB-
Funktion bei.
2. Der Mehrwinkel-CIR-Empfänger
dient ausschließlich der Installation an
einem der vorderen USB-Ports. Bitte versuchen Sie nicht, ihn über die
hintere USB-Halterung an der Rückblende zu installieren. Der
Mehrwinkel-
CIR-Empfänger
kann Infrarotsignale aus mehreren Richtungen (oben,
unten und vorne) empfangen; dadurch ist er mit den meisten Gehäusen auf
dem Markt kompatibel.
3. Der Fernbedienungsempfänger unterstützt kein Hot-Plugging. Bitte
installieren Sie ihn, bevor Sie Ihr System hochfahren.
USB_PWR
P-
P+
GND
ATX+5VSB
IRRX
IRTX
GND
DUMMY
