ASRock AD2700-ITX / AD2500-ITX Motherboard
Português

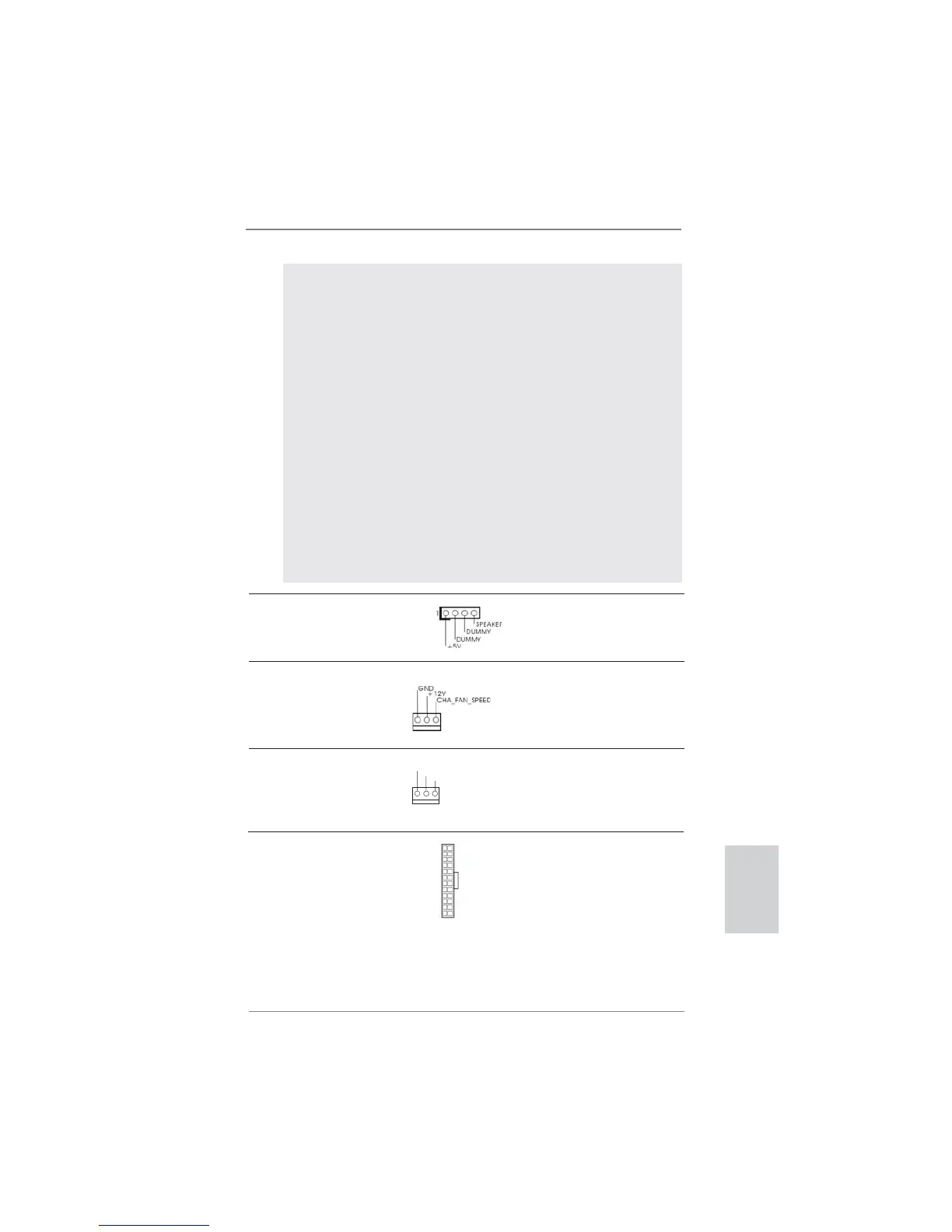

Conector do alto-falante do chassi Ligue o alto-falante do chassi
(SPEAKER1 de 4 pinos)
neste conector.
(veja a folha 2 ou 3, No. 14)
RESET (Botão de reposição):
Ligue ao botão de reposição no painel frontal do chassis. Prima o botão
de reposição para reiniciar o computador caso este bloqueie e não seja
possível reiniciar normalmente.
PLED (LED de alimentação do sistema):
Ligue ao indicador do estado da alimentação no painel frontal do chassis.
O LED fi cará acesso quando o sistema estiver em funcionamento. O LED
fi cará intermitente quando o sistema estiver no estado de suspensão S1.
O LED fi cará desligado quando o sistema estiver nos estados de suspen-
são S3/S4 ou desligado (S5).
HDLED (LED de actividade do disco rígido):
Ligue ao LED de actividade do disco rígido no painel frontal do chassis. O
LED fi cará acesso quando o disco rígido estiver a ler ou a escrever dados.
O design do painel frontal poderá variar dependendo do chassis. Um
módulo de painel frontal consiste principalmente em um botão de alimen-
tação, um botão de reposição, um LED de alimentação, um LED de acti-
vidade do disco rígido, um altifalante, etc. Ao ligar o seu módulo de painel
frontal do chassis a este conector, certifi que-se que os fi os e os pinos têm
uma correspondência exacta.
Conector do ventilador do chassis Ligue o cabo do ventilador
(CHA_FAN1 de 3 pinos)
neste conector, coincidindo o fi o
(veja a folha 2 ou 3, No. 5)
preto com o pino de aterramen
to.
Conector do ventilador da Ligue o cabo do ventilador da
CPU CPU, coincidindo o fi o preto
(CPU_FAN1 de 3 pinos)
com o pino de aterramento.
(veja a folha 2 ou 3, No. 3)
Conector de força do ATX Ligue a fonte de alimentação
(ATXPWR1 de 24 pinos)
ATX neste conector.
(veja a folha 2 ou 3, No. 7)
12
1
24
13
GND
+12V
CPU_FAN_SPEED
