98
ASRock AD2700-ITX / AD2500-ITX Motherboard
Português

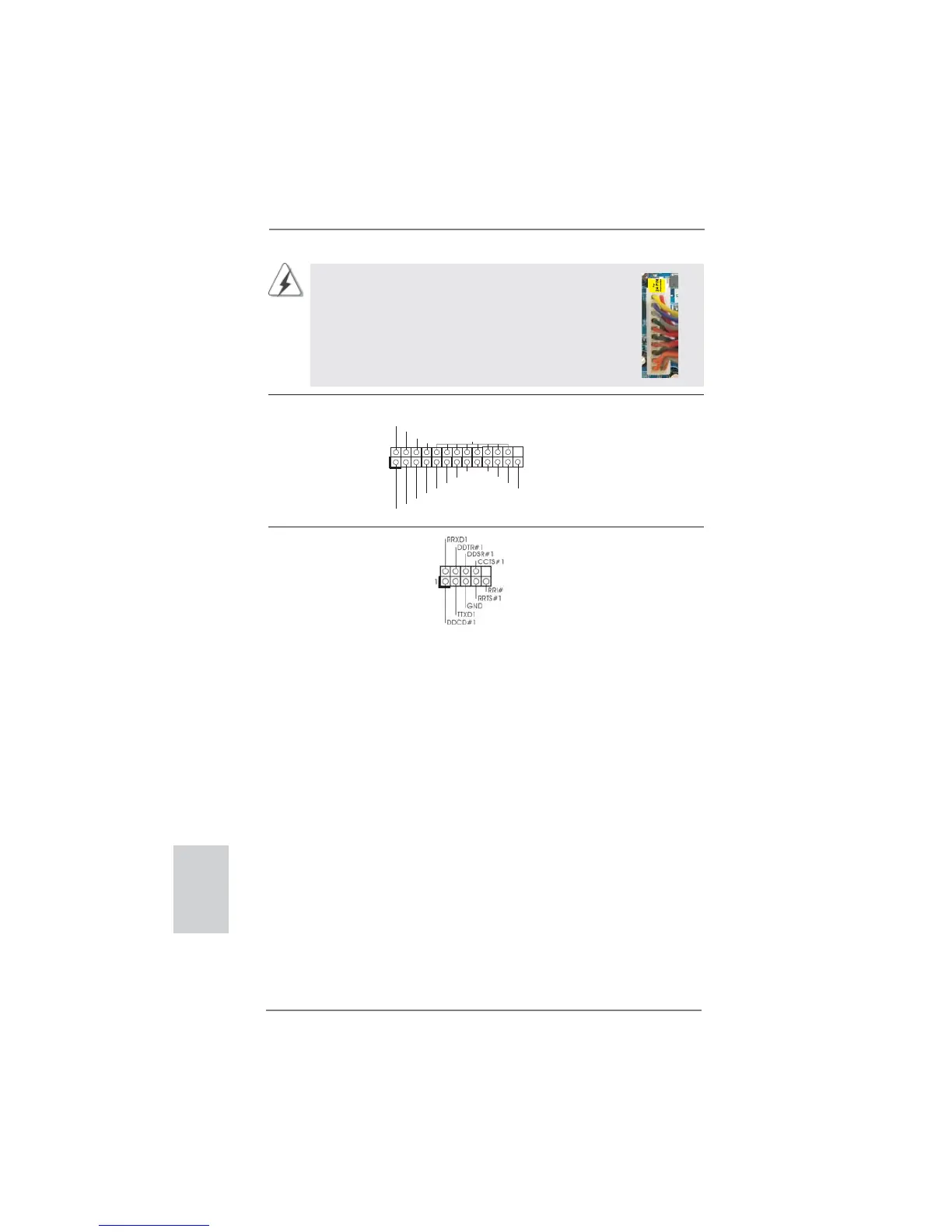

Conector da porta COM Este conector é usado para
(COM1 de 9 pinos)
suportar um módulo de porta
(veja a folha 2 ou 3, No. 2)
COM.
Conector de Porta de Impressão Esta é uma interface para um
(LPT1 de 25 pinos)
cabo de porta de impressão
(veja a folha 2 ou 3, No. 1)
que permite uma ligação prática
para dispositivos de impressão.
1
AFD#
ERROR#
PINIT#
GND
SLIN#
STB#
SPD0
SPD1
SPD2
SPD3
SPD4
SPD5
SPD6
SPD7
ACK#
BUSY
PE
SLCT
Instalação da Fonte de alimentação ATX de 20 Pinos
12
1
24
13
Embora esta placa-mãe providencie um conector de
energia ATX de 24 pinos, pode apesar disso funcionar
com a adapta-ção de uma fonte de energia tradicional
de 20 pinos. Para usar a fonte de alimentação de 29
pinos, por favor ligue a sua fonte de alimentação com
o Pino 1 e o Pino 13.
