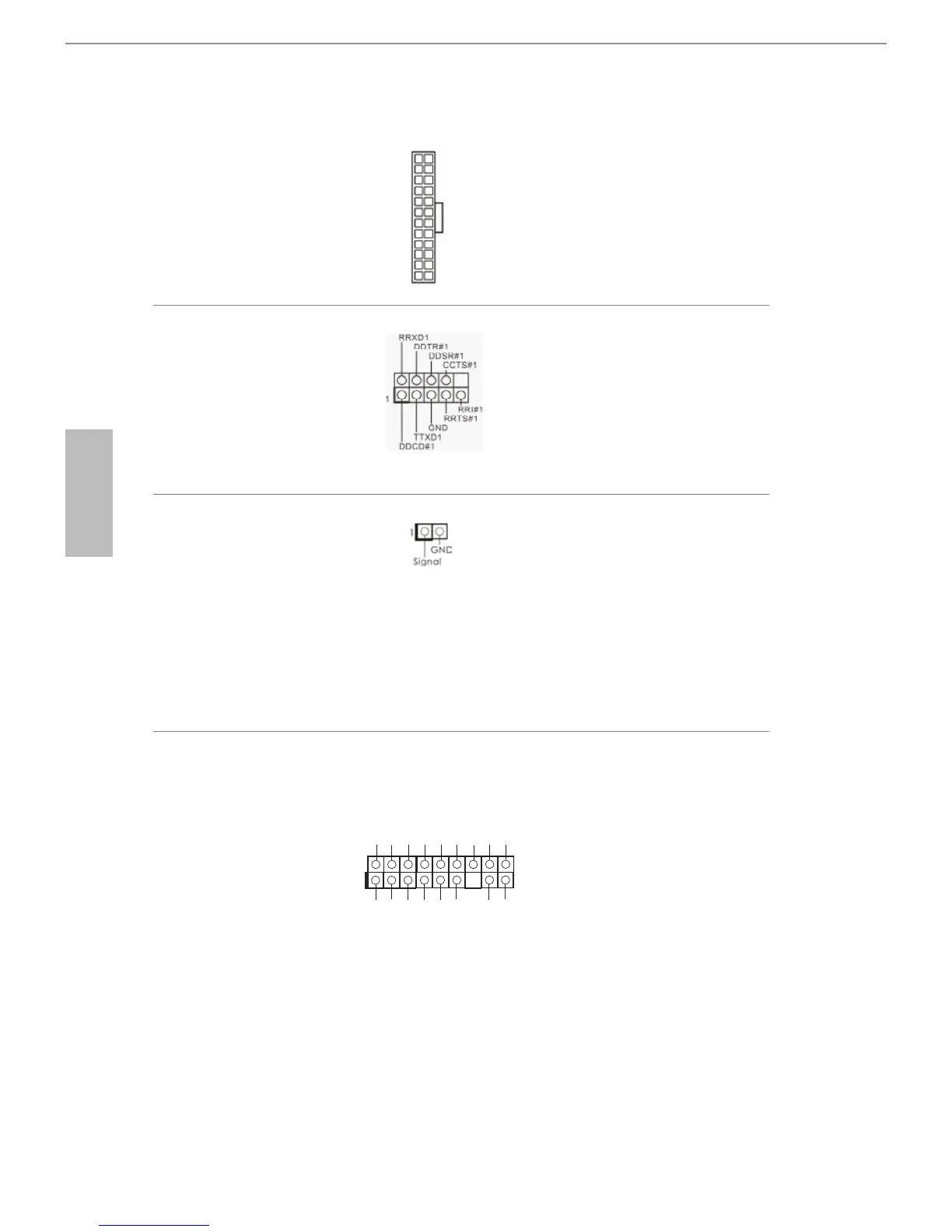

ATX 電源コネクター
（24 ピン ATXPWR1）
（p.1、No. 6 参照）
このマザーボードは 24 ピ
ン ATX 電源コネクター
を提供します。 20 ピンの
ATX 電源を使用するに
は、ピン 1 と 13 番に合わ
せて接続してください。
シリアルポートヘッダー
（9 ピン COM1）
（p.1、No. 16 参照）
この COM1 ヘッダーはシ
リアルポートモジュール
をサポートします。
ケースイントリュージョン
ヘッダー
（2 ピン CI1）
（p.1、No. 4 参照）
このマザーボードは
シャーシカバーが開けら
れたことを検知する、ケー
ス開閉検知機能をサポー
トします。 この機能には、
シャーシイントルージョ
ン検知設計されたシャー
シが必要です。
TPM ヘッダー
（17 ピン TPMS1）
（p.1、No. 15 参照）
このコネクターはトラス
テッドプラットフォームモ
ジュール（TPM）システ
ムをサポートし、鍵、デジ
タル証明書、パスワード、
データを安全に保管する
ことができます。 TPMシ
ステムはまた、ネットワー
クセキュリティを高め、デ
ジタル証明書を保護し、
プラットフォームの完全
性を保証します。
1
GND SMB_DATA_MAIN
LAD2
LAD1
GND
S_PWRDWN#
SERIRQ#
GND
PCICLK
PCIRST#
LAD3
+3V
LAD0
+3VSB
GND
FRAME
SMB_CLK_MAIN
12
1
24
13
