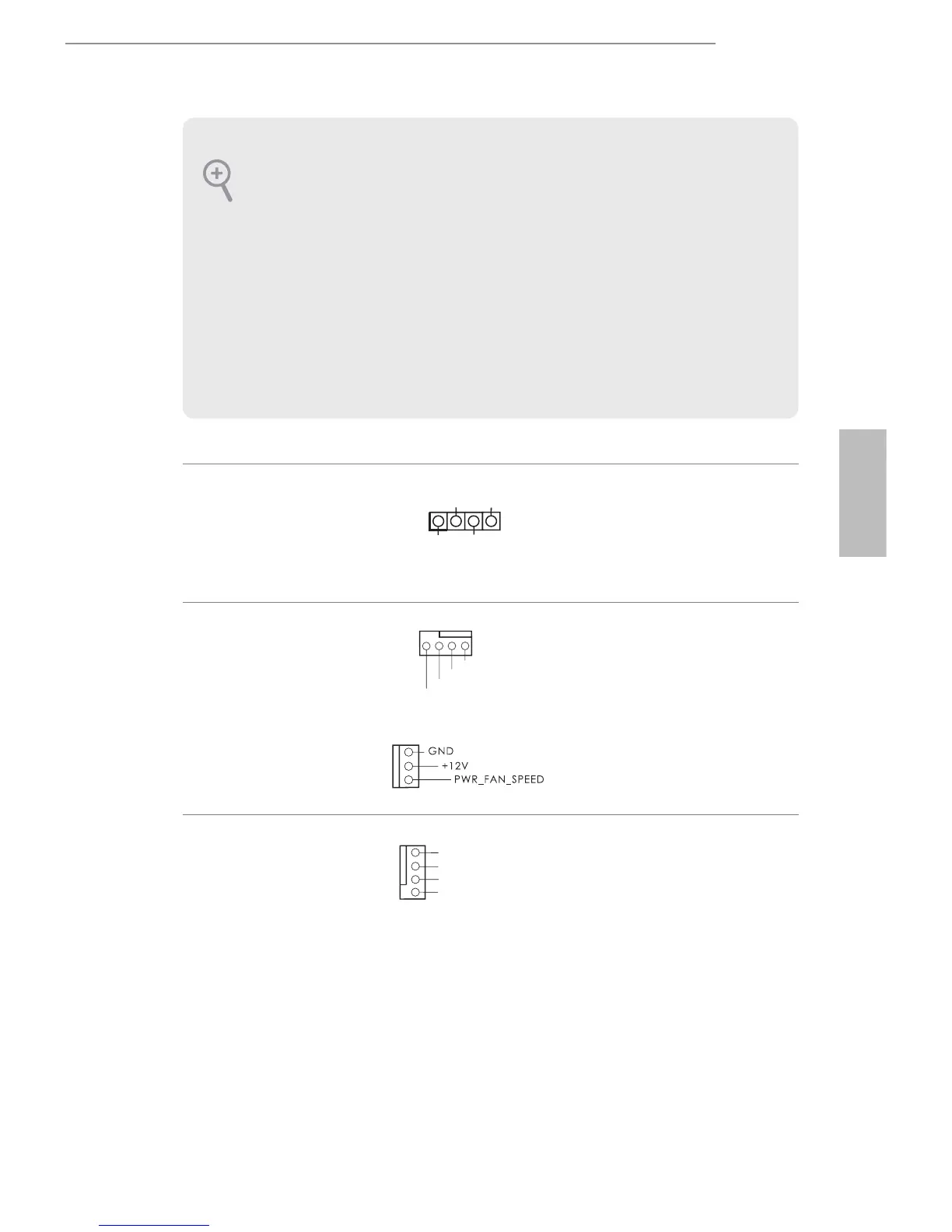

AM1B-ITX
シャーシスピーカーヘッ
ダー
（4 ピン SPEAKER1）
（p.1、No. 7 参照）
シャーシスピーカーはこ
のヘッダーに接続してく
ださい。
シャーシと電源ファンコ
ネクター
（4 ピン CHA_FAN1）
（p.1、No. 13 参照）
（3 ピン PWR_FAN1）
（p.1、No. 1 参照）
ファンケーブルはファン
コネクターに接続し、黒
線とアースピンを合わせ
てください。
CPU ファンコネクター
（4 ピン CPU_FAN1）
（p.1、No. 3 参照）
このマザーボードは 4 ピ
ン CPU ファン（静音ファ
ン）コネクターを提供しま
す。 3 ピンの CPU ファン
を接続する場合には、ピ
ン 1-3 に接続してくださ
い。
1.
ハイディフィニションオーディオはジャックセンシングをサポートしていますが、
正しく機能するためには、シャーシのパネルワイヤーが HDA をサポートしてい
ることが必要です。 お使いのシステムを取り付けるには、当社のマニュアルお
よびシャーシのマニュアルの指示に従ってください。
2.
ACʼ97 オーディオパネルを使用する場合には、次のステップで、前面パネルオー
ディオヘッダーに取り付けてください。
A. Mic_IN (MIC) を MIC2_L に接続。
B. Audio_R (RIN) を OUT2_R に、Audio_L (LIN) を OUT2_L に接続。
C. アース (GND) をアース (GND) に接続。
D. MIC_RETと OUT_RET は、HD オーディオパネル専用です。 ACʼ97 オーディ
オパネルではこれらを接続する必要はありません。
E. フロントマイクを有効にするには、Realtek コントロールパネルの「FrontMic」
タブで、「録音音量」を調整してください。
1
+5V
DUMMY
DUMMY
SPEAKE R
FAN_SPEED
FAN_SPEED_CONTROL
+12V
GND
1
2
3
4
GND
+12V
CPU_FAN_SPEED
FAN_SPEED_CO NTROL
