ASROCK AM1B-ITX - Page 98

96
日本語

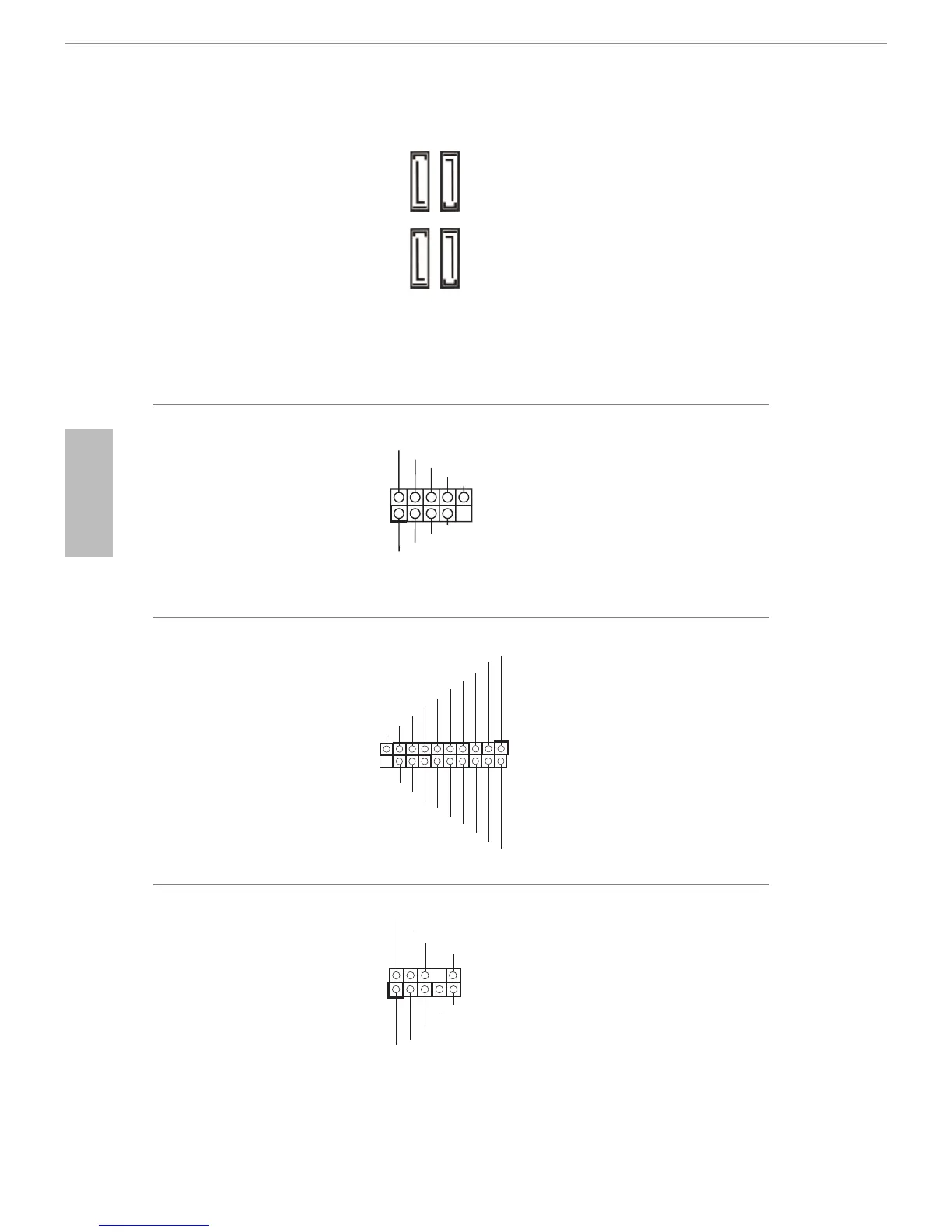

シリアル ATA3 コネクタ
ー
(SATA3_1:
p.1、No. 9 参照）
(SATA3_2:
p.1、No. 10 参照）
(SATA3_A1:
p.1、No. 12 参照）
(SATA3_A2:
p.1、No. 11 参照）
これら 4 つの SATA3 コ
ネクターは、最高 6.0 Gb/
秒のデータ転送速度で
内部ストレージデバイス
用の SATA データケーブ
ルをサポートします。
USB 2.0 ヘッダー
（9 ピン USB4_5）
（p.1、No. 17 参照）
（9 ピン USB6_7）
（p.1、No. 18 参照）
I/O パネルの 2 つの USB
2.0 ポートに加えて、この
マザーボードには 2 つの
ヘッダーがあります。 各
USB 2.0 ヘッダーは、2 つ
のポートをサポートでき
ます。
USB 3.0 ヘッダー
（19 ピン USB3_2_3）
（p.1、No. 14 参照）
I/O パネルの 2 つの USB
3.0 ポートに加えて、この
マザーボードには 1 つの
ヘッダーがあります。 各
USB 3.0 ヘッダーは、2 つ
のポートをサポートでき
ます。
フロントパネルオーディ
オヘッダー
（9 ピン HD_AUDIO1）
（p.1、No. 19 参照）
このヘッダーは、フロント
オーディオパネルにオー
ディオデバイスを接続す
るためのものです。
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
SATA3_A1 SATA3_1
SATA3_A2 SATA3_2
1
ID
IntA_P_D +
IntA_P_D -
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
Vbus
IntA_P_D+
IntA_P_D -
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
IntA_P_SSRX-
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
