ASROCK AM1B-ITX User Manual

105
簡体中文
AM1B-ITX

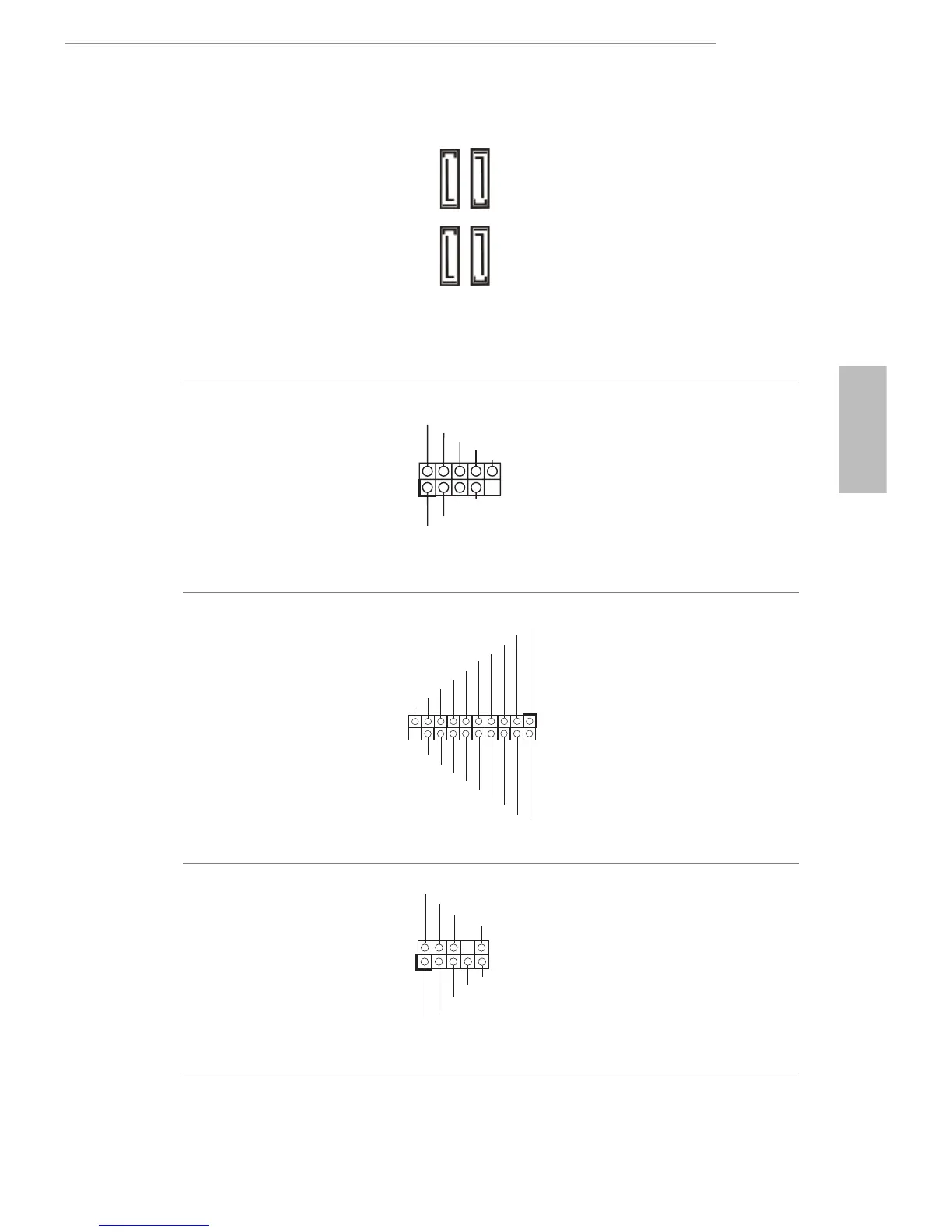

串行 ATA3 接口
(SATA3_1:
见第 1 页， 第 9 个）
(SATA3_2:
见第 1 页， 第 10 个）
(SATA3_A1:
见第 1 页， 第 12 个）
(SATA3_A2:
见第 1 页， 第 11 个）
这四个 SATA3 接口支持
最高 6.0 Gb/s 数据传输
速率的内部存储设备的
SATA 数据线。
USB 2.0 接脚
(9 针 USB4_5)
（见第 1 页，第 17 个）
(9 针 USB6_7)
（见第 1 页，第 18 个）
除 I/O 面板上的两个
USB 2.0 端口外，此主板
上还有两个接脚。每个
USB 2.0 接脚可以支持两
个端口。
USB 3.0 接脚
(19 针 USB3_2_3)
（见第 1 页，第 14 个）
除 I/O 面板上的两个
USB 3.0 端口外，此主板
上还有一个接脚。每个
USB 3.0 接脚可以支持两
个端口。
前面板音频接脚
(9 针 HD_AUDIO1)
（见第 1 页，第 19 个）
此接脚用于将音频设备
连接到前音频面板。
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
SATA3_A1 SATA3_1
SATA3_A2 SATA3_2
1
ID
IntA_P_D +
IntA_P_D -
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
Vbus
IntA_P_D+
IntA_P_D -
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
IntA_P_SSRX-
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
