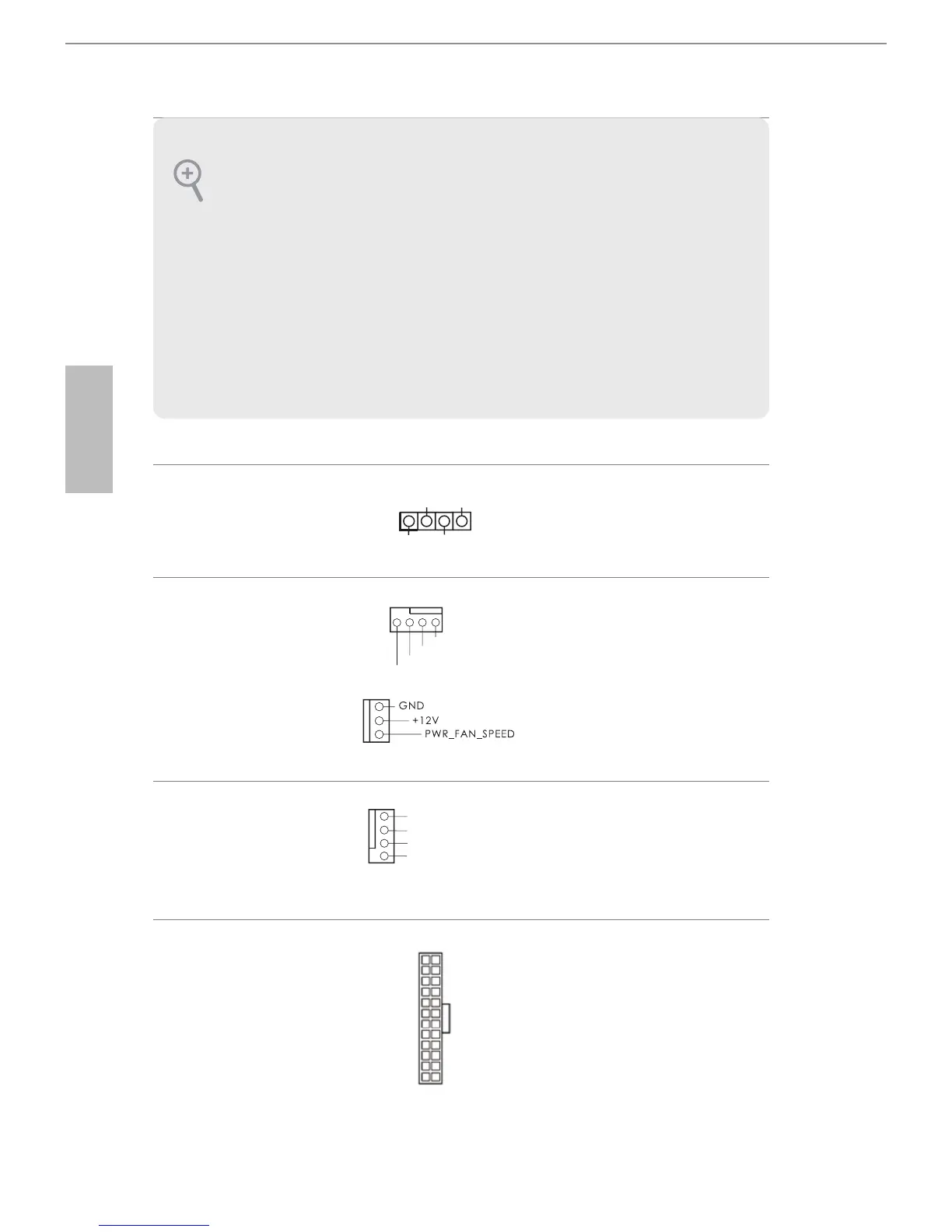

机箱扬声器接脚
(4 针 SPEAKER1)
见第 1 页，第 7 个）
请将机箱扬声器连接到
此接脚。
机箱和电源风扇接口
(4 针 CHA_FAN1)
见第 1 页，第 13 个）
(3 针 PWR_FAN1)
见第 1 页，第 1 个）
请将风扇线连接到风扇
接口并使黑线匹配接地
针脚。
CPU 风扇接口
(4 针 CPU_FAN1)
见第 1 页，第 3 个）
此主板提供 4 针 CPU 风
扇（静音风扇）接口。如果
您打算连接 3 针 CPU 风
扇，请将它连接到脚 1-3。
ATX 电源接口
(24 针 ATXPWR1)
（见第 1 页，第 6 个）
此主板提供 24 针 ATX
电源接口。要使用 20 针
ATX 电源，请沿针脚 1 和
针脚 13 插接它。
1.
高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。请
按照我们的手册和机箱手册的说明安装系统。
2.
如果您使用 AC’97 音频面板，请按照以下步骤安装到前面板音频接脚：
A. 将 Mic_IN (MIC) 连接到 MIC2_L.
B。将 Audio_R (RIN) 连接到 OUT2_R，将 Audio_L (LIN) 连接到 OUT2_L.
C。将接地端 (GND) 连接到接地端 (GND)。
D. MIC_RET 和 OUT_RET 只用于高清音频面板。您不需要针对 AC’97 音频面
板连接它们。
E. 要启用前麦克风，请转到 Realtek 控制面板上的“FrontMic”（前麦克风）选项
卡，调整 “Recording Volume”（录音音量）。
1
+5V
DUMMY
DUMMY
SPEAKE R
12
1
24
13
FAN_SPEED
FAN_SPEED_CONTROL
+12V
GND
1
2
3
4
GND
+12V
CPU_FAN_SPEED
FAN_SPEED_CO NTROL
