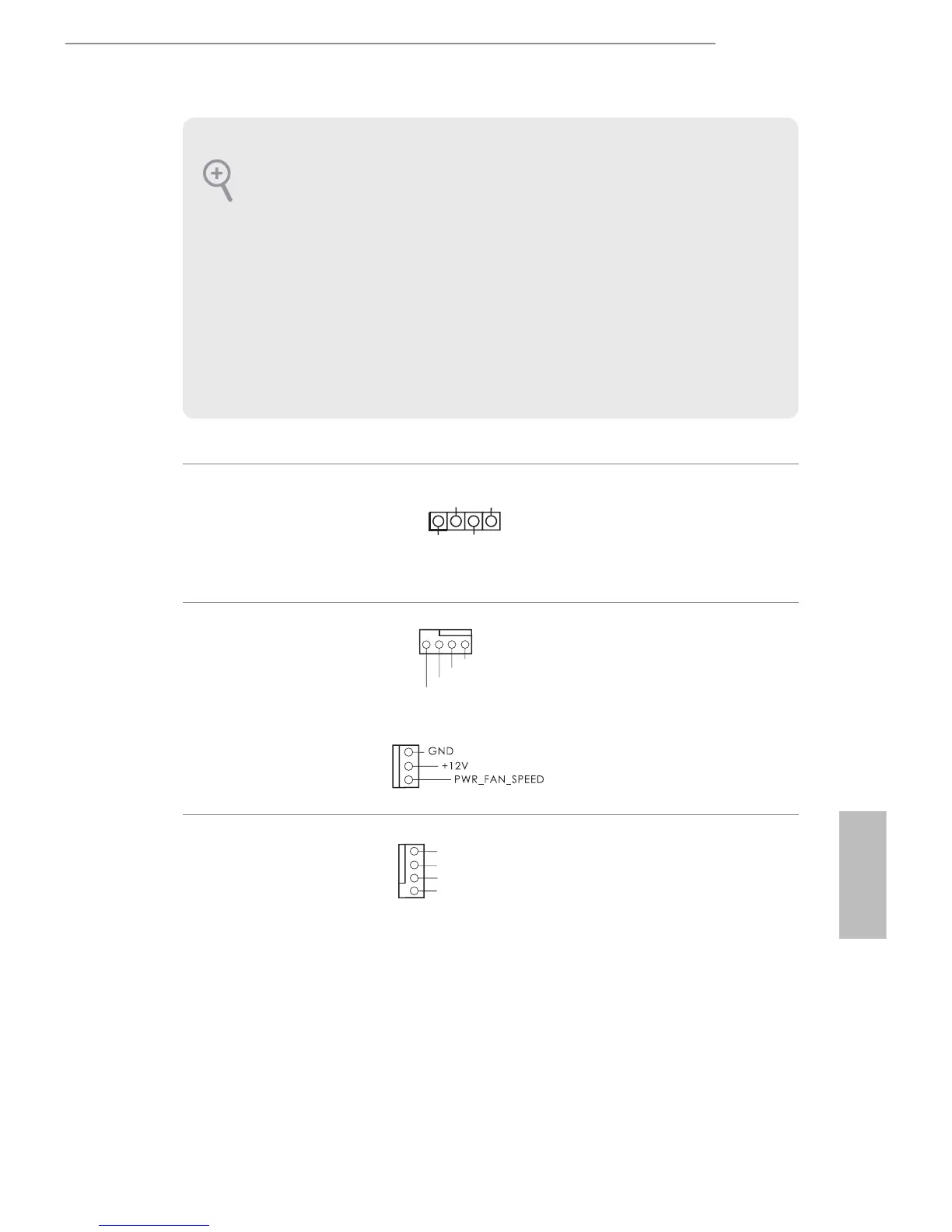

AM1B-ITX
Header altoparlante
chassis
(SPEAKER1 a 4 pin)
(vedere pag. 1, n. 7)
Collegare l'altoparlante
dello chassis a questo
header.
Connettori ventola dello
chassis e di alimentazione
(CHA_FAN1 a 4 pin)
(vedere pag. 1, n. 13)
(PWR_FAN1 a 3 pin)
(vedere pag. 1, n. 1)
Collegare i cavi della
ventola ai connettori della
ventola e far corrispondere
il lo nero al pin di terra.
Connettori della ventola
della CPU
(CPU_FAN1 a 4 pin)
(vedere pag. 1, n. 3)
Questa scheda madre è
dotata di un connettore
per la ventola della CPU
(Ventola silenziosa) a
4 pin. Se si decide di
collegare una ventola della
CPU a 3 pin, collegarla al
pin 1-3.
1. L'audio ad alta denizione supporta le funzioni Jack sensing, ma il lo del pannello
sullo chassis deve supportare HDA per funzionare correttamente. Seguire le
istruzioni presenti nel nostro manuale e nel manuale dello chassis per installare il
sistema.
2. Se si utilizza un pannello audio AC’97, installarlo sull'header audio del pannello
anteriore seguendo le fasi di seguito:
A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è
necessario collegarli per il pannello audio AC’97.
E. Per attivare il microfono anteriore, andare alla scheda “MicAnt” nel pannello di
controllo Realtek e regolare il “Volume di registrazione”.
1
+5V
DUMMY
DUMMY
SPEAKE R
FAN_SPEED
FAN_SPEED_CONTROL
+12V
GND
1
2
3
4
GND
+12V
CPU_FAN_SPEED
FAN_SPEED_CO NTROL
