ASROCK AM1B-ITX User Manual

44
Italiano

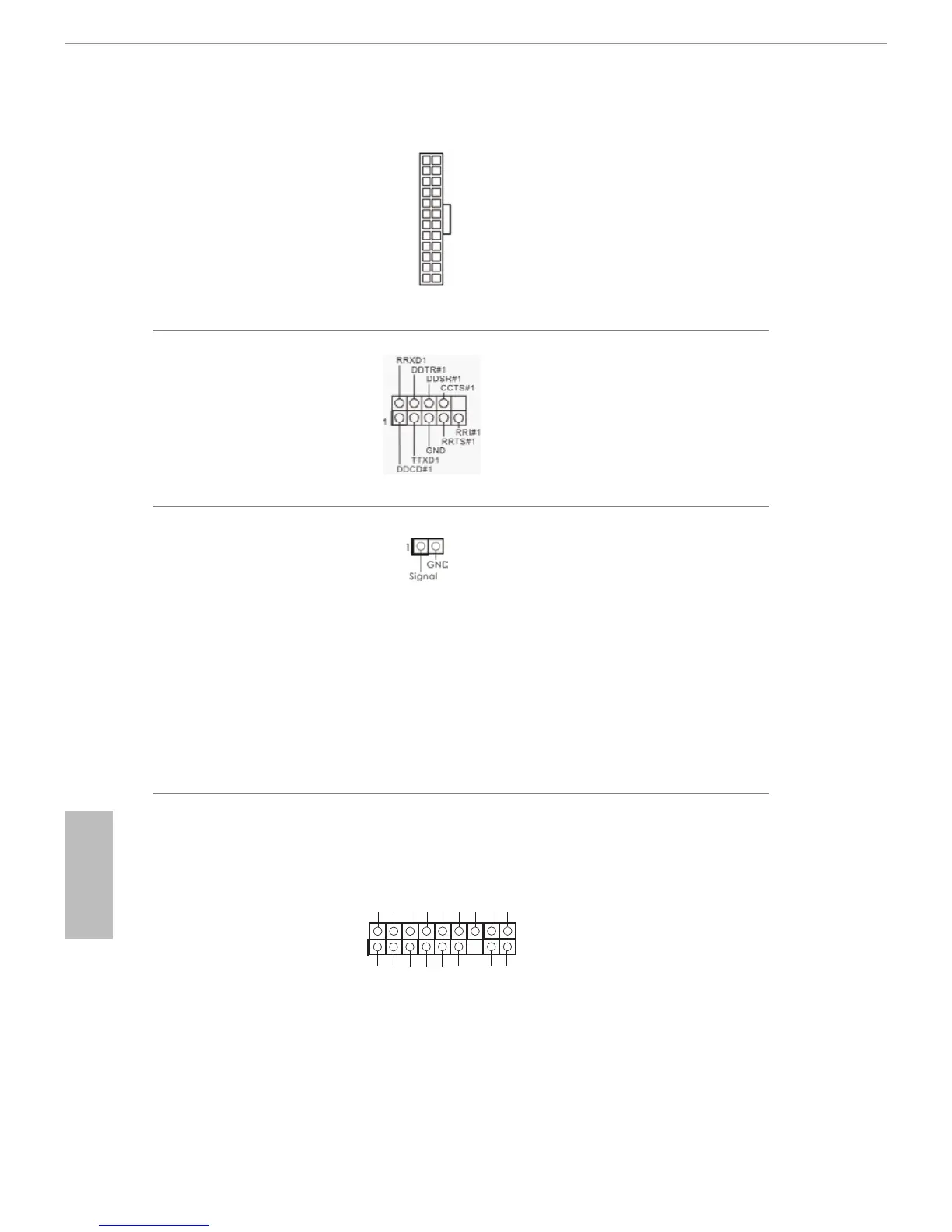

Connettore di
alimentazione ATX
(ATXPWR1 a 24 pin)
(vedere pag. 1, n. 6)
Questa scheda madre è
dotata di un connettore
di alimentazione ATX
a 24 pin. Per utilizzare
un'alimentazione ATX a
20 pin, collegarla lungo il
pin1 e il pin 13.
Header porta seriale
(COM1 a 9 pin)
(vedere pag. 1, n. 16)
Questo header COM1
supporta un modulo di
porta seriale.
Header di intrusione nello
chassis
(CI1 a 2 pin)
(vedere pag. 1, n. 4)
Questa scheda madre
supporta la funzionalità di
rilevamento CASE OPEN
che rileva se il coperchio
dello chassis è stato
rimosso. Questa funzione
richiede uno chassis
con caratteristiche di
rilevamento di intrusione
nello chassis.
Header TPM
(TPMS1 a 17 pin)
(vedere pag. 1, n. 15)
Questo connettore
supporta il sistema
Trusted Platform Module
(TPM), che può archiviare
in modo sicuro chiavi,
certicati digitali,
password e dati. Un
sistema TPM permette
anche di potenziare la
sicurezza della rete, di
proteggere identità digitali
e di garantire l'integrità
della piattaforma.
1
GND SMB_DATA_MAIN
LAD2
LAD1
GND
S_PWRDWN#
SERIRQ#
GND
PCICLK
PCIRST#
LAD3
+3V
LAD0
+3VSB
GND
FRAME
SMB_CLK_MAIN
12
1
24
13
