ASROCK AM1B-ITX User Manual

69
Português
AM1B-ITX

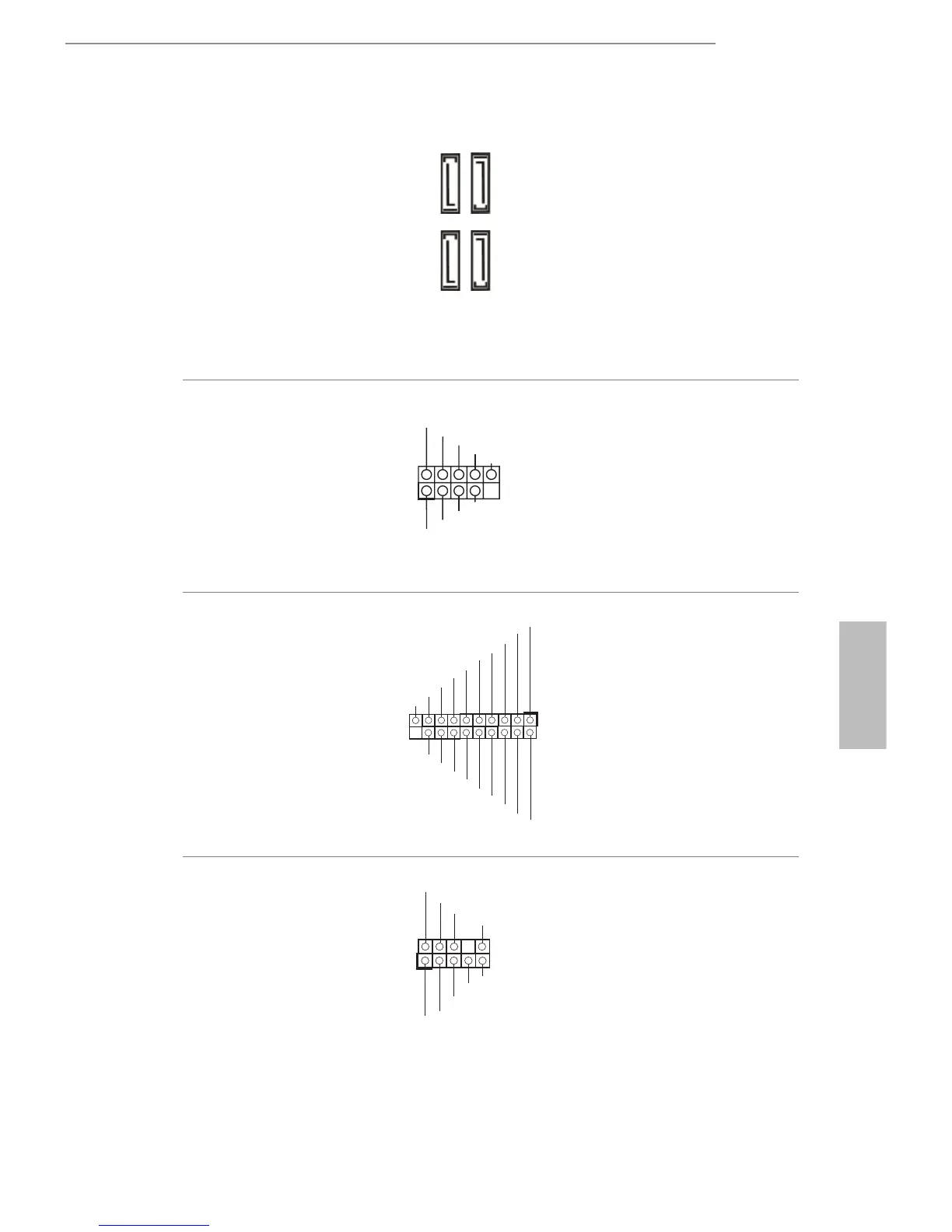

Conectores ATA3 de série
(SATA3_1:
consultar p.1, N.º 9)
(SATA3_2:
consultar p.1, N.º 10)
(SATA3_A1:
consultar p.1, N.º 12)
(SATA3_A2:
consultar p.1, N.º 11)
Estes quatro conectores
SATA3 suportam
cabos de dados SATA
para dispositivos de
armazenamento interno
com uma velocidade de
transferência de dados de
até 6,0 Gb/s.
Terminais USB 2.0
(USB4_5 de 9 pinos)
(consultar p.1, N.º 17)
(USB6_7 de 9 pinos)
(consultar p.1, N.º 18)
Para além das duas portas
USB 2.0 no painel de E/
S, existem dois terminais
nesta placa principal.
Cada terminal USB 2.0
é capaz de suportar duas
portas.
Terminal USB 3.0
(USB3_2_3 de 19 pinos)
(consultar p.1, N.º 14)
Para além das duas portas
USB 3.0 no painel de E/S,
existe um terminal nesta
placa principal. Cada
terminal USB 3.0 é capaz
de suportar duas portas.
Terminal de áudio do
painel frontal
(HD_AUDIO1 de 9 pinos)
(consultar p.1, N.º 19)
Este terminal destina-se
à ligação de dispositivos
áudio ao painel de áudio
frontal.
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
SATA3_A1 SATA3_1
SATA3_A2 SATA3_2
1
ID
IntA_P_D +
IntA_P_D -
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
Vbus
IntA_P_D+
IntA_P_D -
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
IntA_P_SSRX-
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
