70
Português

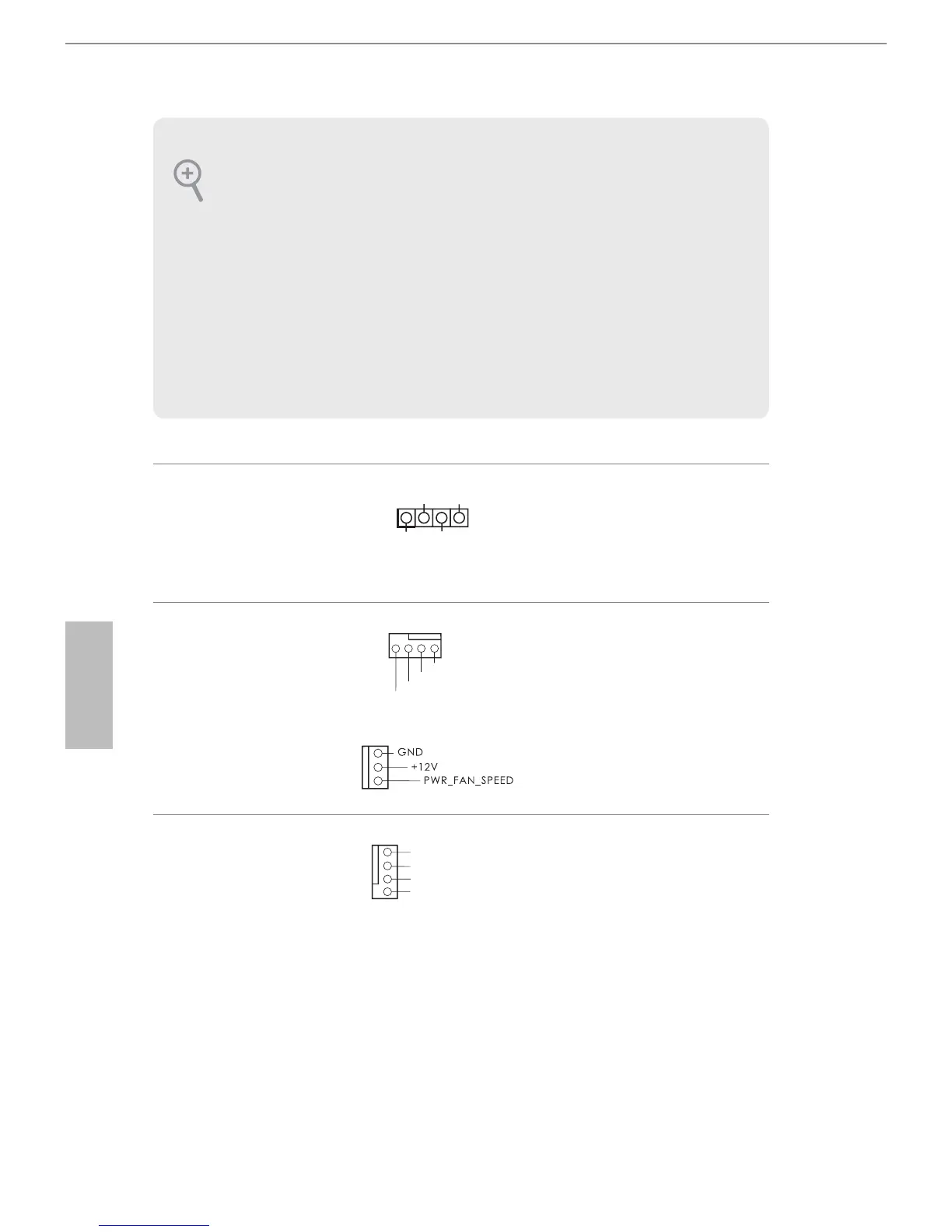

Terminal do altifalante do
chassis
(SPEAKER1 de 4 pinos)
(consultar p.1, N.º 7)
Ligue o altifalante do
chassis a este terminal.
Conectores da ventoinha
do chassis e alimentação
(CHA_FAN1 de 4 pinos)
(consultar p.1, N.º 13)
(PWR_FAN1 de 3 pinos)
(consultar p.1, N.º 1)
Ligue os cabos da
ventoinha aos conectores
da ventoinha colocando
o cabo preto no pino de
ligação à terra.
Conectores da ventoinha
da CPU
(CPU_FAN1 de 4 pinos)
(consultar p.1, N.º 3)
Esta placa principal inclui
um conector de ventoinha
de CPU (Ventoinha
silenciosa) de 4 pinos.
Se pretender ligar uma
ventoinha de CPU de 3
pinos, ligue-a ao Pino 1-3.
1. O Áudio de alta denição suporta Detecção de cha, mas o cabo de painel no
chassis deverá suportar HDA para funcionar correctamente. Siga as instruções no
nosso manual e no manual do chassis para instalar o seu sistema.
2. Se utilizar um painel de áudio AC’97, instale-o no terminal de áudio do painel
frontal de acordo com os passos abaixo:
A. Ligue Mic_IN (MIC) a MIC2_L.
B. Ligue Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Ligue Terra (GND) a Terra (GND).
D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Não precisa
de os ligar para o painel de áudio AC’97.
E. Para activar o microfone frontal, aceda ao separador “Microfone Frontal” no
painel de controlo Realtek e ajuste o “Volume de gravação”.
1
+5V
DUMMY
DUMMY
SPEAKE R
FAN_SPEED
FAN_SPEED_CONTROL
+12V
GND
1
2
3
4
GND
+12V
CPU_FAN_SPEED
FAN_SPEED_CO NTROL
