ASROCK AM1B-ITX User Manual

87
한 국 어
AM1B-ITX

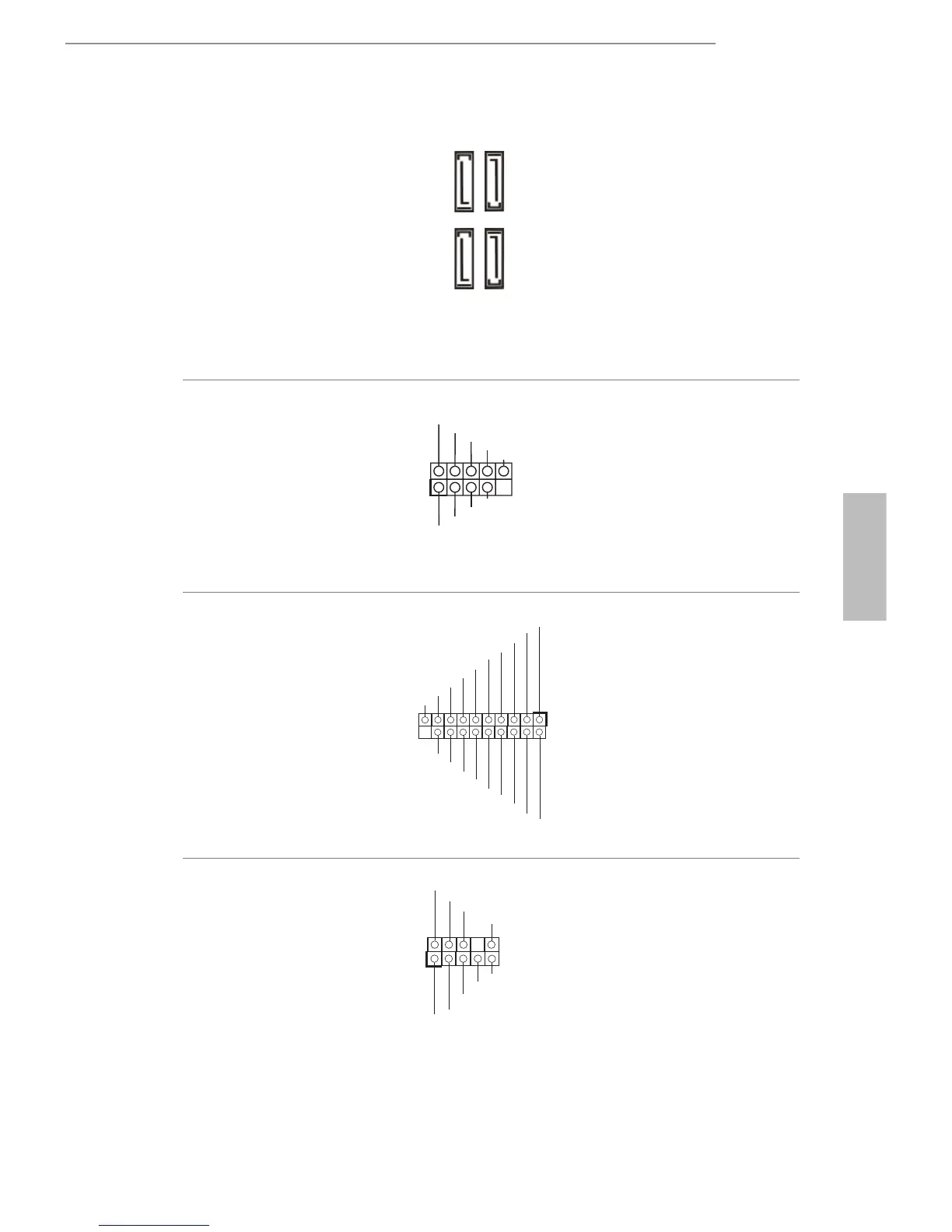

시리얼 ATA3 커넥터
(SATA3_1:
1 페이지 , 9 번 항목 참조 )
(SATA3_2:
(1페이지 , 10 번 항목 참조 )
(SATA3_A1:
(1페이지 , 12 번 항목 참조 )
(SATA3_A2:
(1 페이지 , 11번 항목 참조 )
이들 4 개의 SATA3 커
넥터는 최대 6.0 Gb/s 데
이터 전송 속도를 제공
하는 내부 저장 장치용
SATA 데이터 케이블을
지원합니다 .
USB 2.0 헤더
(9 핀 USB4_5)
(1페이지 , 17 번 항목 참조 )
(9 핀 USB6_7)
(1 페이지 , 18 번 항목 참조 )
I/O 패널에 USB 2.0 포트
2 개가 탑재되어 있을 뿐
아니라 마더보드에 헤
더 2 개가 탑재되어 있습
니다 . 각 USB 2.0 헤더는
포트 2 개를 지원할 수
있습니다 .
USB 3.0 헤더
(19 핀 USB3_2_3)
(1 페이지 , 14 번 항목 참조 )
I/O 패널에 USB 3.0 포트
2 개가 탑재되어 있을 뿐
아니라 마더보드에 헤
더 1 개가 탑재되어 있습
니다 . 각 USB 3.0 헤더는
포트 2 개를 지원할 수
있습니다 .
전면 패널 오디오 헤더
(9 핀 HD_AUDIO1)
(1페이지 , 19 번 항목 참조 )
이 헤더는 오디오 장치
를 전면 오디오 패널에
연결하는 데 사용됩니
다 .
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
SATA3_A1 SATA3_1
SATA3_A2 SATA3_2
1
ID
IntA_P_D +
IntA_P_D -
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
Vbus
IntA_P_D+
IntA_P_D -
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
IntA_P_SSRX-
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
