88
한 국 어

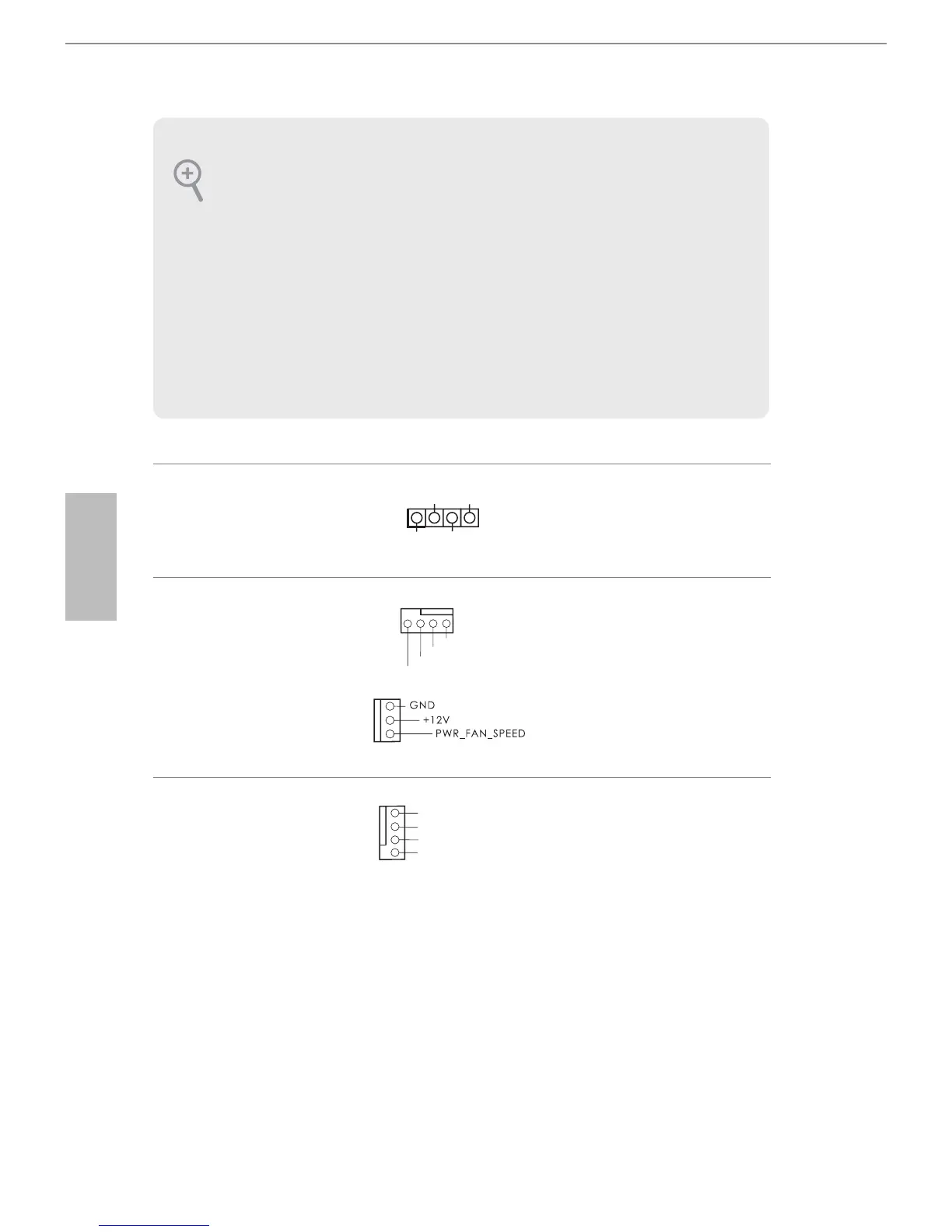

섀시 스피커 헤더
(4 핀 SPEAKER1)
(1 페이지 , 7 번 항목 참조 )
섀시 스피커를 이 헤더
에 연결하십시오 .
섀시 및 전원 팬 커넥터
(4 핀 CHA_FAN1)
(1페이지 , 13 번 항목 참조 )
(3 핀 PWR_FAN1)
(1 페이지 , 1 번 항목 참조 )
팬 케이블을 팬 커넥터
에 연결하고 검은색 와
이어를 접지핀에 연결하
십시오 .
CPU 팬 커넥터
(4 핀 CPU_FAN1)
(1 페이지 , 3 번 항목 참조 )
이 마더보드에는 4 핀
CPU 팬 ( 저소음 팬 )
커넥터가 탑재되어
있습니다 . 3 핀 CPU
팬을 연결하려는 경우 핀
1-3 에 연결하십시오 .
1.
고음질 오디오는 잭 감지를 지원하지만 올바르게 작동하려면 섀시의 패널 와이어
가 HDA 를 지원해야 합니다 . 설명서 및 섀시 설명서에 나와 있는 지침을 따라 시
스템을 설치하십시오 .
2.
AC’97 오디오 패널을 사용할 경우 아래와 같은 절차를 따라 전면 패널 오디오
헤더에 설치하십시오 :
A. Mic_IN (MIC) 을 MIC2_L 에 연결합니다 .
B. Audio_R (RIN) 을 OUT2_R 에 연결하고 Audio_L (LIN) 을 OUT2_L 에 연결
합니다 .
C. 접지 (GND) 를 접지 (GND) 에 연결합니다 .
D. MIC_RET 및 OUT_RET 는 HD 오디오 패널에만 사용됩니다 . AC’97 오디오
패널용으로 연결할 필요가 없습니다 .
E. 전면 마이크를 활성화하려면 Realtek 제어판에서 “FrontMic” 탭으로 가서
“Recording Volume( 녹음 볼륨 )”을 조정합니다 .
1
+5V
DUMMY
DUMMY
SPEAKE R
FAN_SPEED
FAN_SPEED_CONTROL
+12V
GND
1
2
3
4
GND
+12V
CPU_FAN_SPEED
FAN_SPEED_CO NTROL
