89
한 국 어
AM1B-ITX
12
1
24
13

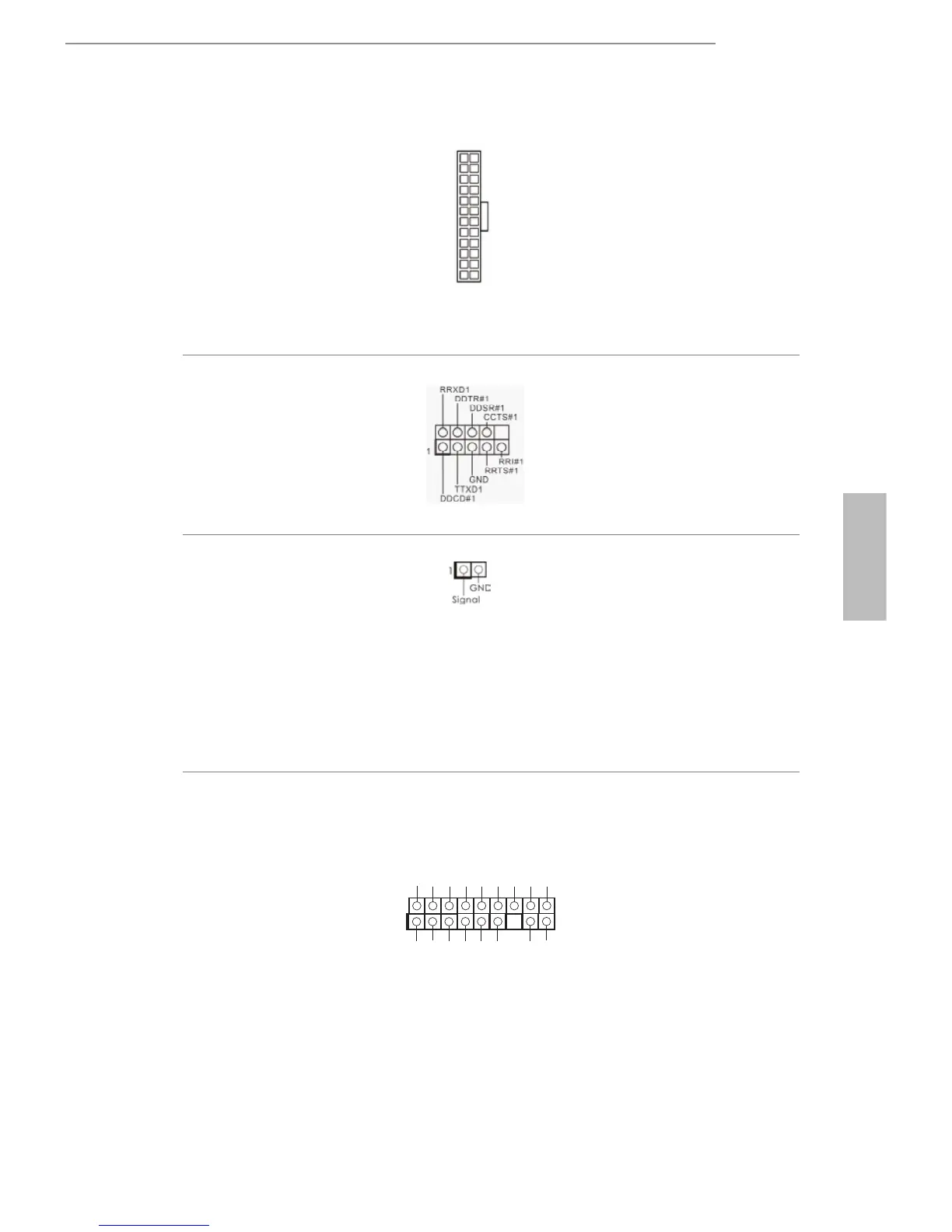

ATX 전원 커넥터
(24 핀 ATXPWR1)
(1 페이지 , 6 번 항목 참조 )
이 마더보드에는
24 핀 ATX 전원
커넥터가 탑재되어
있습니다 . 20 핀 ATX
전원공급장치를
사용하려면 핀
1 과 핀 13 을 따라
연결하십시오 .
시리얼 포트 헤더
(9 핀 COM1)
(1페이지 , 16 번 항목 참조 )
이 COM1 헤더는 시리얼
포트 모듈을 지원합니
다 .
섀시 침입 헤더
(2 핀 CI1)
(1 페이지 , 4 번 항목 참조 )
이 마더보드는 섀시 커
버가 제거될 경우 이를
감지하는 케이스 열림 감
지 기능을 지원합니다 .
이 기능을 사용하려면
섀시 침입 감지 설계가
적용된 섀시를 사용해야
합니다 .
TPM 헤더
(17 핀 TPMS1)
(1페이지 , 15 번 항목 참조 )
이 커넥터는 키 , 디지
털 인증서 , 암호 및 데
이터를 안전하게 보관
할 수 있는 TPM(Trusted
Platform Module) 시스
템을 지원합니다 . TPM
시스템은 네트워크 보안
을 강화하고 , 디지털 신
원을 보호하며 플랫폼
무결성을 유지합니다 .
1
GND SMB_DATA_MAIN
LAD2
LAD1
GND
S_PWRDWN#
SERIRQ#
GND
PCICLK
PCIRST#
LAD3
+3V
LAD0
+3VSB
GND
FRAME
SMB_CLK_MAIN
