ASROCK B150 Combo - Page 32

30
Deutsch

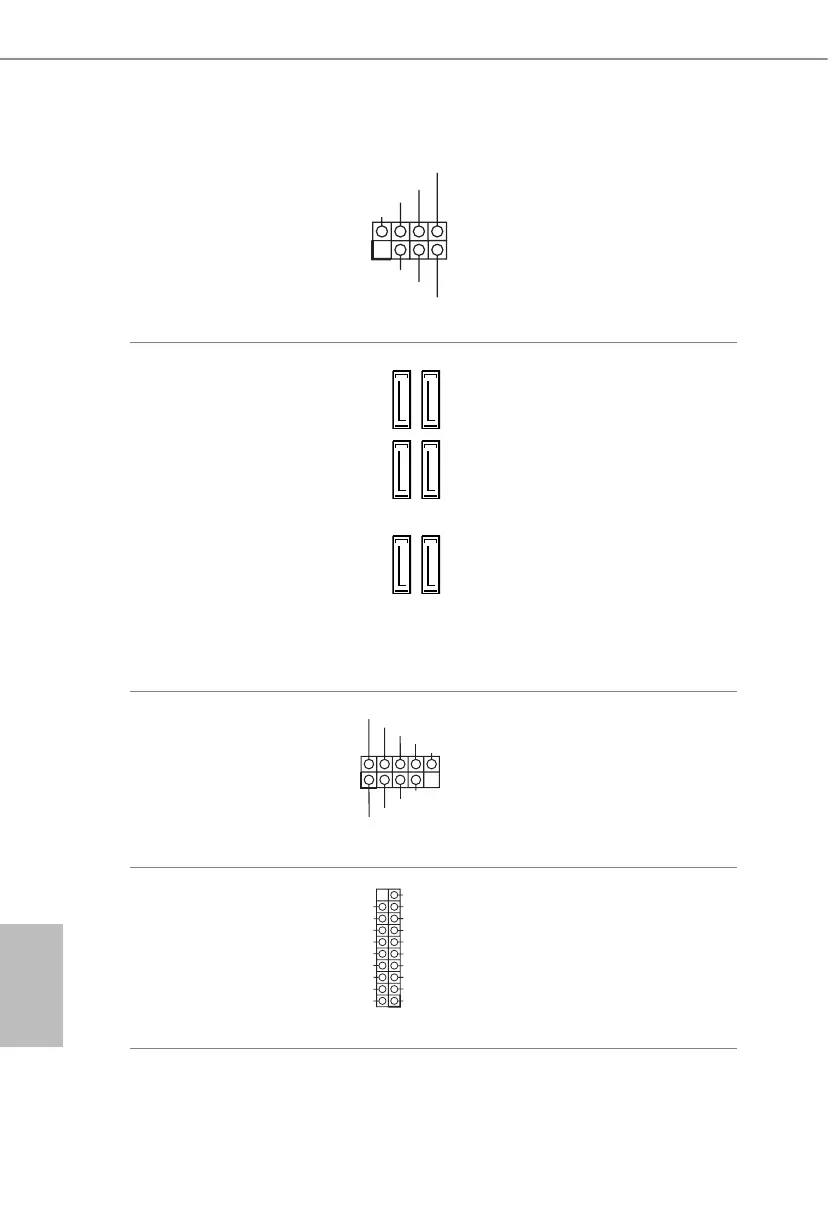

Betrieb-LED- und
Lautsprecher-Stileiste
(7-polig, SPK_PLED1)
(siehe S. 1, Nr. 15)
Bitte verbinden Sie die Be-
trieb-LED des Gehäuses und
den Gehäuselautsprecher
mit dieser Stileiste.
Serial-ATA-III-Anschlüsse
(SATA3_0:
siehe S. 1, Nr. 8)
(SATA3_1:
siehe S. 1, Nr. 10)
(SATA3_2:
siehe S. 1, Nr. 9)
(SATA3_3:
siehe S. 1, Nr. 11)
(SATA3_4:
siehe S. 1, Nr. 15)
(SATA3_5:
siehe S. 1, Nr. 14)
Diese sechs SATA-III-
Anschlüsse unterstützen
SATA-Datenkabel für
interne Speichergeräte mit
einer Datenübertragungsges
chwindigkeit bis 6,0 Gb/s.
USB 2.0-Stileisten
(9-polig, USB_9_10)
(siehe S. 1, Nr. 17)
(9-polig, USB_11_12)
(siehe S. 1, Nr. 16)
Es gibt zwei Stileisten an
diesem Motherboard. Jede
USB 2.0-Stileiste kann zwei
Ports unterstützen.
USB 3.0-Stileisten
(19-polig, USB_5_6)
(siehe S. 1, Nr. 6)
Neben sechs USB 3.0-Ports
an der E/A-Blende bendet
sich eine Stileiste an diesem
Motherboard. Diese USB
3.0-Stileiste unterstützt
zwei Ports.
1
+5V
DUMMY
PLED+
PLED+
PLED-
DUMMY
SPEAKER
SATA3_0SATA3_1SATA3_4 SATA3_2SATA3_3SATA3_5
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
