32
Deutsch

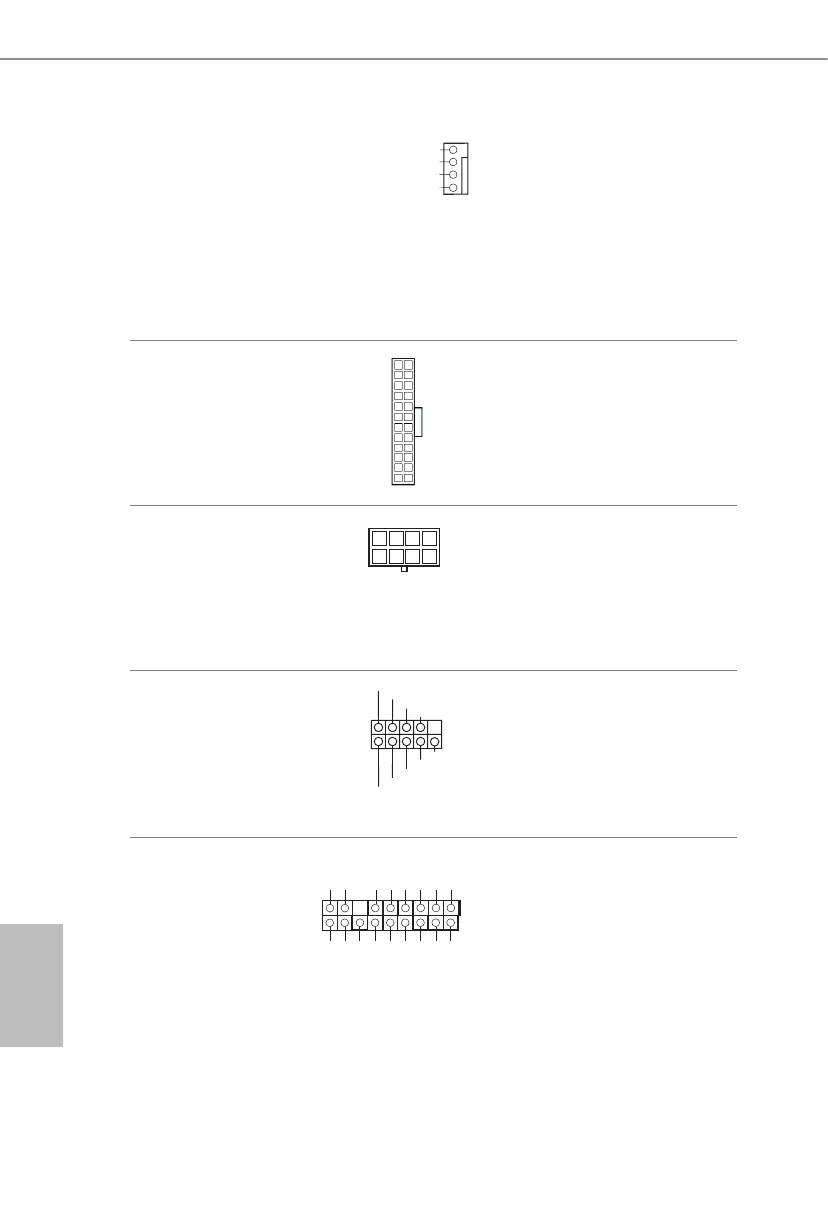

CPU-Lüeranschlüsse
(4-polig, CPU_FAN1)
(siehe S. 1, Nr. 23)
(4-polig, CPU_FAN2)
(siehe S. 1, Nr. 24)
Dieses Motherboard bietet
einen 4-poligen CPU-Lüer-
anschluss (lautloser Lüer).
Falls Sie einen 3-poligen
CPU-Lüer anschließen
möchten, verbinden Sie ihn
bitte mit Kontakt 1 bis 3.
ATX-Netzanschluss
(24-polig, ATXPWR1)
(siehe S. 1, Nr. 5)
Dieses Motherboard bietet
einen 24-poligen ATX-Net-
zanschluss. Bitte schließen
Sie es zur Nutzung eines
20-poligen ATX-Netzteils
entlang Kontakt 1 und Kon-
takt 13 an.
ATX-12-V-Netzanschluss
(8-polig, ATX12V1)
(siehe S. 1, Nr. 1)
Dieses Motherboard bietet
einen 8-poligen ATX-12-
V-Netzanschluss. Bitte
schließen Sie es zur Nutzung
eines 4-poligen ATX-Netz-
teils entlang Kontakt 1 und
Kontakt 5 an.
Serieller-Port-Stileiste
(9-polig, COM1)
(siehe S. 1, Nr. 21)
Diese COM1-Stileiste
unterstützt ein Modul für
serielle Ports.
TPM-Stileiste
(17-polig, TPMS1)
(siehe S. 1, Nr. 20)
Dieser Anschluss unterstützt das
Trusted Platform Module- (TPM)
System, das Schlüssel, digitale Zerti-
kate, Kennwörter und Daten sicher
auewahren kann. Ein TPM-Sys-
tem hil zudem bei der Stärkung
der Netzwerksicherheit, schützt dig-
itale Identitäten und gewährleistet
die Plattformintegrität.
FAN_VOLTAGE
GND
FAN_SPEED
FAN_SPEED_CONTROL
1
2
3
4
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
1
GN D
SM B _ DATA_MAIN
LA D 2
LA D 1
GN D
S_ P W RDWN #
SE R I RQ #
GN
D
P CICL K
P CIRST
#
LA D 3
+3 V
LA D 0
+3VS B
GN D
FR A M E
SM B _ CLK_MAIN
12
1
24
13
14
