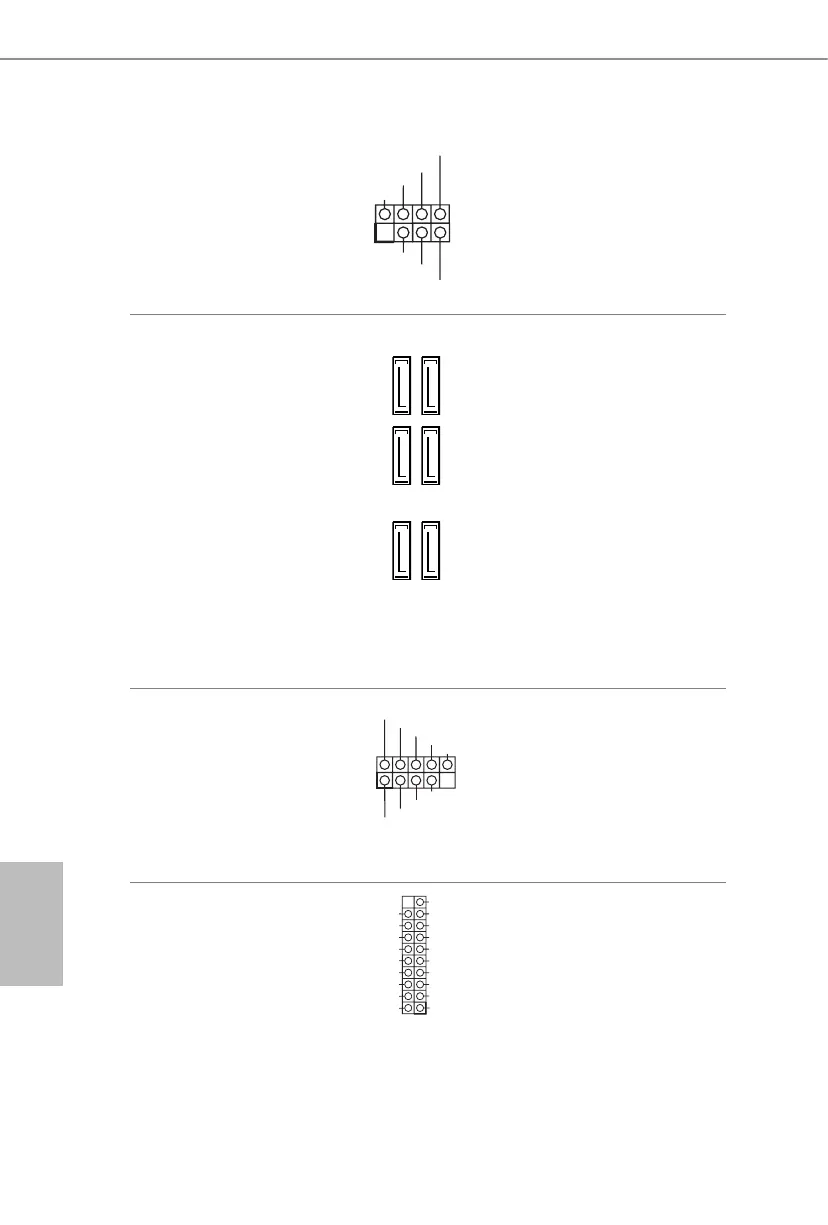

Prise DEL d’alimentation
et haut-parleur
(SPK_PLED1 à 7 broches)
(voir p.1, No. 15)
Veuillez brancher la DEL
d'alimentation du châssis
et le haut-parleur du
châssis sur ce connecteur.
Connecteurs Serial ATA3
(SATA3_0:
voir p.1, No. 8)
(SATA3_1:
voir p.1, No. 10)
(SATA3_2:
voir p.1, No. 9)
(SATA3_3:
voir p.1, No. 11)
(SATA3_4:
voir p.1, No. 15)
(SATA3_5:
voir p.1, No. 14)
Ces six connecteurs
SATA3 sont compatibles
avec les câbles de données
SATA pour les appareils de
stockage internes avec un
taux de transfert maximal
de 6,0 Go/s.
Embases USB 2.0
(USB_9_10 à 9broches)
(voir p.1, No. 17)
(USB_11_12 à 9 broches)
(voir p.1, No. 16)
Cette carte mère comprend
deux connecteurs. Chaque
embase USB 2.0 peut
prendre en charge deux
ports.
Embases USB 3.0
(USB_5_6 à 19 broches)
(voir p.1, No. 6)
En plus des six ports
USB 3.0 sur le panneau
E/S, cette carte mère
est dotée d’une embase
supplémentaire. Cette
embase USB 3.0 peut
prendre en charge deux
ports.
