42
Français

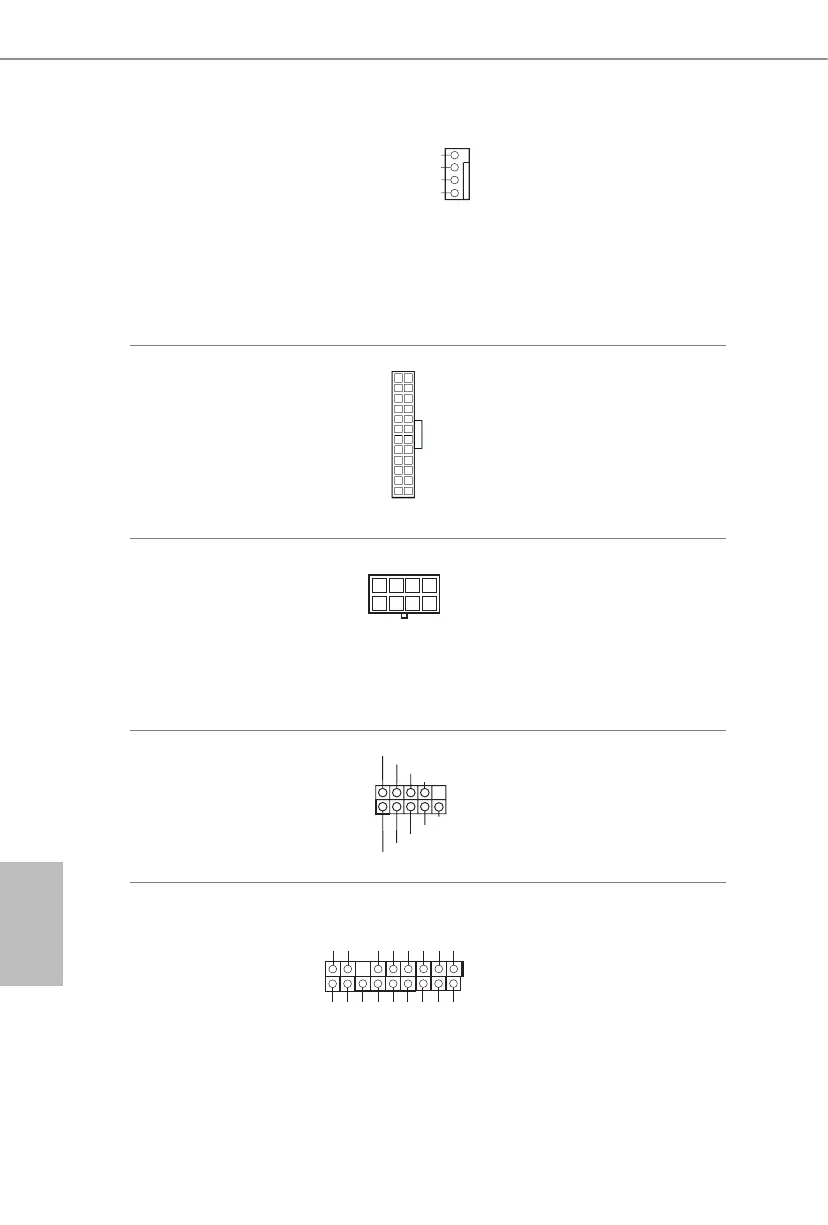

Connecteurs du
ventilateur du processeur
(CPU_FAN1 à 4 broches)
(voir p.1, No. 23)
(CPU_FAN2 à 4 broches)
(voir p.1, No. 24)
Cette carte mère est dotée
d’un connecteur pour
ventilateur de processeur
(Quiet Fan) à 4 broch-
es. Si vous envisagez de
connecter un ventilateur
de processeur à 3 broches,
veuillez le brancher sur la
Broche 1-3.
Connecteur d’alimentation
ATX
(ATXPWR1 à 24 broches)
(voir p.1, No. 5)
Cette carte mère est
dotée d’un connecteur
d’alimentation ATX à 24
broches. Pour utiliser une
alimentation ATX à 20
broches, veuillez eectuer
les branchements sur la
Broche 1 et la Broche 13.
Connecteur d’alimentation
ATX 12V
(ATX12V1 à 8 broches)
(voir p.1, No. 1)
Cette carte mère est dotée
d’un connecteur d’ali-
mentation ATX 12V à
8 broches. Pour utiliser
une alimentation ATX à 4
broches, veuillez eectuer
les branchements sur la
Broche 1 et la Broche 5.
Embase pour port série
(COM1 à 9 broches)
(voir p.1, No. 21)
Cette embase COM1 prend
en charge un module de
port série.
Embase TPM
(TPMS1 à 17 broches)
(voir p.1, No. 20)
Ce connecteur prend en charge un
module TPM (Trusted Platform
Module – Module de plateforme
sécurisée), qui permet de sauve-
garder clés, certicats numériques,
mots de passe et données en toute
sécurité. Le système TPM permet
également de renforcer la sécurité
du réseau, de protéger les identités
numériques et de préserver l’in-
tégrité de la plateforme.
FAN_VOLTAGE
GND
FAN_SPEED
FAN_SPEED_CONTROL
1
2
3
4
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
1
GN D
SM B _ DATA_MAIN
LA D 2
LA D 1
GN D
S_ P W RDWN #
SE R I RQ #
GN
D
P CICL K
P CIRST
#
LA D 3
+3 V
LA D 0
+3VS B
GN D
FR A M E
SM B _ CLK_MAIN
12
1
24
13
14
58
