50
Italiano

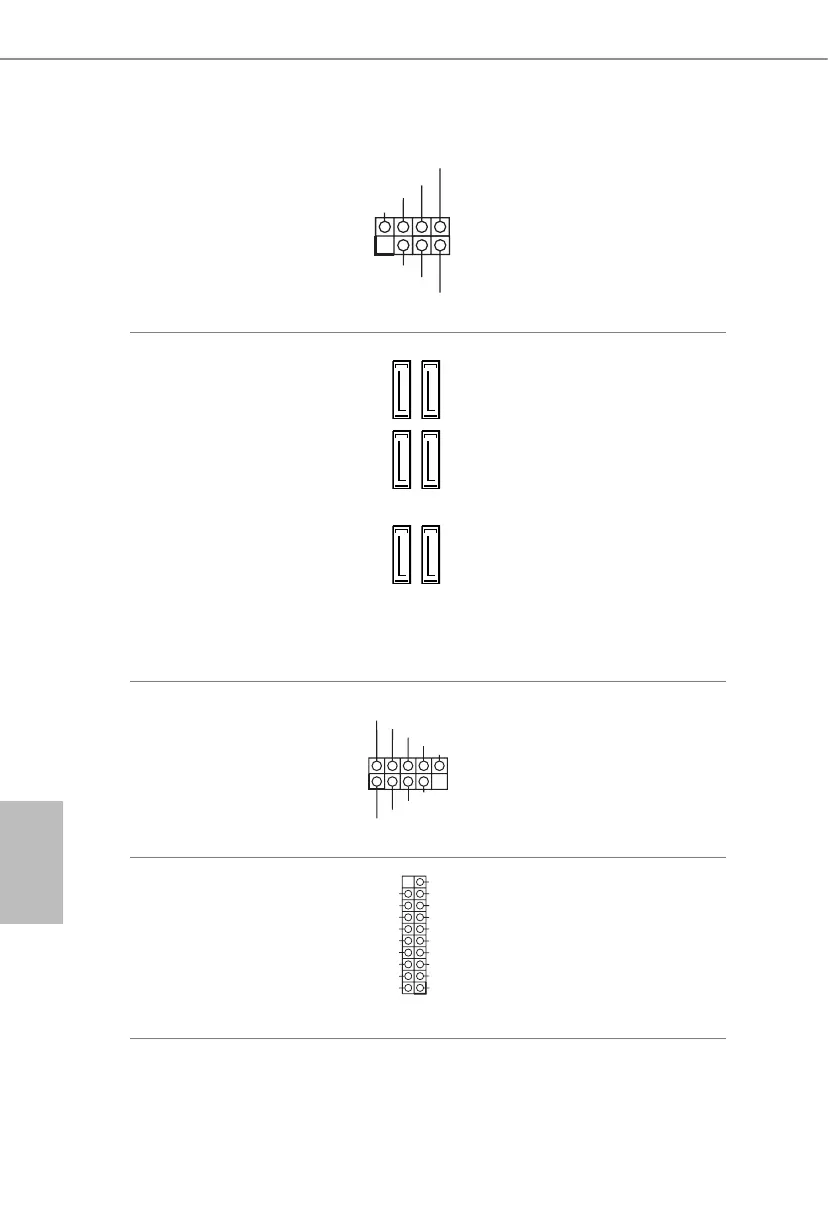

Connettore LED
alimentazione e
altoparlante
(SPK_PLED1 7 pin)
(vedere pag. 1, n. 15)
Collegare i LED alimen-
tazione e l’altoparlante a
questo connettore.
Connettori Serial ATA3
(SATA3_0:
vedere pag. 1, n. 8)
(SATA3_1:
vedere pag. 1, n. 10)
(SATA3_2:
vedere pag. 1, n. 9)
(SATA3_3:
vedere pag. 1, n. 11)
(SATA3_4:
vedere pag. 1, n. 15)
(SATA3_5:
vedere pag. 1, n. 14)
Questi sei connettori
SATA3 supportano cavi
dati SATA per dispositivi
di archiviazione interna,
con una velocità di
trasferimento dati no a 6,0
Gb/s.
Header USB 2.0
(USB_9_10 a 9 pin)
(vedere pag. 1, n. 17)
(USB_11_12 a 9 pin)
(vedere pag. 1, n. 16)
Ci sono due connettori
su questa scheda madre.
Ciascun header USB 2.0
può supportare due porte.
Header USB 3.0
(USB_5_6 a 19 pin)
(vedere pag. 1, n. 6)
Oltre alle sei porte USB 3.0
del pannello I/O, questa
scheda madre è dotata
di un collettore. Questo
connettore USB 3.0 può
supportare due porte.
1
+5V
DUMMY
PLED+
PLED+
PLED-
DUMMY
SPEAKER
SATA3_0SATA3_1SATA3_4 SATA3_2SATA3_3SATA3_5
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
