ASROCK B150 Combo - Page 82

80
Português

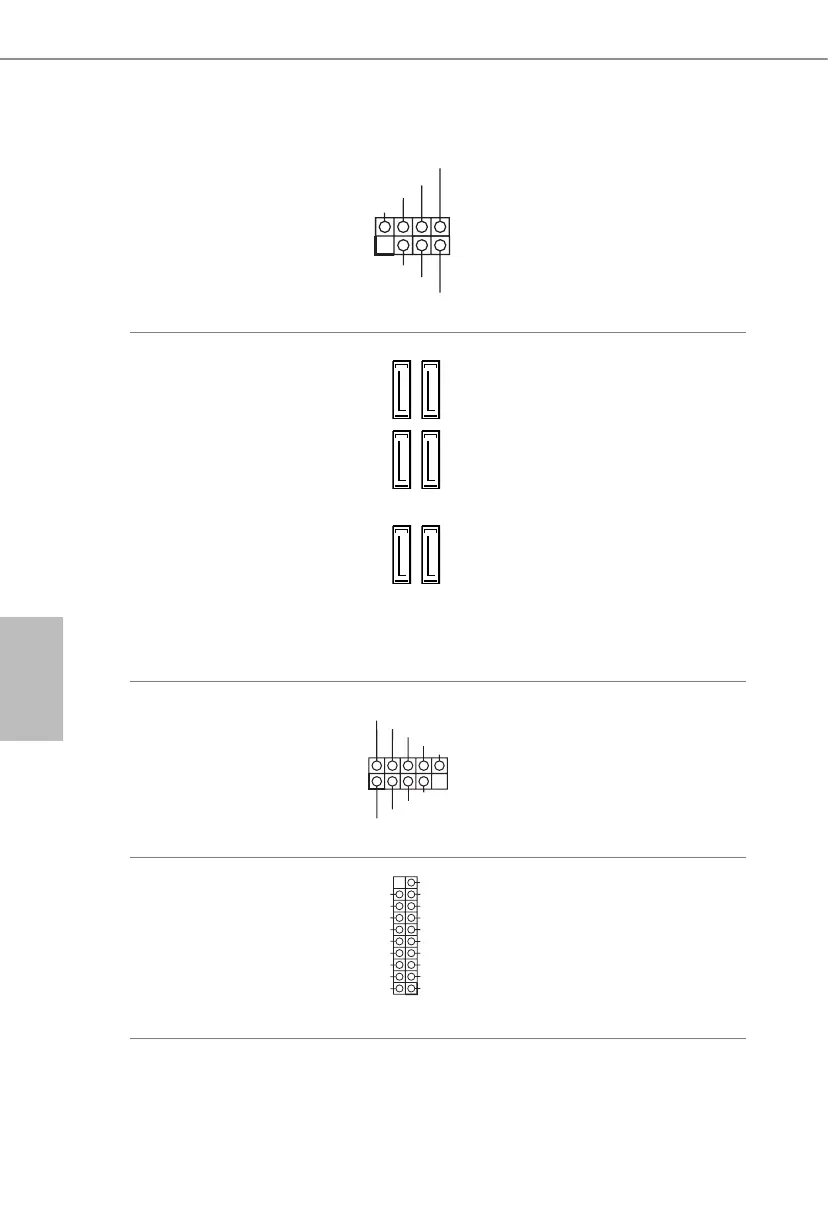

LED de alimentação e
Cabeçote de Autofalante
(SPK_PLED1 de 7 pinos)
(ver p.1, N.º 15)
Conecte o LED de alimen-
tação do chassi e o autofalante
do chassi a este cabeçote.
Conectores série ATA3
(SATA3_0:
ver p.1, N.º 8)
(SATA3_1:
ver p.1, N.º 10)
(SATA3_2:
ver p.1, N.º 9)
(SATA3_3:
ver p.1, N.º 11)
(SATA3_4:
ver p.1, N.º 15)
(SATA3_5:
ver p.1, N.º 14)
Estes seis conectores SATA3
suportam cabos de dados
SATA para dispositivos de
armazenamento interno com
uma taxa de transferência de
dados de até 6,0 Gb/s.
Suportes USB 2.0
(USB_9_10 de 9 pinos)
(ver p.1, N.º 17)
(USB_11_12 de 9 pinos)
(ver p.1, N.º 16)
Há dois cabeçotes nesta placa-
mãe. Cada suporte USB 2.0
pode suportar duas portas.
Suportes USB 3.0
(USB_5_6 de 19 pinos)
(ver p.1, N.º 6)
Além de seis portas USB 3.0
no painel de E/S, existe uma
plataforma nesta placa-mãe.
Cada suporte USB 3.0 pode
ter duas portas.
1
+5V
DUMMY
PLED+
PLED+
PLED-
DUMMY
SPEAKER
SATA3_0SATA3_1SATA3_4 SATA3_2SATA3_3SATA3_5
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
