ASROCK B150 Combo - Page 92

90
Türkçe

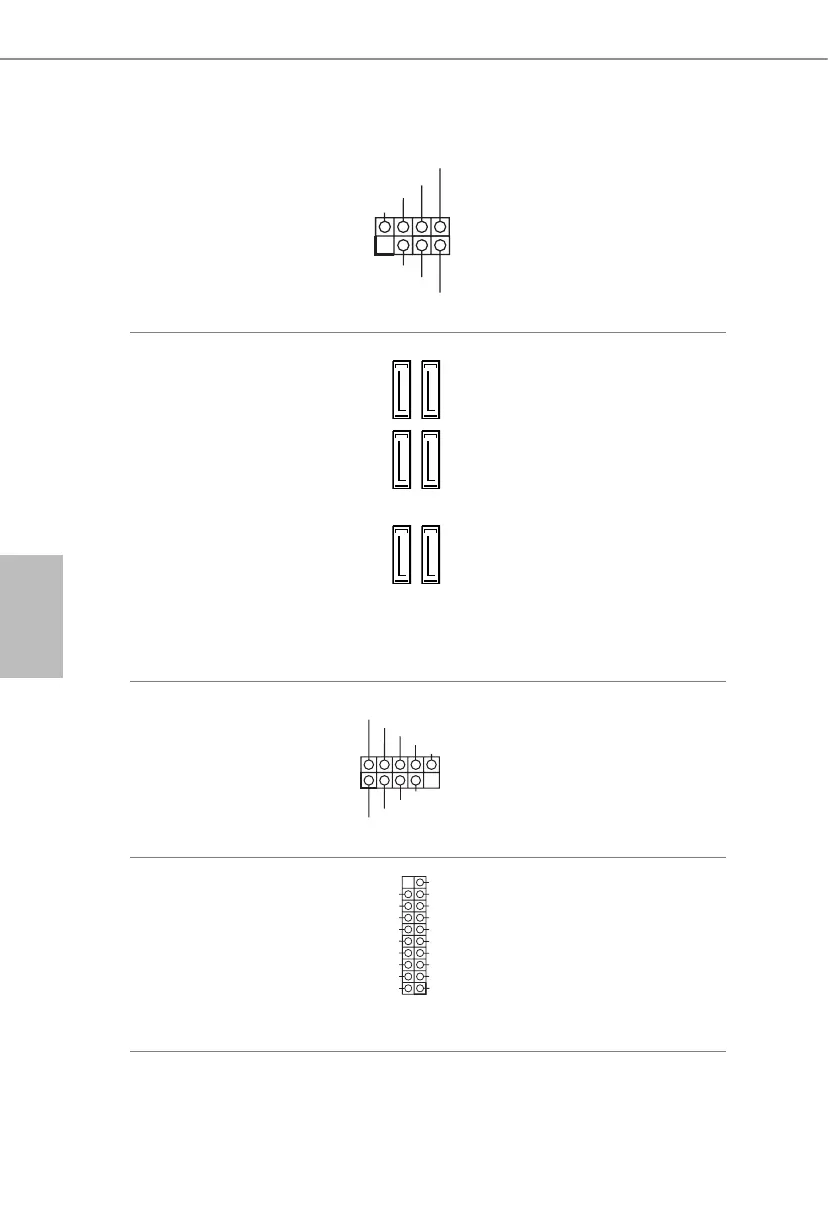

Güç LED’i ve Hoparlör
Bağlantısı
(7 pimli SPK_PLED1)
(bkz. sf.1, No. 15)
Lütfen kasa güç LED’ini
ve kasa hoparlörünü bu
bağlantıya takın.
Seri ATA3 Bağlayıcıları
(SATA3_0:
bkz. sf.1, No. 8)
(SATA3_1:
bkz. sf.1, No. 10)
(SATA3_2:
bkz. sf.1, No. 9)
(SATA3_3:
bkz. sf.1, No. 11)
(SATA3_4:
bkz. sf.1, No. 15)
(SATA3_5:
bkz. sf.1, No. 14)
Bu altı SATA3 bağlayıcısı,
veri aktarım hızı 6,0 Gb/
sn'ye kadar olan dahili
depolama aygıtları için
tasarlanmış SATA veri
kablolarını destekler.
USB 2.0 Bağlantıları
(9-pin USB_9_10)
(bkz. sf.1, No. 17)
(9 pimli USB_11_12)
(bkz. sf.1, No. 16)
Bu anakartta iki başlık
vardır. Her USB 2.0
bağlantısı, iki adet bağlantı
noktasını destekleyebilir.
USB 3.0 Bağlantıları
(19-pin USB_5_6)
(bkz. sf.1, No. 6)
Bu anakart üzerinde, G/Ç
paneli üzerindeki dört USB
3.0 bağlantı noktasının
yanı sıra bir adet bağlantı
bulunmaktadır. Bu USB 3.0
bağlantısı, iki adet bağlantı
noktasını destekleyebilir.
1
+5V
DUMMY
PLED+
PLED+
PLED-
DUMMY
SPEAKER
SATA3_0SATA3_1SATA3_4 SATA3_2SATA3_3SATA3_5
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
