92
Türkçe

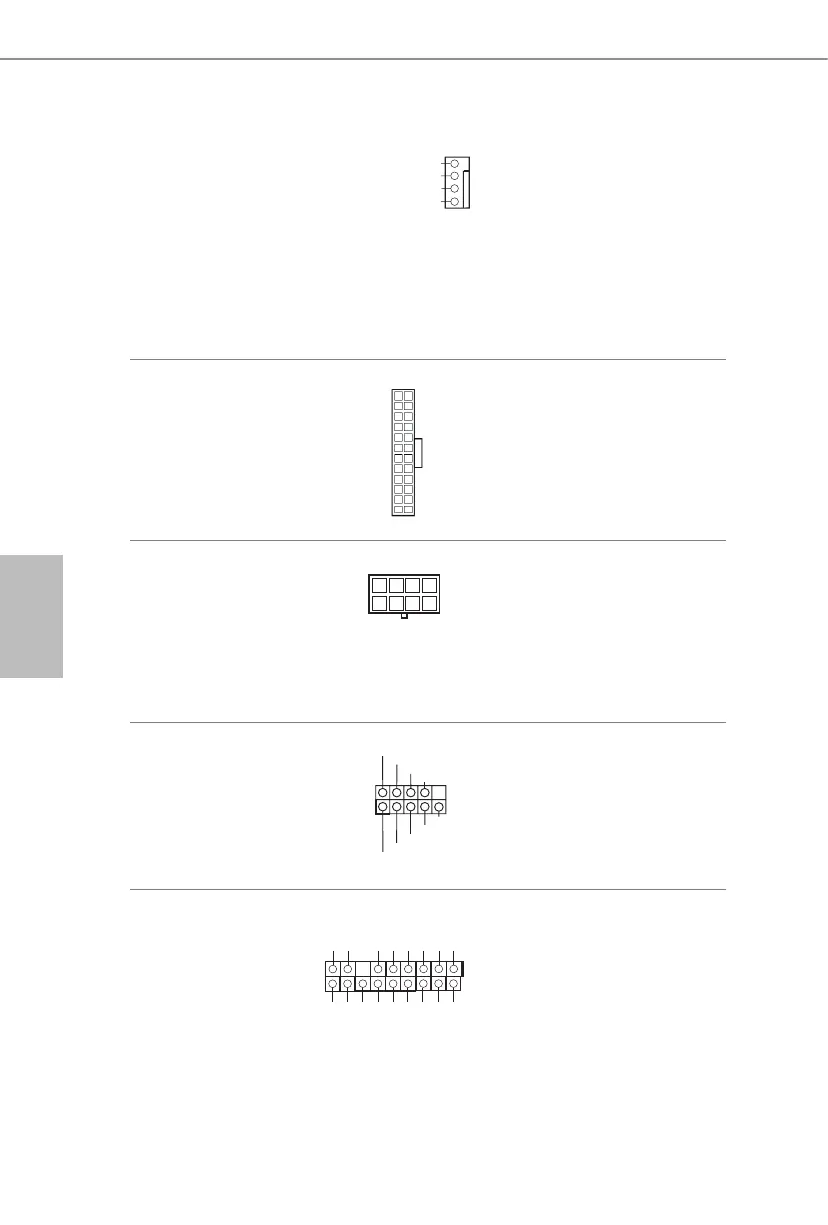

CPU Fan Bağlayıcıları
(4-pin CPU_FAN1)
(bkz sf.1, No. 23)
(4-pin CPU_FAN2)
(bkz sf.1, No. 24)
Bu anakart, 4-Pin CPU
fan (Sessiz Fan) bağlayıcısı
sağlamaktadır. 3-Pin CPU
fan bağlamak istiyorsanız,
lütfen Pin 1-3'ü kullanın.
ATX Güç Bağlayıcısı
(24-pin ATXPWR1)
(bkz. sf.1, No. 5)
Bu anakart, 24-pin ATX
güç bağlayıcısı sağlam-
aktadır. 20-pin ATX güç
beslemesi kullanmak için,
lütfen Pin 1 ve Pin 13'e
bağlayın.
ATX 12V Güç Bağlayıcısı
(8-pin ATX12V1)
(bkz. sf.1, No. 1)
Bu anakart, 8-pin ATX
12V güç bağlayıcısı
sağlamaktadır. 4-pin ATX
güç beslemesi kullanmak
için, lütfen Pin 1 ve Pin 5'e
bağlayın.
Seri Bağlantı Noktası
Bağlantısı
(9-pin COM1)
(bkz. sf.1, No. 21)
Bu COM1 bağlantısı seri
bağlantı yuvası modülünü
destekler.
TPM bağlantısı
(17-pin TPMS1)
(bkz. sf.1, No. 20)
Bu bağlayıcı, anahtarlar, dijital
sertikalar, parolalar ve veril-
eri güvenli bir şekilde saklama
özelliği bulunan Güvenilir
Platform Modülü (TPM) sistemini
destekler. TPM sistemleri, aynı za-
manda ağ güvenliğinin artırılması,
dijital kimliklerin korunması ve
platform bütünlüğünün sağlan-
masına da yardımcıdır.
FAN_VOLTAGE
GND
FAN_SPEED
FAN_SPEED_CONTROL
1
2
3
4
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
1
GN D
SM B _ DATA_MAIN
LA D 2
LA D 1
GN D
S_ P W RDWN #
SE R I RQ #
GN
D
P CICL K
P CIRST
#
LA D 3
+3 V
LA D 0
+3VS B
GN D
FR A M E
SM B _ CLK_MAIN
12
1
24
13
14
58
