102
日本語

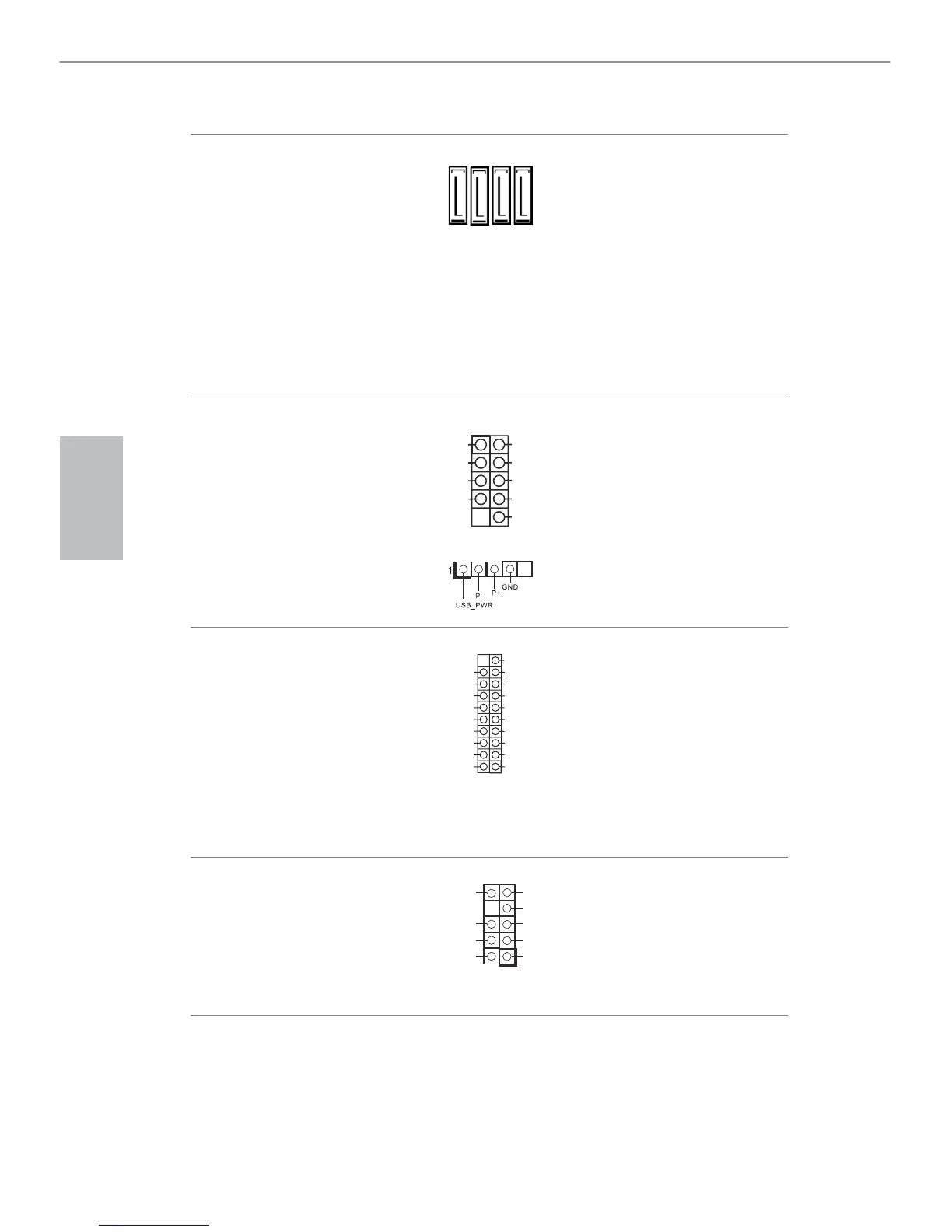

シリアルATA3 コネクター
(SATA3_0:
p.1、No. 12 参照）
(SATA3_1:
p.1、No. 13 参照）
(SATA3_2:
p.1、No. 14 参照）
(SATA3_3:
p.1、No. 15 参照）
これら 4 つの SATA3
コネクターは、最高 6.0
Gb/ 秒のデータ転送
速度で内部ストレー
ジデバイス用の SATA
データケーブルをサ
ポートします。
USB 2.0 ヘッダー
（9 ピン USB_9_10）
（p.1、No. 6 参照）
（4 ピンUSB11）
（p.1、No. 18 参照）
このマザーボードに
は 1 つのヘッダーと 1
つのポートが装備さ
れています。各USB 2.0
ヘッダーは、2つのポー
トをサポートできま
す。
USB 3.0 ヘッダー
（19 ピン USB3_7_8）
（p.1、No. 7 参照）
I/O パネルの4 つの
USB 3.0 ポートに加え
て、このマザーボード
には1 つのヘッダー
があります。各USB 3.0
ヘッダーは、2つのポー
トをサポートできま
す。
フロントパネルオーディオヘ
ッダー
（9 ピンHD_AUDIO1）
（p.1、No. 17 参照）
このヘッダーは、フロ
ントオーディオパネル
にオーディオデバイス
を接続するためのも
のです。
J_SENS E
OUT2_L
MIC_RET
PRESENCE#
GN D
OUT2_R
MIC2_R
MIC2_L
OUT_RET
1
DUMMY
GND GND
P+
P-
P+
P-
USB_PWR
USB_PWR
1
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
SATA3_3 SATA3_2 SATA3_1 SATA3_0
