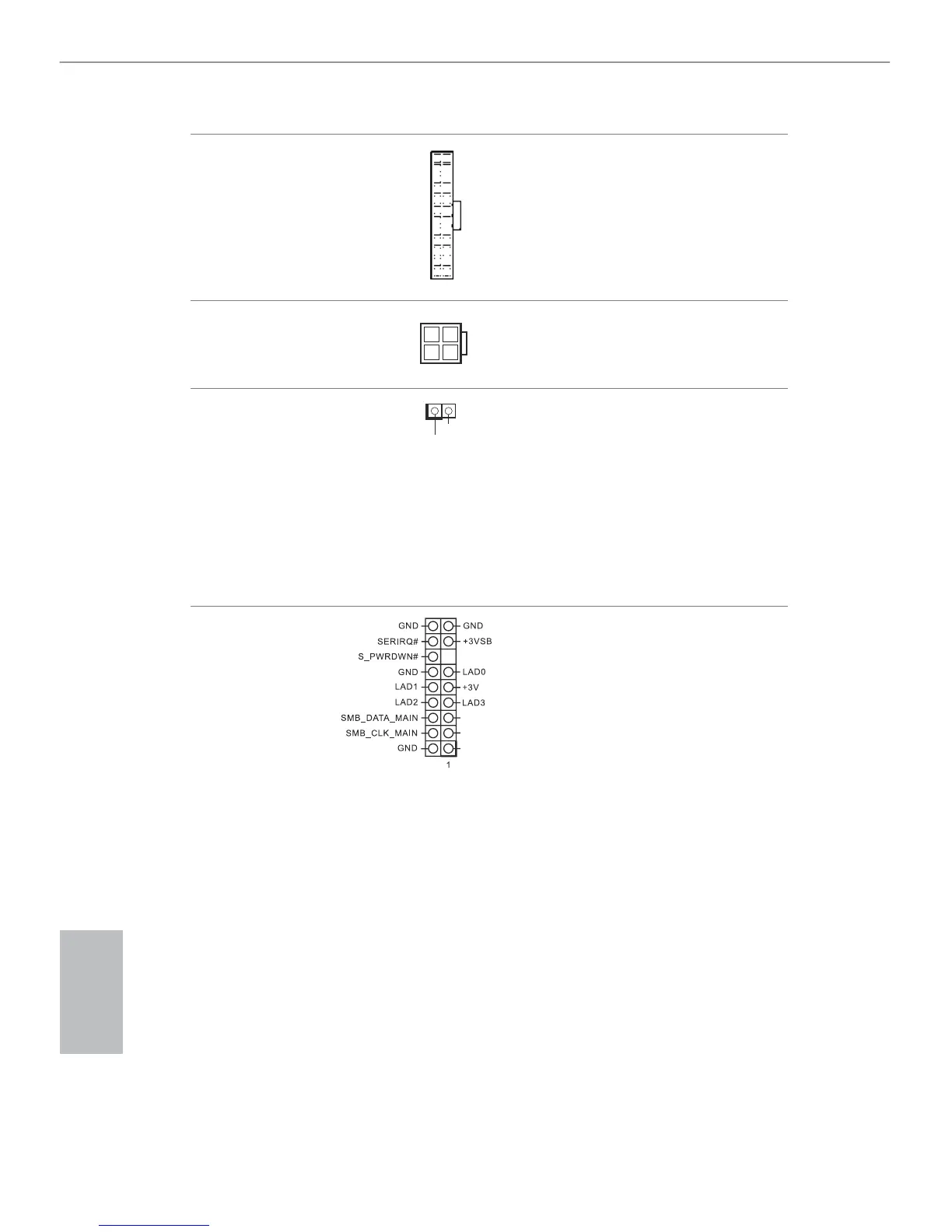

ATX-Netzanschluss
(24-polig, ATXPWR1)
(siehe S. 1, Nr. 5)
Dieses Motherboard bietet einen
24-poligen ATX-Netzanschluss.
Bitte schließen Sie es zur Nutzung
eines 20-poligen ATX-Netzteils
entlang Kontakt 1 und Kontakt 13
an.
ATX-12-V-Netzanschluss
(4-polig, ATX12V1)
(siehe S. 1, Nr. 1)
Dieses Motherboard bietet einen
4-poligen ATX-12-V-Netzan-
schluss.
Gehäuseeingri-Stileiste
(2-polig, CI1)
(siehe S. 1, Nr. 16)
Dieses Motherboard unterstützt
die Gehäuse-oen-Erkennung,
die erkennt, wenn die
Gehäuseabdeckung entfernt
wurde. Diese Funktion
setzt ein Gehäuse mit
Gehäuseeingrierkennungsdesign
voraus.
TPM-Stileiste
(17-polig, TPMS1)
(siehe S. 1, Nr. 8)
Dieser Anschluss unterstützt das Trusted
Platform Module- (TPM) System, das
Schlüssel, digitale Zertikate, Kennwörter
und Daten sicher auewahren kann. Ein
TPM-System hil zudem bei der Stärkung
der Netzwerksicherheit, schützt digitale
Identitäten und gewährleistet die
Plattformintegrität.
PCIRST#
FRAME
PCICLK
1
Signal
GND
12
1
24
13
