ASROCK B150M-ITX - Page 44

42
Italiano

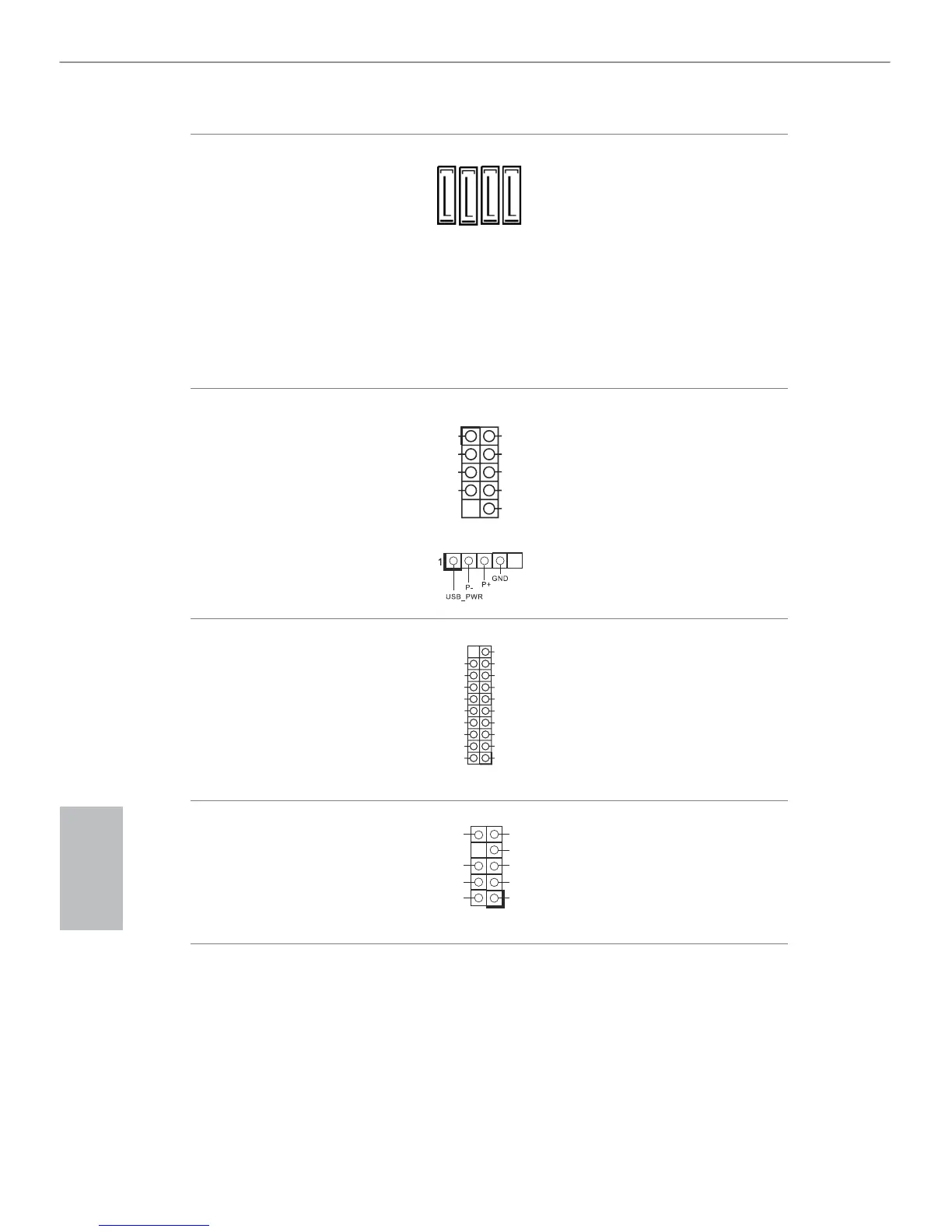

Connettori Serial ATA3
(SATA3_0:
vedere pag. 1, n. 12)
(SATA3_1:
vedere pag. 1, n. 13)
(SATA3_2:
vedere pag. 1, n. 14)
(SATA3_3:
vedere pag. 1, n. 15)
Questi quattro connettori
SATA3 supportano i cavi
dati SATA per dispositivi
di archiviazione interna,
con una velocità di
trasferimento dati no a
6,0 Gb/s.
Header USB 2.0
(USB_9_10 a 9 pin)
(vedere pag. 1, n. 6)
(USB11 a 4 pin)
(vedere pag. 1, n. 18)
Su questa scheda madre
ci sono uno connettore
ed una porta. Ciascun
header USB 2.0 può
supportare due porte.
Header USB 3.0
(USB3_7_8 19 pin)
(vedere pag. 1, n. 7)
Oltre alle quattro porte
USB 3.0 sul pannello I/O,
su questa scheda madre
vi è un header. Ciascun
header USB 3.0 può
supportare due porte.
Header audio pannello
anteriore
(AUDIO1_HD a 9 pin)
(vedere pag. 1, n. 17)
Questo header serve a
collegare i dispositivi
audio al pannello audio
anteriore.
J_SENS E
OUT2_L
MIC_RET
PRESENCE#
GN D
OUT2_R
MIC2_R
MIC2_L
OUT_RET
1
DUMMY
GND GND
P+
P-
P+
P-
USB_PWR
USB_PWR
1
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
SATA3_3 SATA3_2 SATA3_1 SATA3_0
