ASROCK B150M-ITX User Manual

52
Español

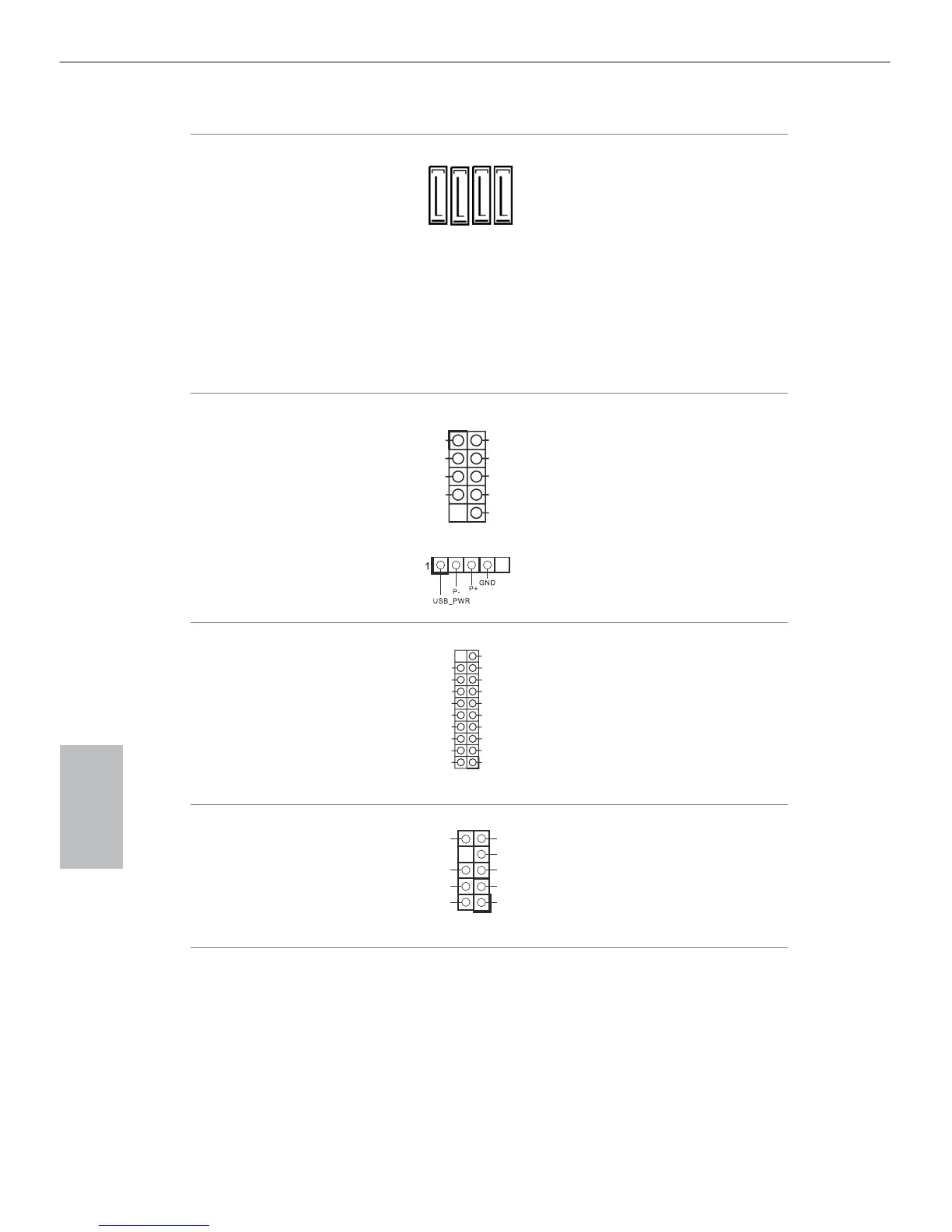

Conectores Serie ATA3
(SATA3_0:
consulte la pág.1, N.º 12)
(SATA3_1:
consulte la pág.1, N.º 13)
(SATA3_2:
consulte la pág.1, N.º 14)
(SATA3_3:
consulte la pág.1, N.º 15)
Estos cuatro conectores
SATA3 son compatibles
con cables de datos SATA
para dispositivos de
almacenamiento interno
con una velocidad de
transferencia de datos de
hasta 6,0 Gb/s.
Cabezales USB 2.0
(USB_9_10 de 9 contactos)
(consulte la pág.1, N.º 6)
(USB11 de 4 contactos)
(consulte la pág.1, N.º 18)
Esta placa base tiene una
base de conexiones y un
puerto. Cada cabezal USB
2.0 admite dos puertos.
Cabezal USB 3.0
(USB3_7_8 de 19
contactos)
(consulte la pág.1, N.º 7)
Además de cuatro puertos
USB 3.0 en el panel I/O,
esta placa base contiene un
cabezal. Cada cabezal USB
3.0 admite dos puertos.
Cabezal de audio del panel
frontal
(HD_AUDIO1 de 9 pines)
(consulte la pág.1, N.º 17)
Este cabezal se utiliza para
conectar dispositivos de
audio al panel de audio
frontal.
J_SENS E
OUT2_L
MIC_RET
PRESENCE#
GN D
OUT2_R
MIC2_R
MIC2_L
OUT_RET
1
DUMMY
GND GND
P+
P-
P+
P-
USB_PWR
USB_PWR
1
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
SATA3_3 SATA3_2 SATA3_1 SATA3_0
