ASROCK B150M-ITX User Manual

92
한 국 어

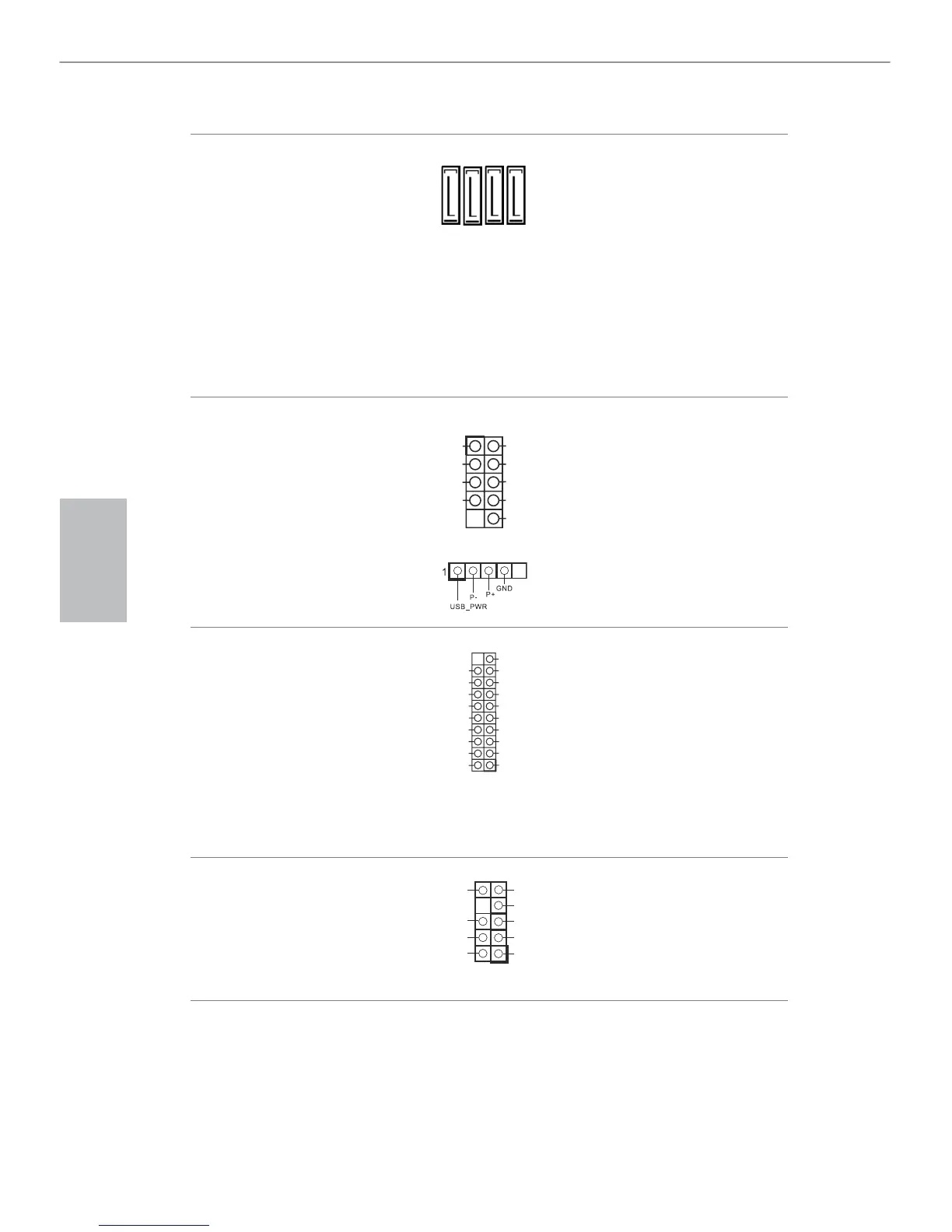

시리얼 ATA3 커넥터
(SATA3_0:
1 페이지 , 12 번 항목 참조 )
(SATA3_1:
1 페이지 , 13 번 항목 참조 )
(SATA3_2:
1 페이지 , 14 번 항목 참조 )
(SATA3_3:
1 페이지 , 15 번 항목 참조 )
이들 네 개의 SATA3 커
넥터는 최대 6.0 Gb/s
데이터 전송 속도를 제
공하는 내부 저장 장치
용 SATA 데이터 케이
블을 지원합니다 .
USB 2.0 헤더
(9 핀 USB_9_10)
(1 페이지 , 6 번 항목 참조 )
(4 핀 USB11)
(1 페이지 , 18 번 항목 참조 )
이 마더보드에는 헤더
한 개와 포트 한 개가
탑재되어 있습니다 .
각 USB 2.0 헤더는 포트
두 개를 지원할 수 있
습니다 .
USB 3.0 헤더
(19 핀 USB3_7_8)
(1 페이지 , 7 번 항목 참조 )
I/O 패널에 USB 3.0 포
트 네 개가 탑재되어
있을 뿐 아니라 마더보
드에 헤더 한 개가 탑
재되어 있습니다 . 각
USB 3.0 헤더는 포트
두 개를 지원할 수 있
습니다 .
전면 패널 오디오 헤더
(9 핀 HD_AUDIO1)
(1 페이지 , 17 번 항목 참조 )
이 헤더는 오디오 장치
를 전면 오디오 패널에
연결하는 데 사용됩니
다 .
J_SENS E
OUT2_L
MIC_RET
PRESENCE#
GN D
OUT2_R
MIC2_R
MIC2_L
OUT_RET
1
DUMMY
GND GND
P+
P-
P+
P-
USB_PWR
USB_PWR
1
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
SATA3_3 SATA3_2 SATA3_1 SATA3_0
