179
B360 Pro4
Polski

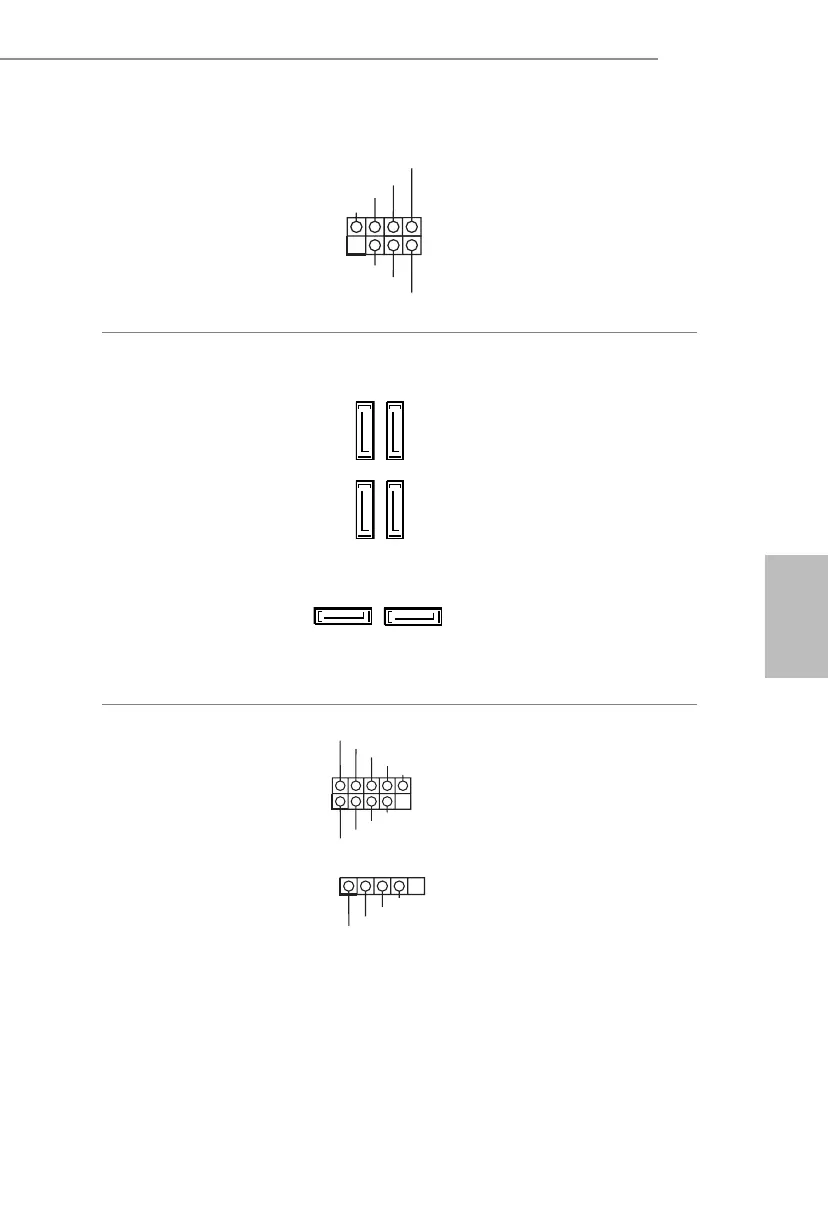

Dioda LED zasilania i
złącze główkowe głośnika
(7-pinowe SPK_PLED1)
(sprawdź s.1, Nr 12)
Podłącz to tego złącza
główkowego diodę LED
zasilania obudowy i głośnik
obudowy .
Złącza Serial ATA3
(SATA3_0:
sprawdź s.1, Nr 11
(SATA3_1:
sprawdź s.1, Nr 10
(SATA3_2:
sprawdź s.1, Nr 9)
(SATA3_3:
sprawdź s.1, Nr 8)
(SATA3_4:
sprawdź s.1, Nr 13)
(SATA3_5:
sprawdź s.1, Nr 14)
Te sześć złączy SATA3
obsługuje kable danych SATA
dla zewnętrznych urządzeń
pamięci z szybkością transferu
danych do 6,0 Gb/s.
* Jeśli gniazdo M2_1 jest zajęte
przez urządzenie M.2 typu
SATA, zostanie wyłączone
SATA3_5.
* Jeśli gniazdo M2_2 jest zajęte
przez urządzenie M.2 typu
SATA, zostanie wyłączone
SATA3_0.
Złącza główkowe USB 2.0
(9-pinowe USB_3_4)
(sprawdź s.1, Nr 18)
(4-pinowe USB_5)
(sprawdź s.1, Nr 19)
Na tej płycie głównej znajdują
się dwa złącza główkowe USB
2.0.
1
+5V
DUMMY
PLED+
PLED+
PLED-
DUMMY
SPEAKER
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
SATA3_4
SATA3_5
SATA3_2 SATA3_3
SATA3_0 SATA3_1
GND
P+
P-
USB_PWR
1
