Polski

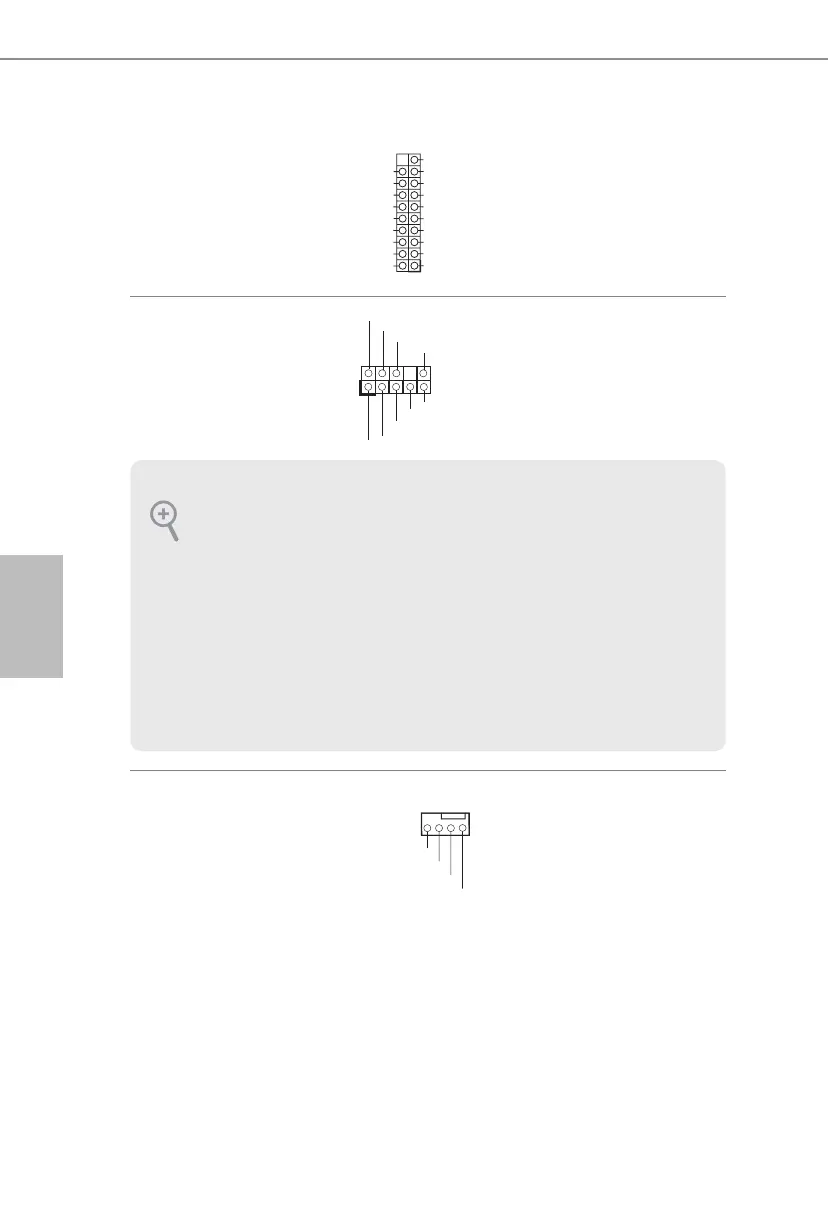

Złącze główkowe USB 3.1
Gen1
(19-pinowe USB3_3_4)
(sprawdź s.1, Nr 7)
Na tej płycie głównej znajduje
się jedno złącze główkowe. To
złącze główkowe USB 3.1 Gen1
może obsługiwać dwa porty.
Złącze główkowe audio
panelu przedniego
(9-pinowe HD_AUDIO1)
(sprawdź s.1, Nr 22)
To złącze główkowe służy do
podłączania urządzeń audio do
przedniego panelu audio.
Złącza wentylatora
obudowy/wentylatora
pompy wodnej
(4-pinowe CHA_FAN1/
WP)
(sprawdź s.1, Nr 17)
(4-pinowe CHA_FAN2/
WP)
(sprawdź s.1, Nr 2)
(4-pinowe CHA_FAN3/
WP)
(sprawdź s.1, Nr 16)
Podłącz przewody wentylatora
do złączy wentylatora i dopasuj
czarny przewód do styku masy.
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
1. High Denition Audio obsługuje wykrywanie gniazda, ale aby działać prawidłowo
przewód panelu na obudowie musi obsługiwać HDA. W celu instalacji systemu należy
wykonać instrukcje z naszego podręcznika i podręcznika obudowy.
2. Jeśli używany jest panel audio AC’97, należy go zainstalować w złączu główkowym
audio panelu przedniego, poprzez wykonanie wymienionych poniżej czynności:
A. Podłącz Mic_IN (MIC) do MIC2_L.
B. Podłącz Audio_R (RIN) do OUT2_R i Audio_L (LIN) do OUT2_L.
C. Podłącz uziemienie (GND) do uziemienia (GND).
D. MIC_RET i OUT_RET służą wyłącznie dla panelu audio HD. Nie należy ich
podłączać dla panelu audio AC’97.
E. Aby uaktywnić mikrofon przedni, przejdź do zakładki “FrontMic” w panelu Realtek
Control i wyreguluj “Głośność nagrywania”.
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
