181
B360 Pro4
Polski

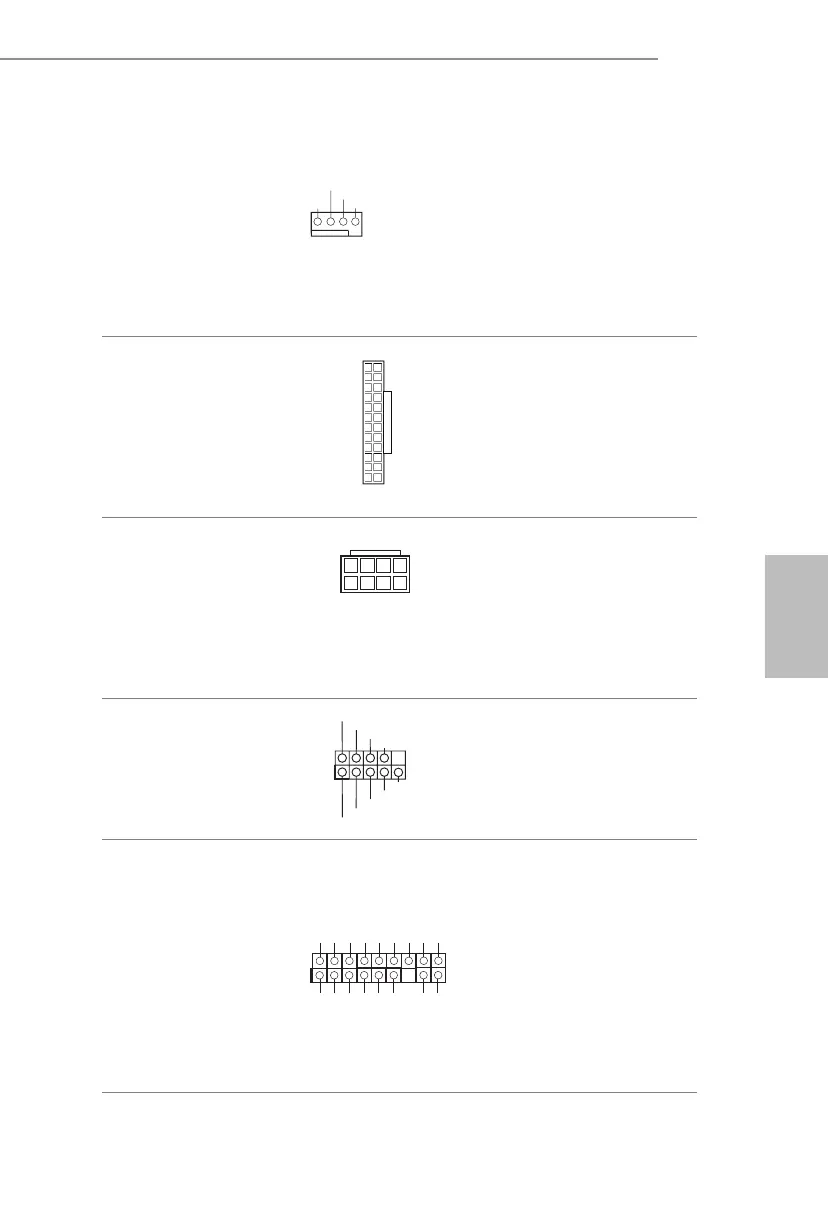

Złącze wentylatora CPU
(4-pinowe CPU_FAN1)
(sprawdź s.1, Nr 3)
Ta płyta główna udostępnia
4-pinowe złącze wentylatora
CPU (Cichy wentylator). Jeśli
planowane jest podłączenie
3-pinowego wentylatora CPU,
należy je podłączyć do pinów
1-3.
Złącze zasilania ATX
(24-pinowe ATXPWR1)
(sprawdź s.1, Nr 6)
Ta płyta główna udostępnia
24-pinowe złącze zasilania
ATX. W celu użycia
20-pinowego zasilacza ATX,
należy podłączyć je wzdłuż
pinu 1 i pinu 13.
Złącze zasilania ATX 12V
(8-pinowe ATX12V1)
(sprawdź s.1, Nr 1)
Ta płyta główna udostępnia
8-pinowe złącze zasilania ATX
12V. W celu użycia 4-pinowego
zasilacza ATX, należy
podłączyć je wzdłuż pinu 1 i
pinu 5.
Złącze główkowe portu
szeregowego
(9-pinowe COM1)
(sprawdź s.1, Nr 21)
To złącze główkowe COM1
obsługuje moduł portu
szeregowego.
Złącze główkowe TPM
(17-pinowe TPMS1)
(sprawdź s.1, Nr 20)
To złącze obsługuje system Trusted
Platform Module (TPM), który
może bezpiecznie przechowywać
klucze, certykaty cyfrowe, hasła i
dane. System TPM pomaga także
w zwiększeniu zabezpieczenia
sieci, ochronie cyfrowych danych
osobowych i zapewnieniu
integralności platformy.
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
GND
FAN_VOLTAGE
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
12
1
24
13
5
1
8
4
1
GN D SM B_DATA_MAIN
LA D 2
LA D 1
GN D
S_ PWRDWN#
SE RIRQ#
GN D
PC ICLK
PC IRST#
LA D 3
+3 V
LA D 0
+3 VSB
GN D
FR AME
SM B_CLK_MAIN
