B360M Pro4

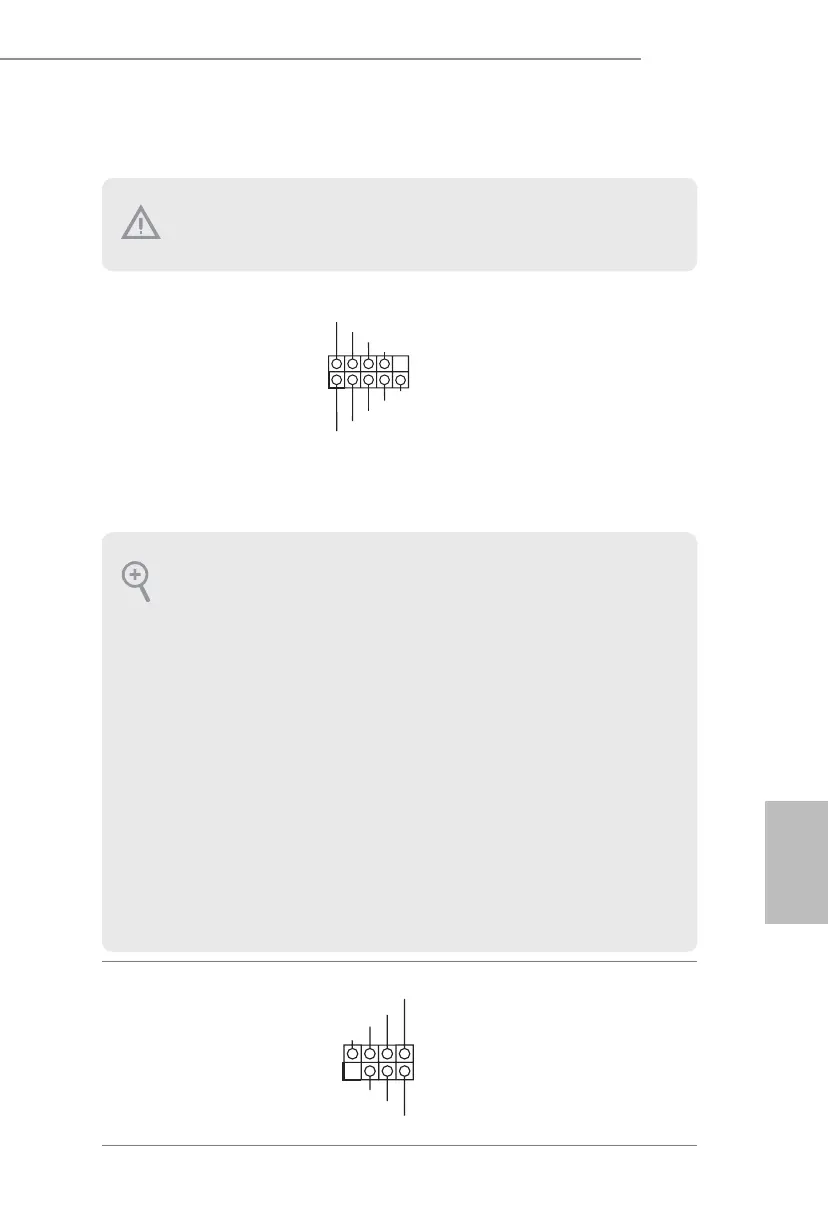

1.4 Header e connettori su scheda
Header sul pannello del
sistema
(PANEL1 a 9 pin)
(vedere pag. 1, n. 17)
Collegare l'interruttore
dell'alimentazione,
l'interruttore di reset e
l'indicatore dello stato del
sistema sullo chassis su questo
header secondo la seguente
assegnazione dei pin. Annotare
i pin positivi e negativi prima
di collegare i cavi.
Collegamento altoparlante
e intrusione telaio
(SPK_CI1 a 7 pin)
(vedere pag. 1, n. 16)
Collegare l’intrusione tel-
aio e l’altoparlante a questo
collegamento.
PWRBTN (interruttore di alimentazione):
collegare all'interruttore dell'alimentazione sul pannello anteriore dello chassis. È possibile
congurare il modo in cui spegnere il sistema utilizzando l'interruttore dell'alimentazione.
RESET (interruttore di reset):
collegare all'interruttore di reset sul pannello anteriore dello chassis. Premere l'interruttore
di reset per riavviare il computer se il computer si blocca e non riesce ad eseguire un
normale riavvio.
PLED (LED alimentazione del sistema):
collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il
LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare quando il
sistema si trova nello stato di sospensione S1/S3. Il LED è spento quando il sistema si trova
nello stato di sospensione S4 o quando è spento (S5).
HDLED (LED di attività disco rigido):
collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è ac-
ceso quando il disco rigido sta leggendo o scrivendo dati.
Il design del pannello anteriore può cambiare a seconda dello chassis. Un modulo di pan-
nello anteriore è composto principalmente da interruttore di alimentazione, interruttore
di reset, LED di alimentazione, LED di attività disco rigido, altoparlante, ecc. Quando
si collega il modulo del pannello anteriore dello chassis a questo header, accertarsi che le
assegnazioni del lo e le assegnazioni del pin corrispondano correttamente.
Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del
jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header
e connettori provocherà danni permanenti alla scheda madre.
GND
RESET#
PWRBTN#
PLED-
PLED+
GND
HDLED-
HDLED+
1
GND
1
+5V
DUMMY
SIGNAL
GND
DUMMY
SPEAKER
DUMMY
