ASROCK B360M Pro4 - Page 73

71
Español
B360M Pro4

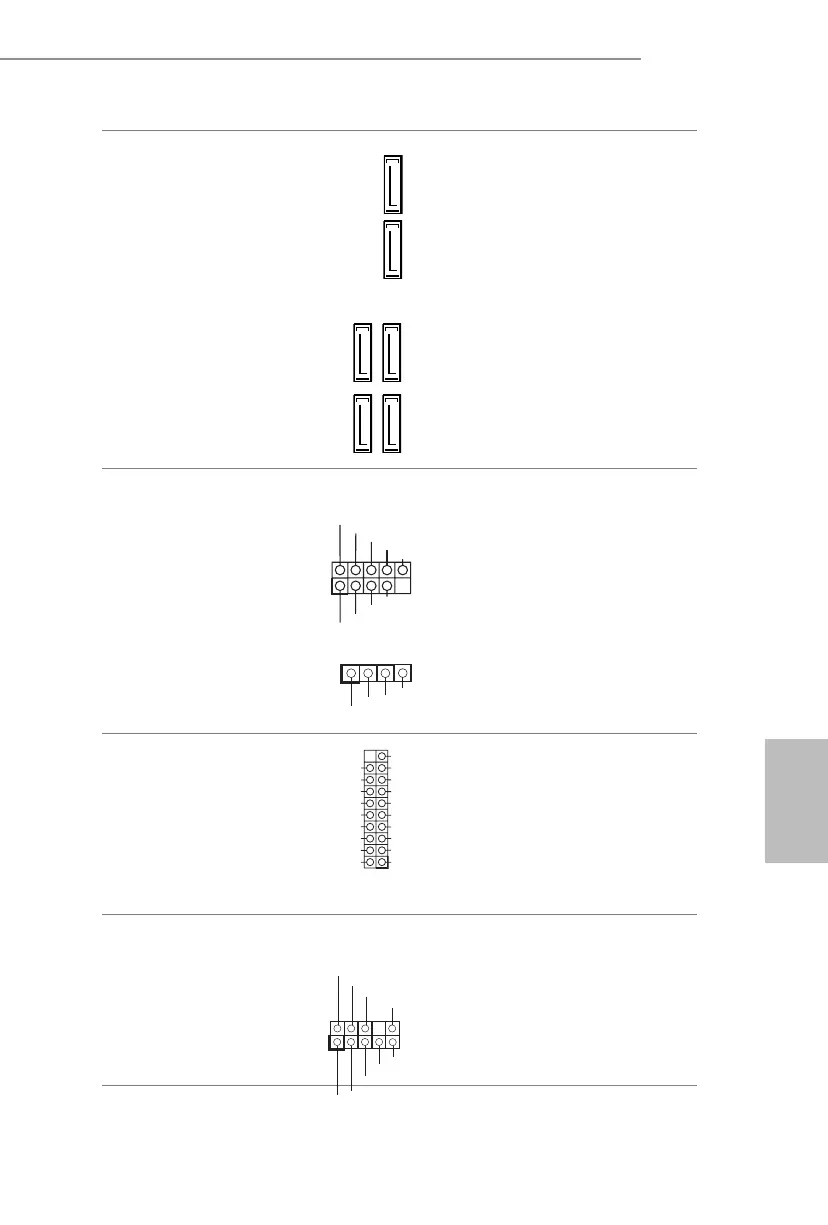

Conectores Serie ATA3
(SATA3_0:
consulte la pág.1, Nº 8)
(SATA3_1:
consulte la pág.1, Nº 9)
(SATA3_2:
consulte la pág.1, Nº 11)
(SATA3_3:
consulte la pág.1, Nº 12)
(SATA3_4:
consulte la pág.1, Nº 14)
(SATA3_5:
consulte la pág.1, Nº 13)
Estos seis conectores
SATA3 son compatibles
con cables de datos SATA
para dispositivos de
almacenamiento interno
con una velocidad de
transferencia de datos de
hasta 6,0 Gb/s.
Si M2_2 se ocupa con
un dispositivo M.2 de
tipo SATA, SATA3_1 se
deshabilitará.
Cabezales USB 2.0
(USB3_4 de 9 contactos)
(consulte la pág.1, Nº 18)
(USB5 de 4 contactos)
(consulte la pág.1, Nº 19)
Hay dos bases de
conexiones en esta placa
base.
Cabezal USB 3.1 Gen1
(USB3_5_6 de 19
contactos)
(consulte la pág.1, Nº 7)
Esta placa base tiene otra
base de conexiones. Esta
base de conexiones USB 3.1
Gen1 admite dos puertos.
Cabezal de audio del panel
frontal
(HD_AUDIO1 de 9
contactos)
(consulte la pág.1, Nº 22)
Este cabezal se utiliza para
conectar dispositivos de
audio al panel de audio
frontal.
1
IntA_ PB_D +
Dummy
IntA_ PB_D -
GND
IntA_ PB_S STX +
GND
IntA_ PB_S STX -
IntA_ PB_S SRX +
IntA_ PB_S SRX -
VbusVbus
Vbus
IntA_ PA_S SRX -
IntA_ PA_S SRX +
GND
IntA_ PA_S STX -
IntA_ PA_S STX +
GND
IntA_ PA_D -
IntA_ PA_D +
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
SATA3_4 SATA3_5
SATA3_2 SATA3_3
SATA3_1
SATA3_0
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
1
USB_PWR
P-
P+
GND
