ASROCK B360M Pro4 - Page 75

73
Español
B360M Pro4

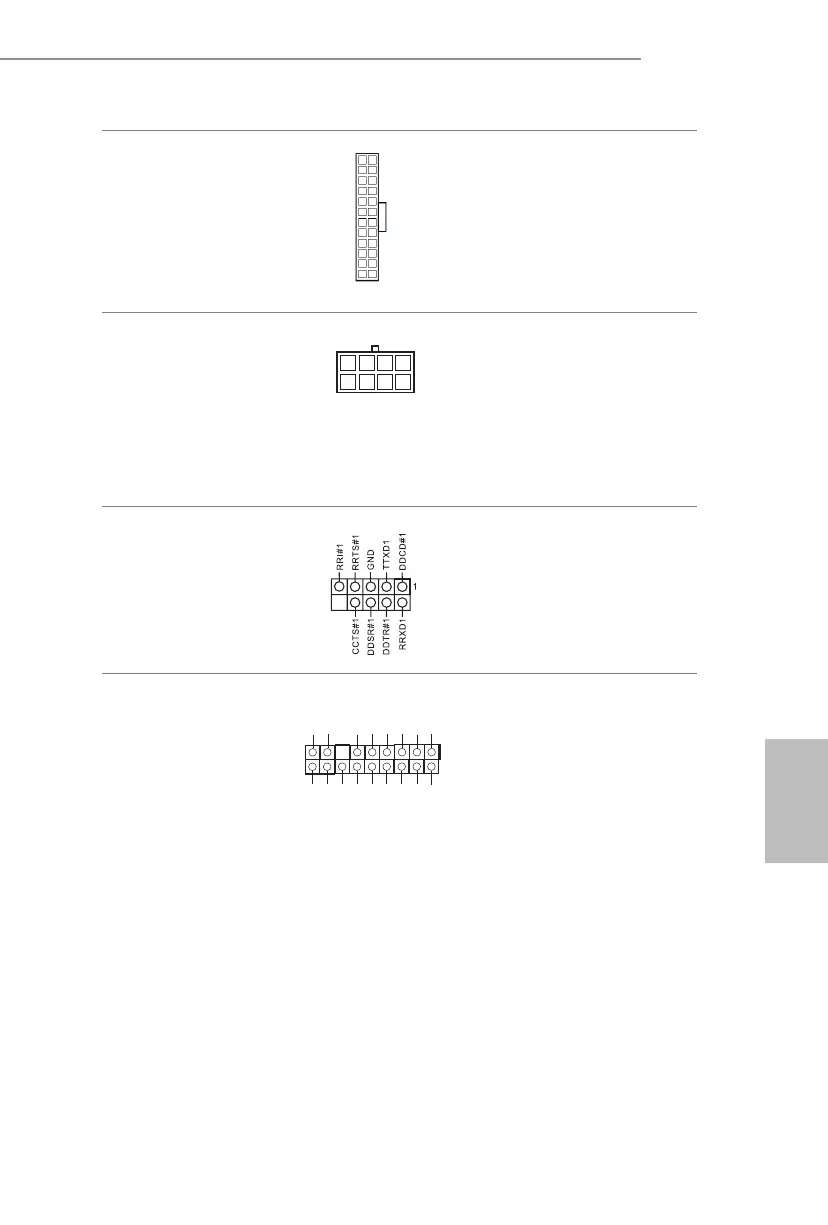

Conector de alimentación
ATX
(ATXPWR1 de 24
contactos)
(consulte la pág.1, Nº 6)
Esta placa base contiene un
conector de alimentación
ATX de 24 contactos.
Para utilizar una toma de
alimentación ATX de 20
contactos, conéctela en los
contactos del 1 al 13.
Conector de alimentación
ATX de 12V
(ATX12V1 de 8 contactos)
(consulte la pág.1, Nº 1)
Esta placa base contiene un
conector de alimentación
ATX de 12V y 8 contactos.
Para utilizar una toma de
alimentación ATX de 4
contactos, conéctela en los
contactos del 1 al 5.
Cabezal de puerto serie
(COM1 de 9 contactos)
(consulte la pág.1, Nº 21)
Este cabezal COM1 admite
un módulo de puerto serie.
Cabezal TPM
(TPMS1 de 17 contactos)
(consulte la pág.1, Nº 20)
Este conector es compatible con el
sistema Módulo de Plataforma Se-
gura (TPM, en inglés), que puede
almacenar de forma segura claves,
certicados digitales, contraseñas
y datos. Un sistema TPM también
ayuda a aumentar la seguridad
en la red, protege las identidades
digitales y garantiza la integridad
de la plataforma.
1
GN D
SM B _DATA_MAIN
LA D 2
LA D 1
GN D
S_ P WRDWN #
SE R IRQ #
GN
D
P C I C L K
P C I RST #
LA D 3
+3 V
LA D 0
+3VS B
GN D
FR A M E
SM B _CLK_MAIN
5
1
8
4
12
1
24
13
