ASROCK B365M-ITX/ac User Manual

129
B365M-ITX/ac
简体中文
简体中文

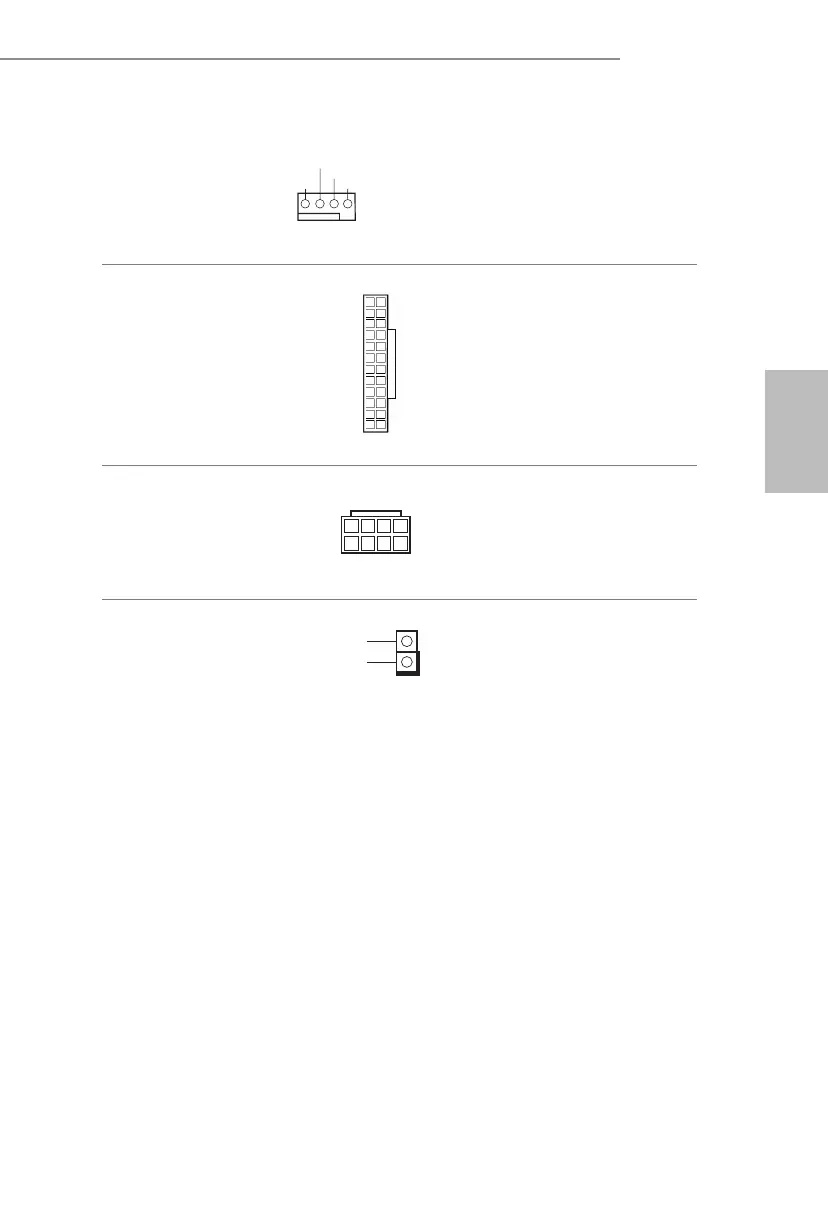

CPU 风扇接口
(4 针 CPU_FAN1)
（见第 1 页， 第 3 个）
GND
FAN_VOLTAGE
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
此主板提供 4 针 CPU 风扇
（静音风扇）接口。如果您
打算连接 3 针 CPU 风扇，请
将它连接到针脚 1-3。
ATX 电源接口
(24 针 ATXPWR1)
（见第 1 页，第 5 个）
12
1
24
13
此主板提供 24 针 ATX 电源
接口。
ATX 12V 电源接口
(4 针 ATX12V1)
（见第 1 页，第 1 个）
5
1
8
4
请将 ATX 12V 电源连接到此
接口。
机箱侵入接脚
(2 针 CI1)
（见第 1 页，第 15 个）
1
Signal
GND
此主板支持 CASE OPEN（机
箱打开）检测功能 - 检测机
箱盖是否拆下。此功能需要
采用侵入检测设计的机箱。
