ASROCK B365M-ITX/ac User Manual

39
B365M-ITX/ac
Deutsch

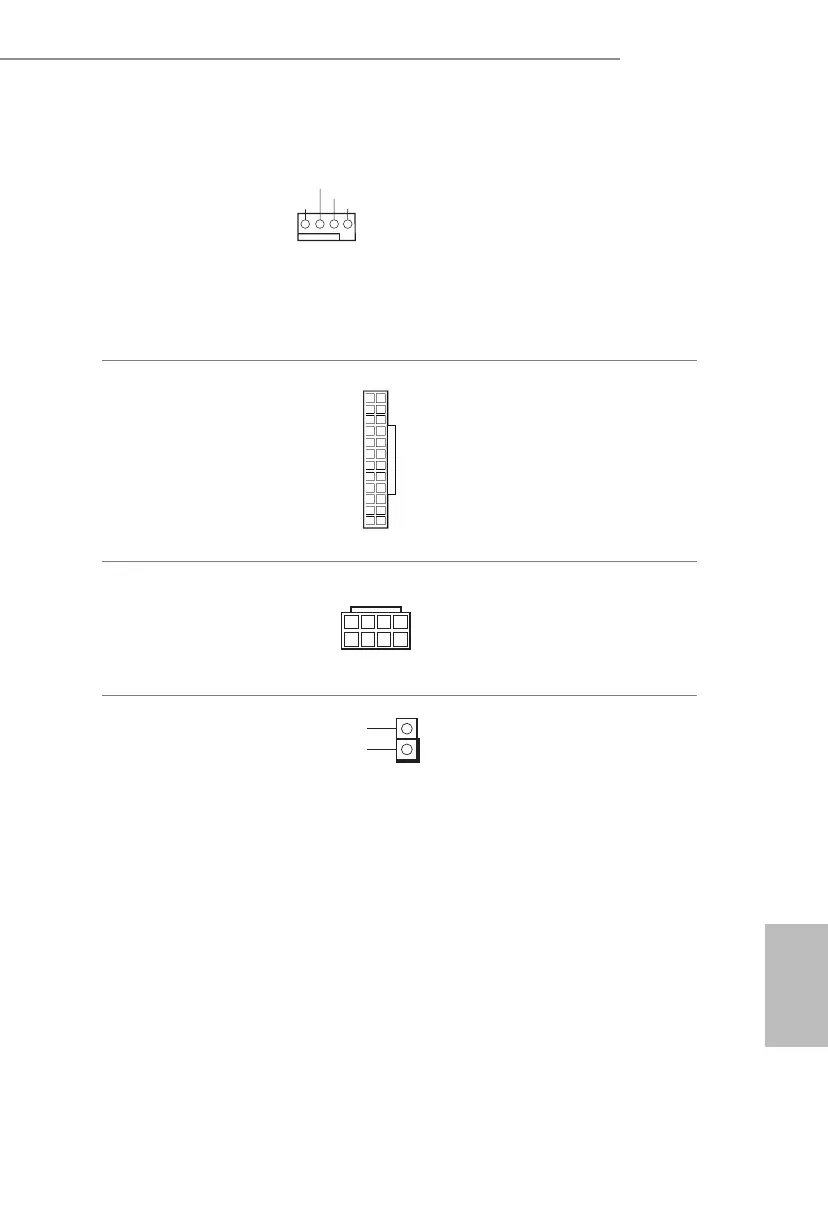

CPU-Lüeranschluss
(4-polig, CPU_FAN1)
(siehe S. 1, Nr. 3)
GND
FAN_VOLTAGE
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
Dieses Motherboard bietet
einen 4-poligen CPU-
Lüeranschluss (lautloser
Lüer). Falls Sie einen
3-poligen CPU-Lüer
anschließen möchten,
verbinden Sie ihn bitte mit
Kontakt 1 bis 3.
ATX-Netzanschluss
(24-polig, ATXPWR1)
(siehe S. 1, Nr. 5)
12
1
24
13
Dieses Motherboard bietet
einen 24-poligen ATX-
Netzanschluss.
ATX-12-V-Netzanschluss
(4-polig, ATX12V1)
(siehe S. 1, Nr. 1)
5
1
8
4
An diesen Anschluss schließen
Sie ein ATX-12 V-Netzteil an.
Gehäuseeingri-Stileiste
(2-polig, CI1)
(siehe S. 1, Nr. 15)
1
Signal
GND
Dieses Motherboard
unterstützt die Gehäuse-
oen-Erkennung, die erkennt,
wenn die Gehäuseabdeckung
entfernt wurde. Diese
Funktion setzt ein Gehäuse mit
Gehäuseeingrierkennungsdesign
voraus.
