ASROCK B365M-ITX/ac User Manual

38
Deutsch

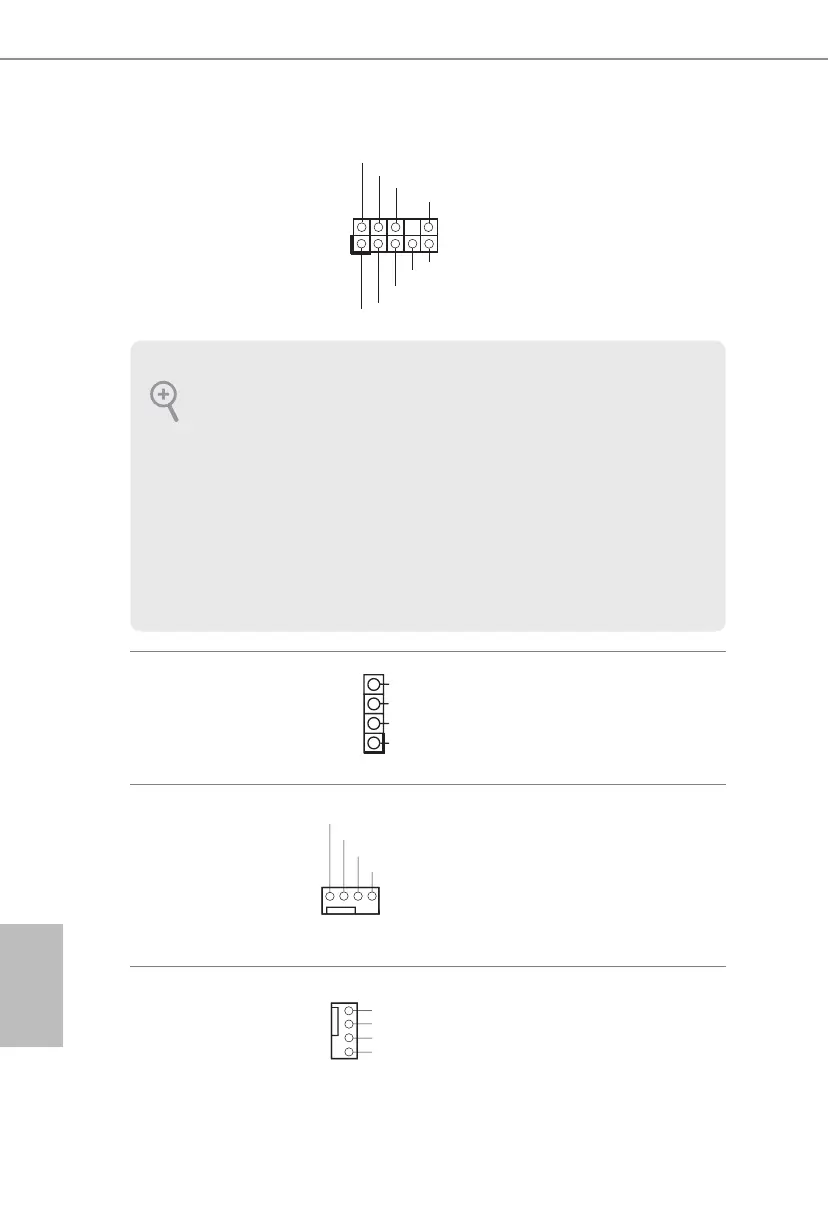

Audiostileiste
(Frontblende)
(9-polig, HD_AUDIO1)
(siehe S. 1, Nr. 17)
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
Diese Stileiste dient dem
Anschließen von Audiogeräten
an der Frontblende.
Gehäuselautsprecher-
stileiste
(4-polig, SPEAKER1)
(siehe S. 1, Nr. 16)
DUMMY
SPEAKER
1
DUMMY
+5V
Bitte verbinden Sie den
Gehäuselautsprecher mit dieser
Stileiste.
Anschluss für Ge-
häuselüer /
Wasserpumpenlüer
(4-polig, CHA_FAN1/
WP)
(siehe S. 1, Nr. 2)
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
Bitte verbinden Sie die
Lüerkabel mit den
Lüeranschlüssen; der
schwarze Draht gehört zum
Erdungskontakt.
Gehäuselüeranschluss
(4-polig, CHA_FAN2)
(siehe S. 1, Nr. 13)
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
1
2
3
4
Bitte verbinden Sie die
Lüerkabel mit den
Lüeranschlüssen; der
schwarze Draht gehört zum
Erdungskontakt.
1. High Denition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch
HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer
Anleitung und der Anleitung zum Gehäuse.
2. Bei Nutzung eines AC’97-Audiopanels dieses bitte anhand folgender Schritte an der Audios-
tileiste der Frontblende installieren:
A. Mic_IN (Mikrofon) mit MIC2_L verbinden.
B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.
C. Erde (GND) mit Erde (GND) verbinden.
D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie nicht
für das AC’97-Audiopanel verbinden.
E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes Mikrofon)“-Register
in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnahmelautstärke)“ an.
