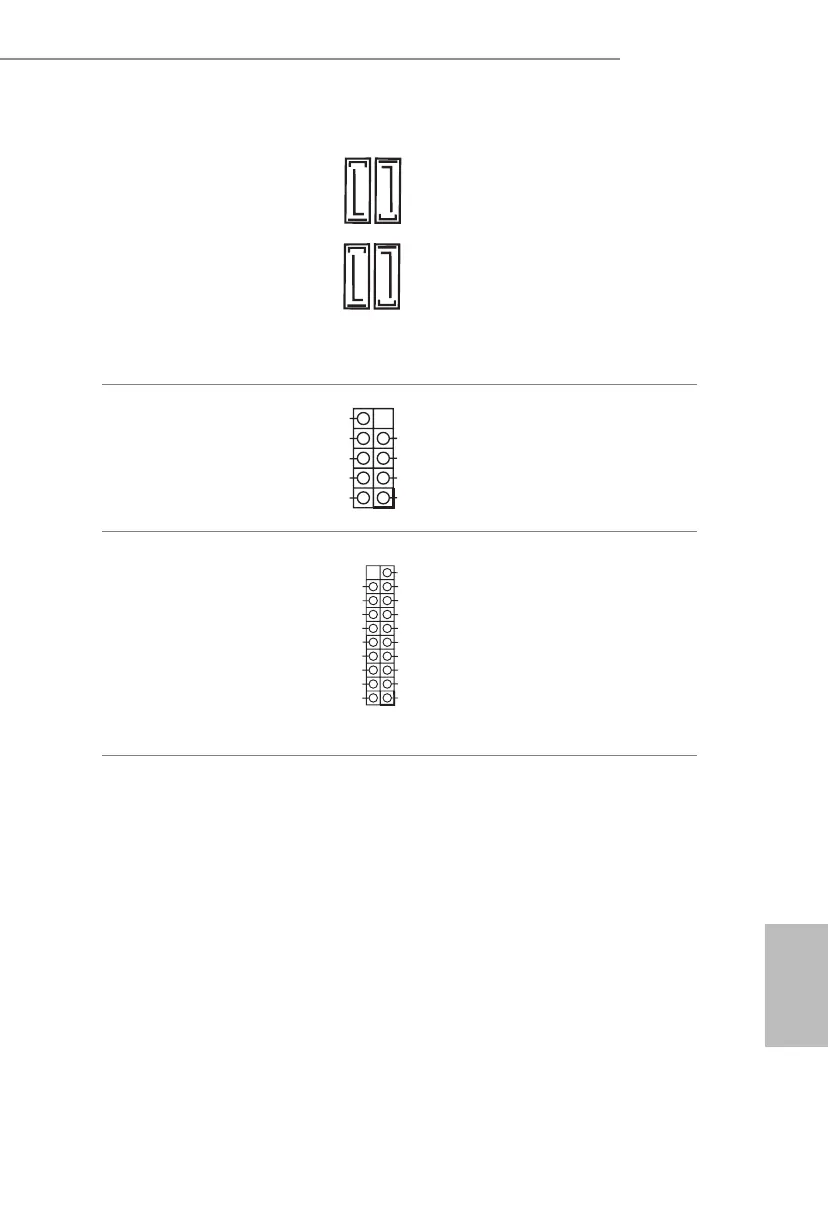

Serial-ATA-III-Anschlüsse
(SATA3_0:
siehe S. 1, Nr. 8)
(SATA3_1:
siehe S. 1, Nr. 7)
(SATA3_2:
siehe S. 1, Nr. 10)
(SATA3_3:
siehe S. 1, Nr. 9)
Diese vier SATA-III-Anschlüsse
unterstützen SATA-Datenkabel
für interne Speichergeräte mit
einer Datenübertragungsgesch
windigkeit bis 6,0 Gb/s.
USB 2.0-Stileiste
(9-polig, USB_1_2)
(siehe S. 1, Nr. 12)
Es gibt eine USB-2.0-Stileiste
an diesem Motherboard. Diese
USB 2.0-Stileiste unterstützt
zwei Ports.
USB 3.1 Gen1-Stileiste
(19-polig, USB3_5_6)
(siehe S. 1, Nr. 6)
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
Es gibt eine Stileiste an
diesem Motherboard. Diese
USB-3.1-Gen1-Stileiste kann
zwei Ports unterstützen.
SA TA3_ 3
SA TA3_ 2
SA TA3_ 1
SA TA3_ 0
DUMMY
GNDGND
+B
-B
+A
-A
USB_PWR
USB_PWR
1
