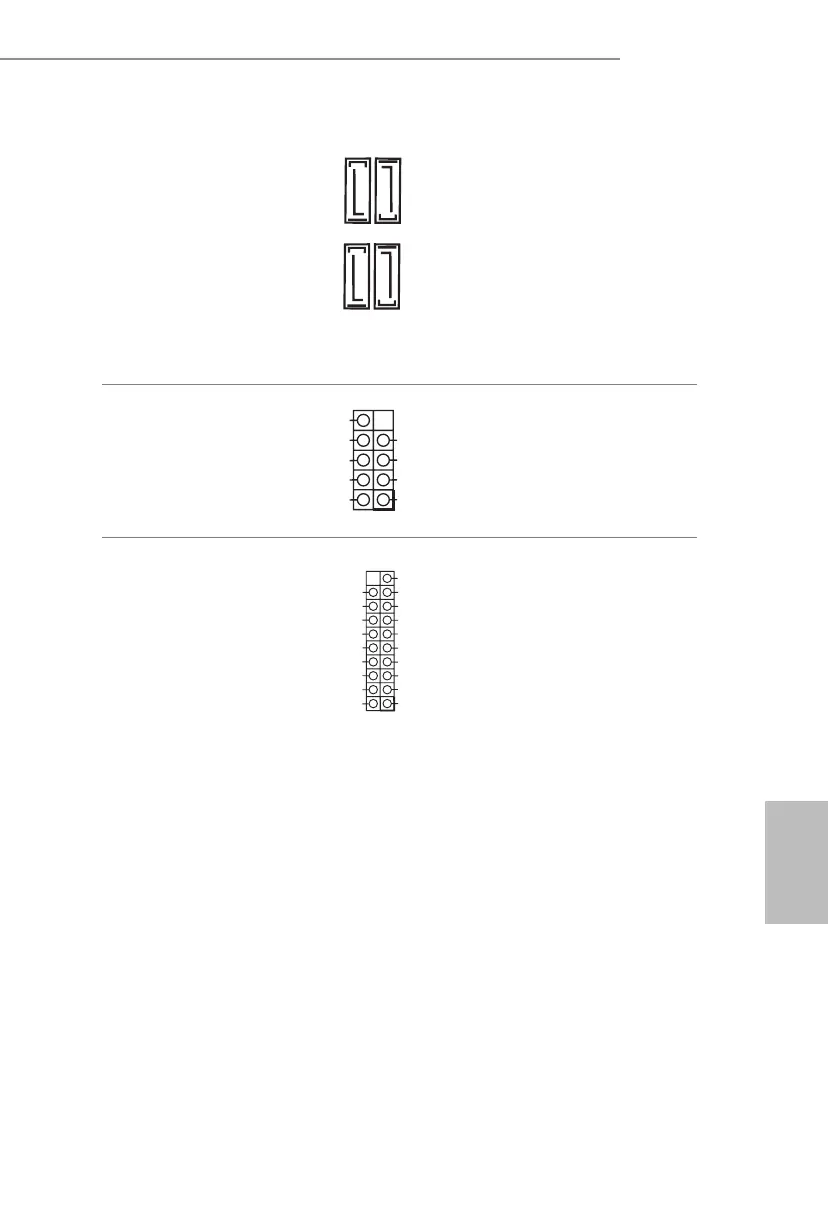

Connettori Serial ATA3
(SATA3_0:
vedere pag. 1, n. 8)
(SATA3_1:
vedere pag. 1, n. 7)
(SATA3_2:
vedere pag. 1, n. 10)
(SATA3_3:
vedere pag. 1, n. 9)
Questi quattro connettori
SATA3 supportano cavi
dati SATA per dispositivi di
archiviazione interna, con una
velocità di trasferimento dati
no a 6,0 Gb/s.
Connettore USB 2.0
(USB_1_2 a 9 pin)
(vedere pag. 1, n. 12)
Su questa scheda madre c’è un
connettore USB 2.0. Questo
connettore USB 2.0 può
supportare due porte.
Header USB 3.1 Gen1
(USB3_5_6 a 19 pin)
(vedere pag. 1, n. 6)
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
Su questa scheda madre c’è un
connettore. Questa basetta USB
3.1 Gen1 può supportare due
porte.
SA TA3_ 3
SA TA3_ 2
SA TA3_ 1
SA TA3_ 0
DUMMY
GNDGND
+B
-B
+A
-A
USB_PWR
USB_PWR
1
