58
Italiano

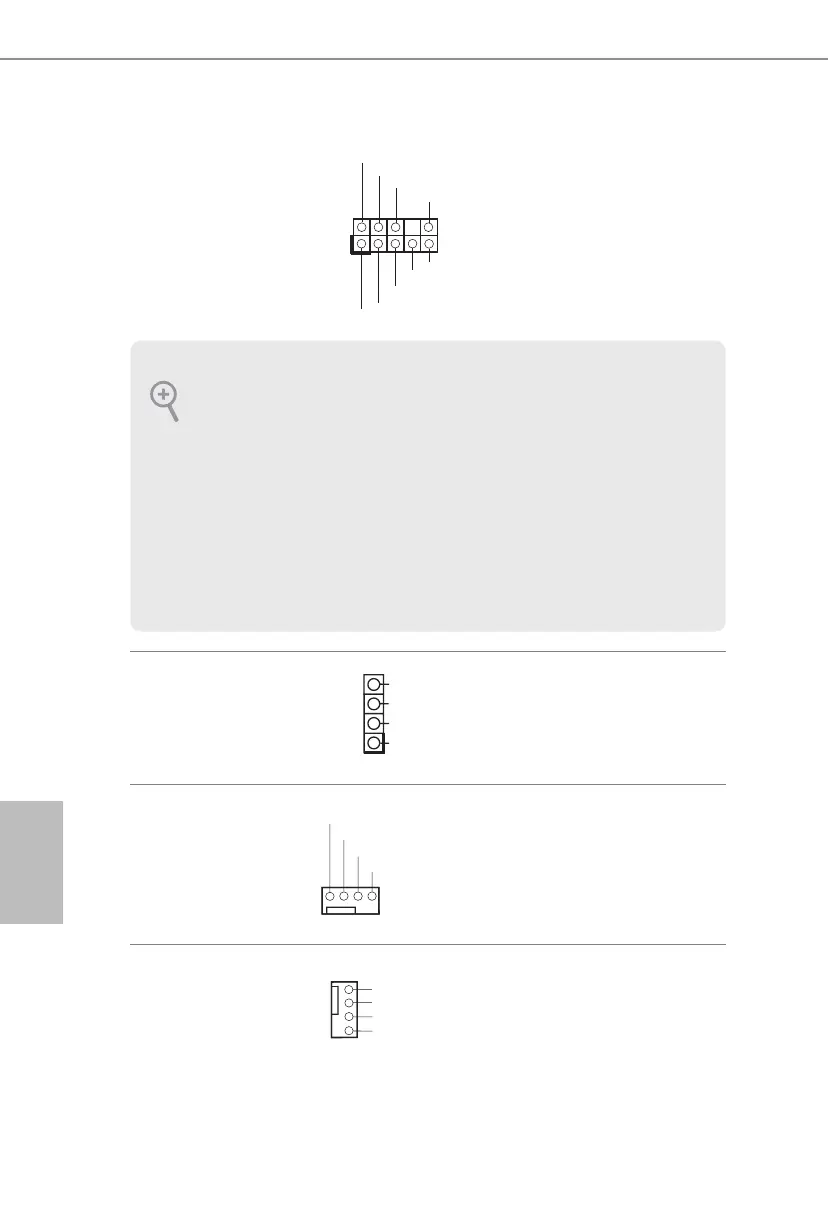

Header audio pannello
anteriore
(HD_AUDIO1 a 9 pin)
(vedere pag. 1, n. 17)
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
Questo header serve a collegare
i dispositivi audio al pannello
audio anteriore.
Header altoparlante chas-
sis
(SPEAKER1 a 4 pin)
(vedere pag. 1, n. 16)
DUMMY
SPEAKER
1
DUMMY
+5V
Collegare l'altoparlante dello
chassis a questo header.
Connettore ventola telaio /
ventola pompa dell’acqua
(CHA_FAN1/WP a 4 pin)
(vedere pag. 1, n. 2)
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
Collegare i cavi della ventola ai
connettori della ventola e far
corrispondere il lo nero al pin
di terra.
Connettore della ventola
dello chassis
(CHA_FAN2 a 4 pin)
(vedere pag. 1, n. 13)
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
1
2
3
4
Collegare i cavi della ventola ai
connettori della ventola e far
corrispondere il lo nero al pin
di terra.
1. L'audio ad alta denizione supporta le funzioni Jack sensing, ma il lo del pannello sullo chassis
deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel nostro
manuale e nel manuale dello chassis per installare il sistema.
2. Se si utilizza un pannello audio AC’97, installarlo sull'header audio del pannello anteriore
seguendo le fasi di seguito:
A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario collegarli
per il pannello audio AC’97.
E. Per attivare il microfono anteriore, andare alla scheda “FrontMic” nel pannello di controllo
Realtek e regolare il “Volume di registrazione”.
