ASROCK B365M-ITX/ac User Manual

59
B365M-ITX/ac
Italiano

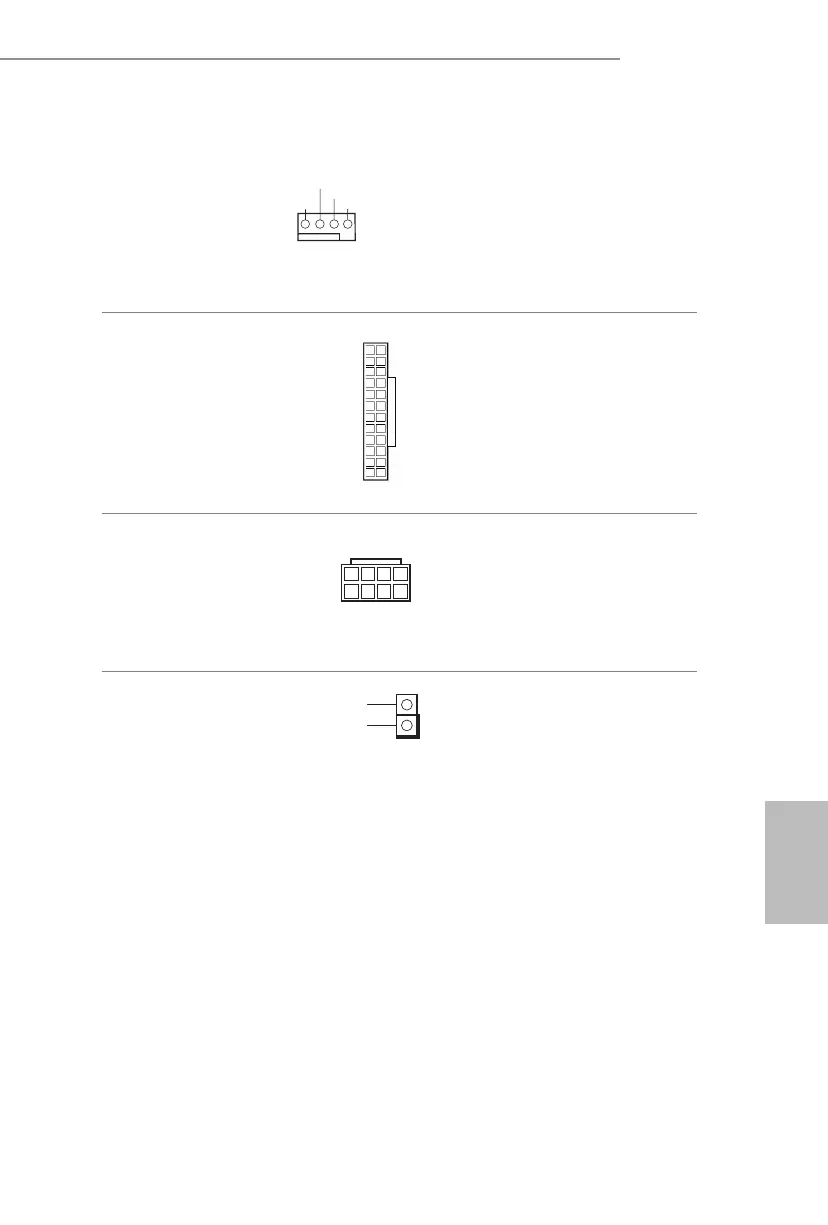

Connettore ventola CPU
(CPU_FAN1 a 4 pin)
(vedere pag. 1, n. 3)
GND
FAN_VOLTAGE
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
Questa scheda madre è dotata
di un connettore per la ventola
della CPU (Ventola silenziosa)
a 4 pin. Se si decide di collegare
una ventola della CPU a 3 pin,
collegarla al pin 1-3.
Connettore di
alimentazione ATX
(ATXPWR1 a 24 pin)
(vedere pag. 1, n. 5)
12
1
24
13
Questa scheda madre è
dotata di un connettore di
alimentazione ATX a 24 pin.
Connettore di
alimentazione
ATX da 12 V
(ATX12V1 a 4 pin)
(vedere pag. 1, n. 1)
5
1
8
4
Collegare un alimentatore ATX
a 12 V a questo connettore.
Header di intrusione nello
chassis
(CI1 a 2 pin)
(vedere pag. 1, n. 15)
1
Signal
GND
Questa scheda madre supporta
la funzionalità di rilevamento
CASE OPEN che rileva se il
coperchio dello chassis è stato
rimosso. Questa funzione
richiede uno chassis con
caratteristiche di rilevamento
di intrusione nello chassis.
