53
B550M Pro4
Deutsch

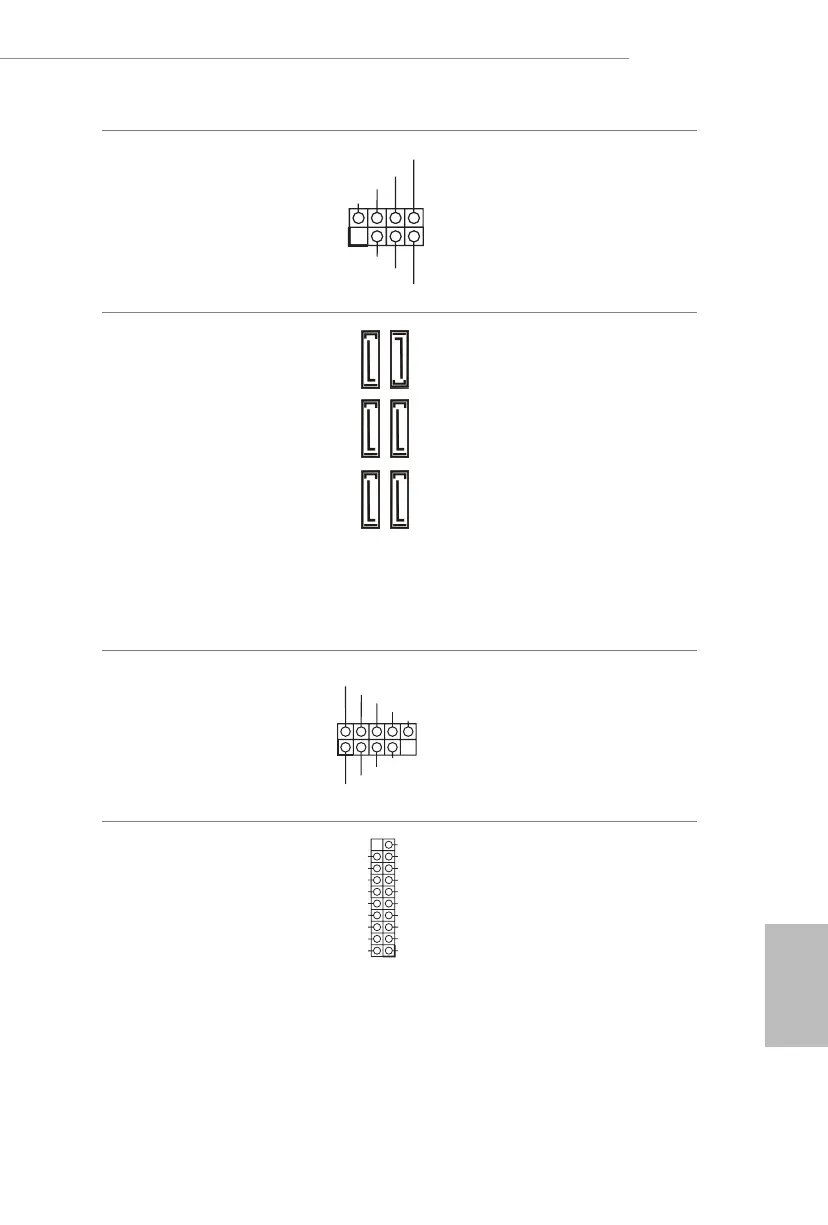

Betrieb-LED- und
Lautsprecher-Stileiste
(7-polig, SPK_PLED1)
(siehe S. 1, Nr. 17)
1
+5V
DUMMY
PLED+
PLED+
PLED-
DUMMY
SPEAKER
Bitte verbinden Sie die Betrieb-
LED des Gehäuses und den
Gehäuselautsprecher mit dieser
Stileiste.
Serial-ATA-III-Anschlüsse
(SATA3_1:
siehe S. 1, Nr. 11)
(SATA3_2:
siehe S. 1, Nr. 10)
(SATA3_3:
siehe S. 1, Nr. 13)
(SATA3_4:
siehe S. 1, Nr. 12)
(SATA3_5:
siehe S. 1, Nr. 14)
(SATA3_6:
siehe S. 1, Nr. 15)
SATA3_4 SATA3_3
SATA3_6 SATA3_5
SATA3_1 SATA3_2
Diese sechs SATA-III-Anschlüsse
unterstützen SATA-Datenkabel
für interne Speichergeräte mit
einer Datenübertragungs-
geschwindigkeit bis 6,0 Gb/s.
* M2_2, und SATA3_5_6 nutzen
Lanes gemeinsam. Wenn einer
von ihnen benutzt wird, wird der
andere deaktiviert.
USB 2.0-Stileisten
(9-polig, USB_3_4)
(siehe S. 1, Nr. 22)
(9-polig, USB_5_6)
(siehe S. 1, Nr. 23)
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
Es gibt zwei Stileisten an
diesem Motherboard. Jede USB
2.0-Stileiste kann zwei Ports
unterstützen.
USB 3.2 Gen1-Stileisten
(19-polig, F_USB3_1_2)
(siehe S. 1, Nr. 9)
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
Es gibt zwei Stileisten an diesem
Motherboard. Jede USB 3.2
Gen1-Stileiste kann zwei Ports
unterstützen.
