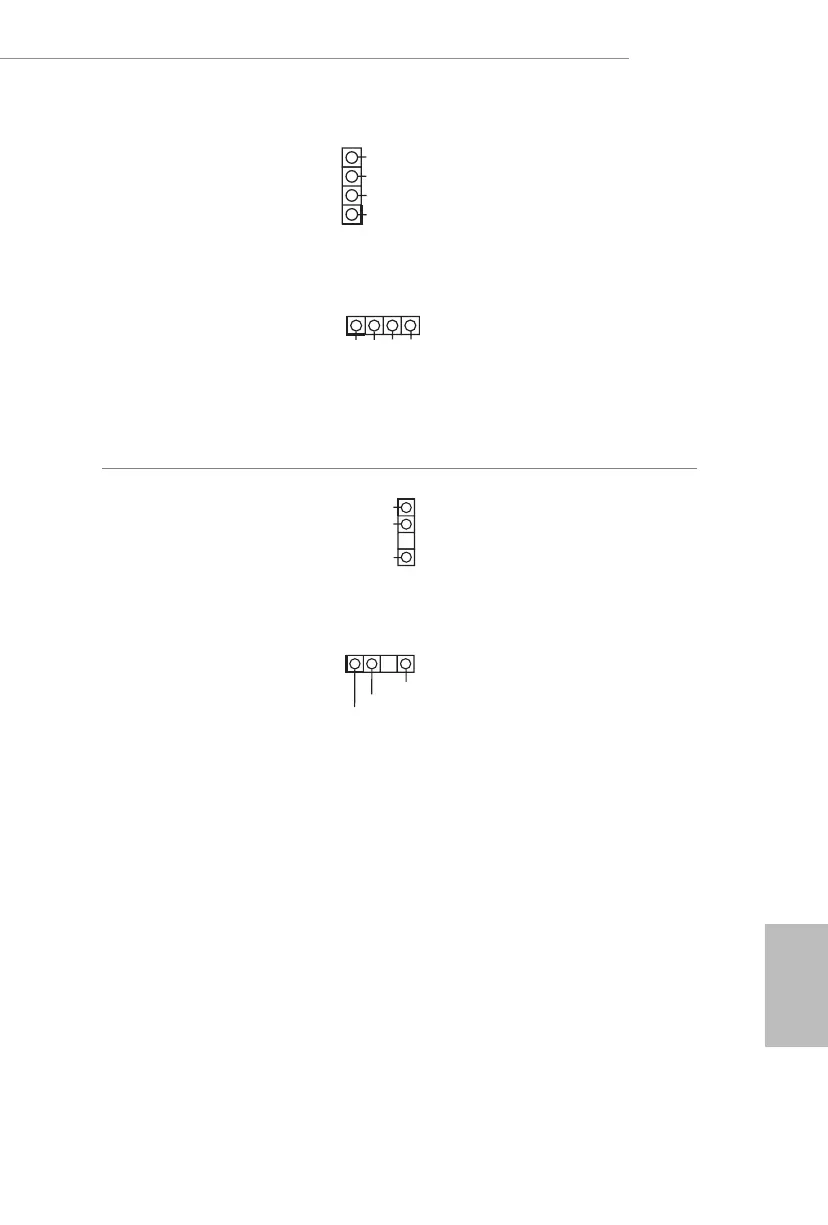

RGB-LED-Stileisten
(4-polig, RGB_LED1)
(siehe S. 1, Nr. 6)
(4-polig, RGB_LED2)
(siehe S. 1, Nr. 29)
12V GRB
1
12V
G
R
B
1
Diese beiden RGB-Stileisten
dienen dem Anschließen eines
RGB-LED-Erweiterungskabels, das
dem Nutzer die Auswahl zwischen
verschiedenen LED-Lichteekten
ermöglicht.
Achtung: Installieren Sie das
RGB-LED-Kabel niemals falsch
herum; andernfalls könnte das
Kabel beschädigt werden.
*Weitere Anweisungen zu diesen
beiden Stileisten nden Sie auf
Seite 42.
Adressierbare-LED-
Stileisten
(3-polig, ADDR_LED1)
(siehe S. 1, Nr. 7)
(3-polig, ADDR_LED2)
(siehe S. 1, Nr. 28)
VOUT
DO_ADDR
GN
D
1
VOUT
DO_ADDR
GND
1
Diese beiden Adressierbare-
LED -Stileisten dienen dem
Anschließen eines Adressierbare -
LED-Erweiterungskabels, das
dem Nutzer die Auswahl zwischen
verschiedenen LED-Lichteekten
ermöglicht.
Achtung: Installieren Sie das
Adressierbare-LED-Kabel
niemals falsch herum; andernfalls
könnte das Kabel beschädigt
werden.
*Weitere Anweisungen zu dieser
Stileiste nden Sie auf Seite 43.
