1.4 Header e connettori su scheda
Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper
su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori
provocherà danni permanenti alla scheda madre.

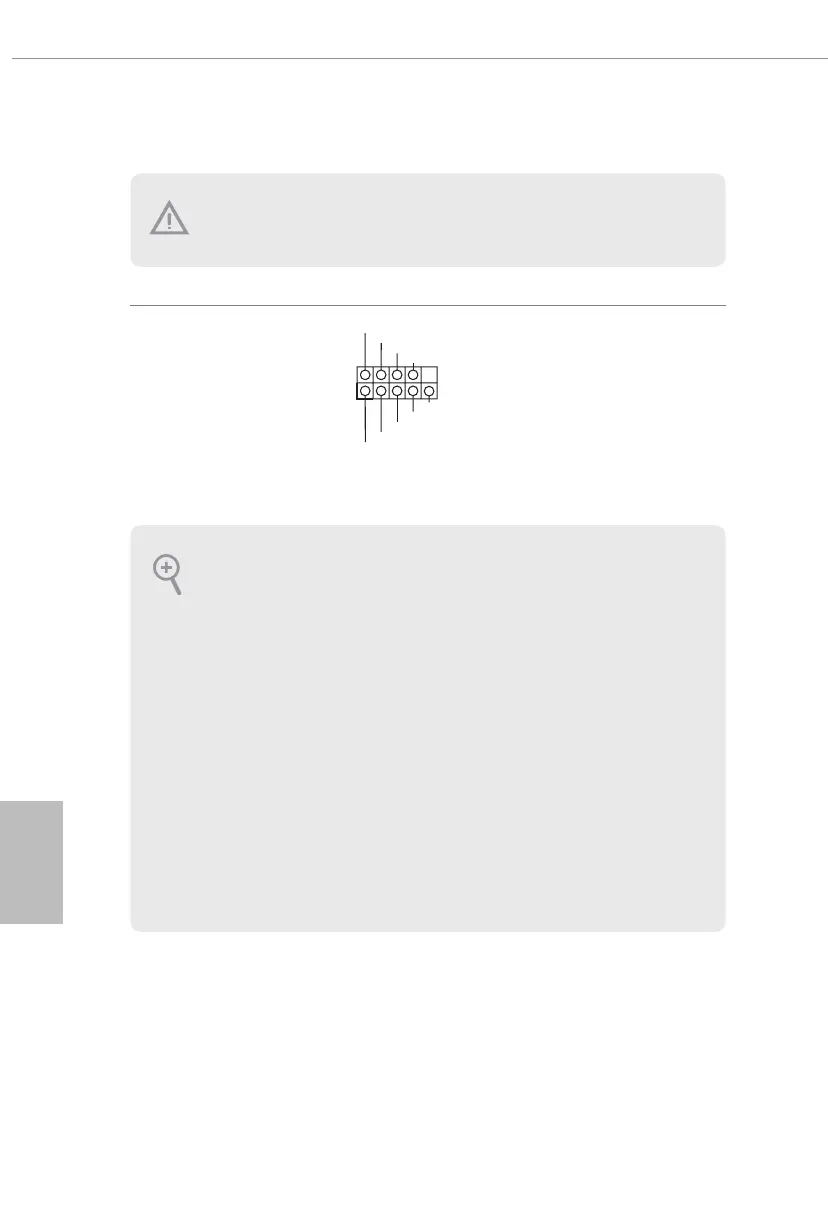

Header sul pannello del
sistema
(PANEL1 a 9 pin)
(vedere pag. 1, n. 16)
GND
R ESET#
PWRBTN#
PLED-
PLED+
GND
HDLED-
HDLED+
GND
Collegare il tasto d'alimentazione,
il tasto di ripristino e l'indicatore di
stato del sistema del telaio a questa
basetta in base all'assegnazione dei
pin denita di seguito. Annotare
i pin positivi e negativi prima di
collegare i cavi.
PWRBTN (tasto d’alimentazione):
Collegare al tasto d’alimentazione del pannello frontale del telaio. Utilizzando il tasto d’alimentazione
è possibile congurare il modo in cui si spegne il sistema.
RESET (tasto di ripristino):
Collegare all'interruttore di ripristino del pannello frontale del telaio. Premere il tasto di ripristino
per riavviare il sistema se il computer si blocca e non riesce ad eseguire un normale riavvio.
PLED (LED alimentazione del sistema):
collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED è
acceso quando il sistema è in funzione. Il LED continua a lampeggiare quando il sistema si trova
nello stato di sospensione S1/S3. Il LED è spento quando il sistema si trova nello stato di sospensione
S4 o quando è spento (S5).
HDLED (LED di attività disco rigido):
collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è acceso quando
il disco rigido sta leggendo o scrivendo dati.
Il design del pannello anteriore può cambiare a seconda dello chassis. Un modulo del pannello
frontale consiste principalmente di tasto d’alimentazione, tasto di ripristino, LED d’alimentazione,
LED attività del disco rigido, altoparlanti e così via. Quando si collega il modulo del pannello
frontale del telaio a questa basetta, assicurarsi che l’assegnazione dei cavi e l’assegnazione dei pin
siano corrette.
