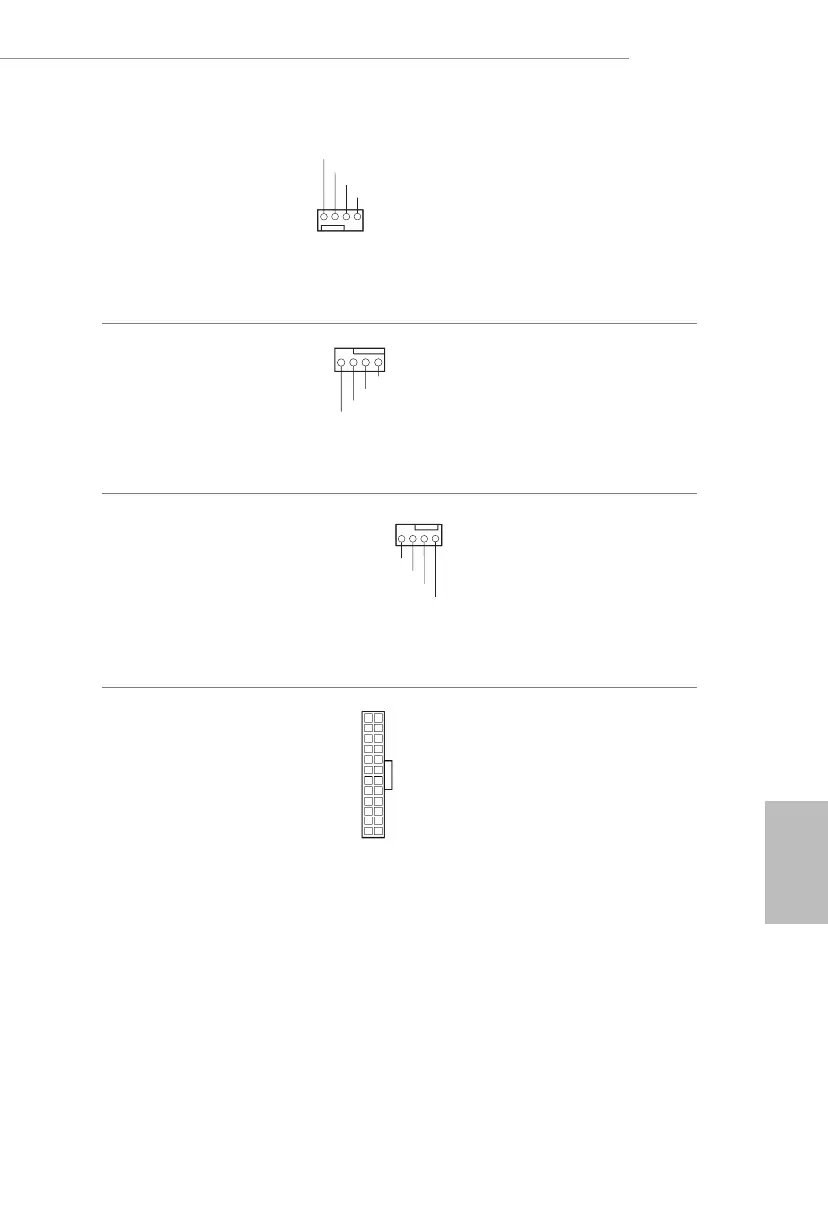

(CHA_FAN2/WP a 4 pin)
(vedere pag. 1, n. 24)
(CHA_FAN3/WPa 4 pin)
(vedere pag. 1, n. 25)
(CHA_FAN4/WP a 4 pin)
(vedere pag. 1, n. 19)
GND
FAN_SPEED
FAN_SPEED_CONTR
OL
FAN_VOLTAGE
1 2 3 4
Connettore ventola CPU
(CPU_FAN1 a 4 pin)
(vedere pag. 1, n. 2)
CPU_F
FAN_VOLTAGE
GND
AN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
Questa scheda madre è dotata
di un connettore per la ventola
della CPU (Ventola silenziosa)
a 4 pin. Se si decide di collegare
una ventola della CPU a 3 pin,
collegarla al pin 1-3.
Connettore ventola pompa
dell’acqua CPU
(CPU_FAN2/WP a 4 pin)
(vedere pag. 1, n. 3)
GN
D
+12V
CHA_FAN_SPEED
F
AN_SPEED_CONTROL
4 3 2 1
Questa scheda madre è dotata
di un connettore per la ventola
della CPU con rareddamento
ad acqua a 4 pin. Se si decide di
collegare una ventola della CPU
con rareddamento ad acqua a
3 pin, collegarla al pin 1-3.
Connettore di alimentazione
ATX
(ATXPWR1 a 24 pin)
(vedere pag. 1, n. 8)
12
1
24
13
Questa scheda madre è dotata di
un connettore di alimentazione
ATX a 24 pin. Per utilizzare
un'alimentazione ATX a 20 pin,
collegarla lungo il pin 1 e il pin 13.
