83
B550M Pro4
Italiano
Italiano

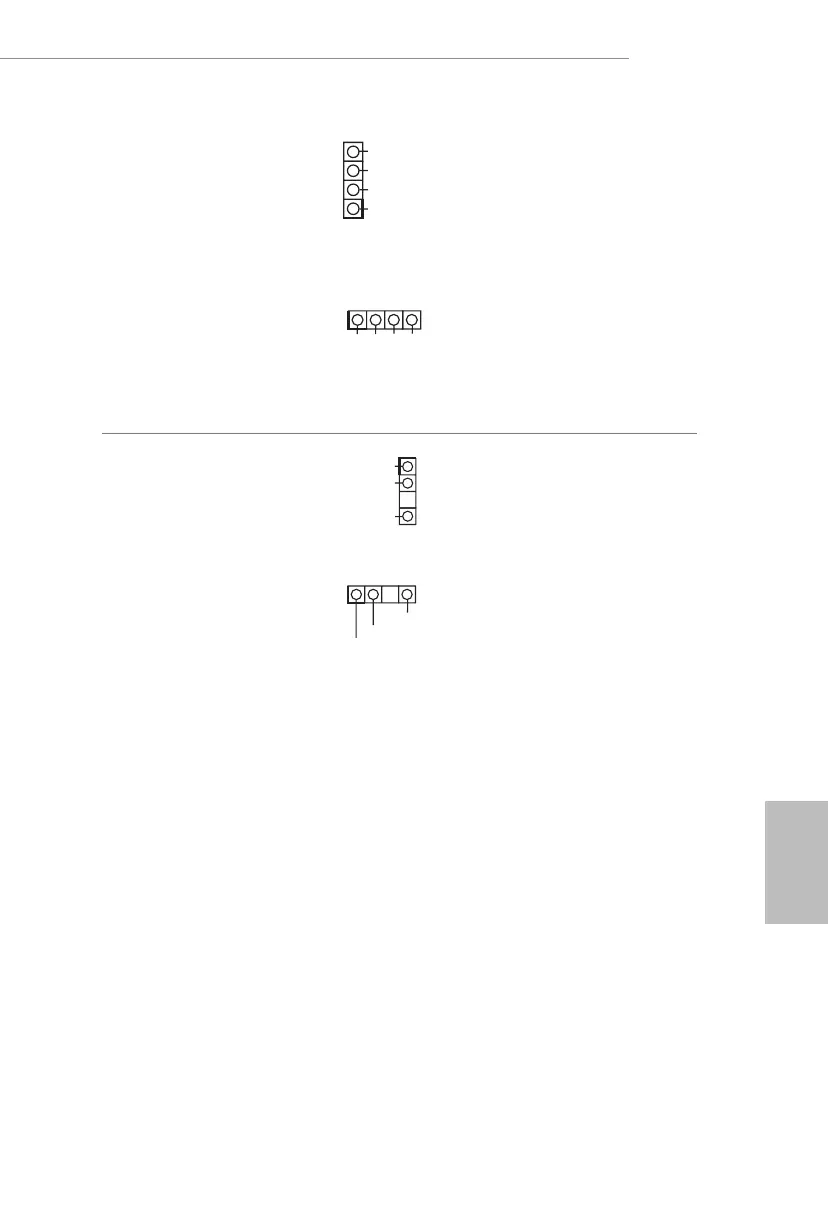

Collettore LED RGB
(RGB_LED1 a 4 pin)
(vedere pag. 1, n. 6)
(RGB_LED2 a 4 pin)
(vedere pag. 1, n. 29)
12V GRB
1
12V
G
R
B
1
Questi due collettori RGB vengono
utilizzati per collegare la prolunga
LED RGB, che consente agli
utenti di scegliere tra vari eetti di
illuminazione a LED.
Attenzione: Non installare il cavo
LED RGB in senso errato; in
caso contrario, il cavo potrebbe
danneggiarsi.
*Fare riferimento a pagina 42 per
ulteriori istruzioni su questi due
connettori.
Header LED indirizzabili
(ADDR_LED1 a 3 pin)
(vedere pag. 1, n. 7)
(ADDR_LED2 a 3 pin)
(vedere pag. 1, n. 28)
VOUT
DO_ADDR
GN
D
1
VOUT
DO_ADDR
GND
1
Questi due header LED
indirizzabili vengono utilizzati
per collegare la prolunga LED
indirizzabile , che consente agli
utenti di scegliere tra vari eetti di
illuminazione a LED.
Attenzione: Non installare mai
il cavo del LED indirizzabile
secondo un orientamento
errato, altrimento potrebbe
danneggiarsi.
* Fare riferimento a pagina 43
per ulteriori istruzioni su questa
basetta.
